概要
柱脚を設定します。
柱脚は柱グループごとに設定する仕様になっているため、柱脚の設定には柱グループの設定が必要です。
実行方法

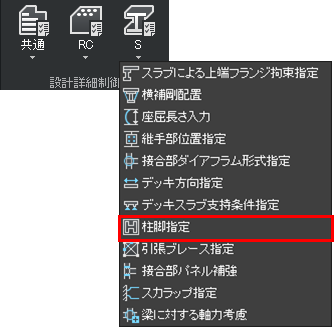

リボンメニュー：設計条件 > 設計詳細制御 > S >柱脚指定
詳細説明
■ 柱脚形式
在来露出柱脚、埋込柱脚、既製品露出柱脚（ベースパック、ハイベースNEO）から柱脚形式を選択します。
■ 製品名
・既製品露出柱脚の場合
製品を選択します。
製品は、柱の断面・材料に応じて適用範囲内の製品が選択できます。
・在来露出柱脚の場合

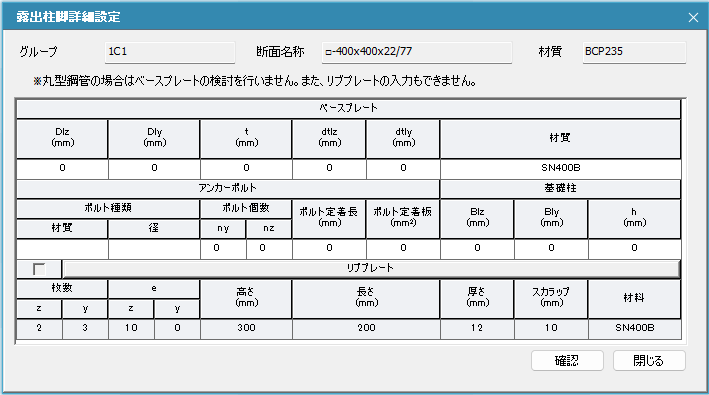

露出柱脚詳細設定ダイアログで柱脚の仕様を設定します。

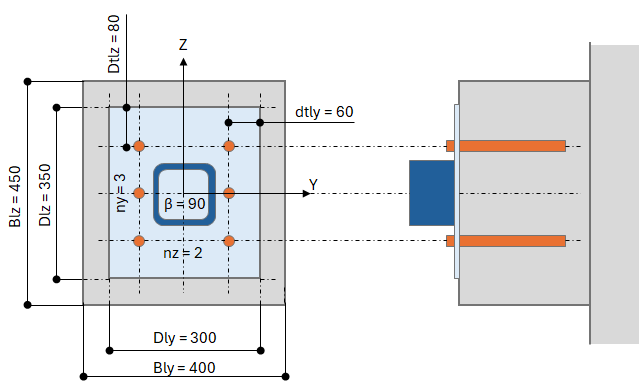

Dlz, Dly ：ベースプレートサイズ
t ：ベースプレート厚さ
dtlz, dtly：ベースプレート端からアンカーボルト中心までの距離
ny, nz ：アンカーボルト本数
Blz, Bly ：基礎柱サイズ
h ：基礎柱高さ
・埋込柱脚の場合
当該欄は非アクティブとなります。
操作手順
露出柱脚の設定手順
Step1. 柱グループを設定（露出柱脚は柱グループごとに設定する仕様になっています。）

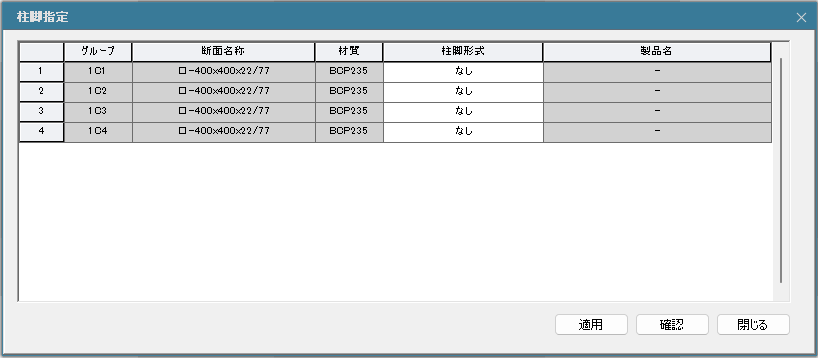

Step2. [設計条件 > 設計詳細制御 > S > 柱脚指定] で、"柱脚形式"と"製品名"を設定
