概要
スカラップの考慮は「設計条件>1次設計>S」で柱と梁それぞれに設定します。個別に設定を変更し
たい場合にこのメニューから部材ごとに指定します。
実行方法

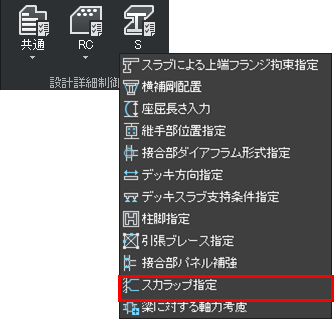

リボンメニュー：設計条件 > 設計詳細制御 > S > スカラップ指定
コマンド：SCA
詳細説明
操作方法
■ スカラップを指定する梁及び柱部材選択
スカラップを指定する部材を3Dビュー上で選択します。
長さ入力(mm)
スカラップの孔径長さ(mm)を入力します。
欠損率入力(P)
スカラップの欠損率(%)を入力します。
■ 解除(R)
スカラップの指定を解除する節点を3Dビュー上で選択します。
