機能
線及び円弧で構成された単一オブジェクトである2Dポリラインを作成します。
実行方法
メニュー：作成 > ポリライン
アイコン：
コマンド：PLINE(PL)
ショートカットキー：項目がありません
関連機能
コマンド
線分 / 放射線 / 構築線 / ポリライン編集 / 境界
システム変数
PLINEGEN FILLMODE HPBOUND PLINEWID PLINETYPE
詳細説明
直線、弧または両方を組み合わせてポリラインを作成することができます。
開始点指定[基準点指定(B)]
画面でポリラインの始点を指定します。

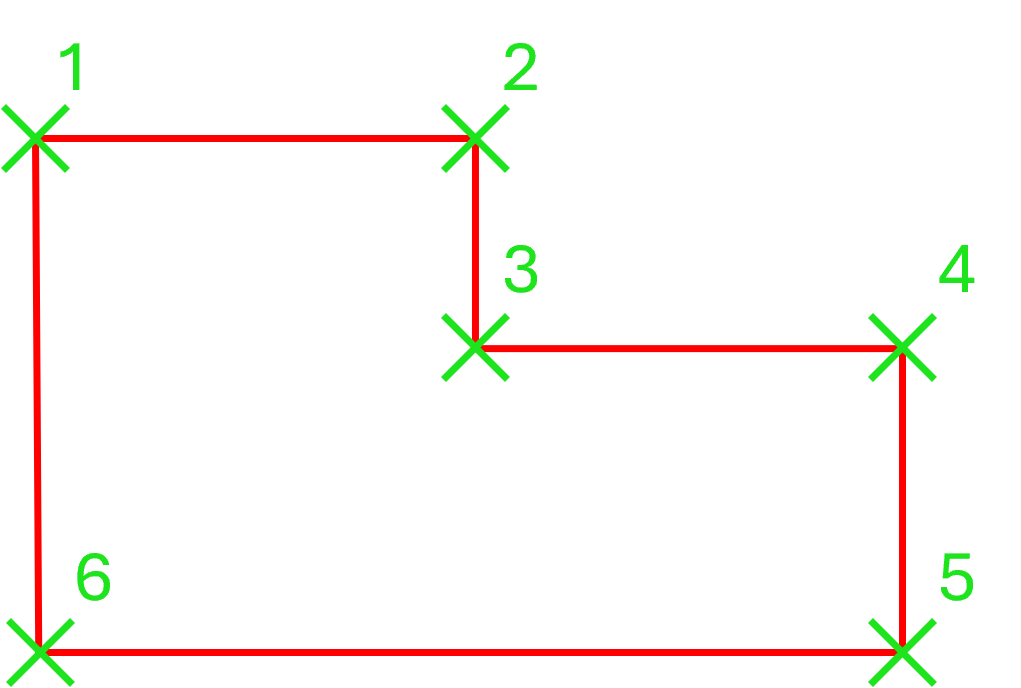

次の点を指定または[円弧(A)/2分の1幅(H)/長さ(L)/元に戻す(U)/幅(W)]: <>
続いて次の点を指定してポリラインを描きます。</>
円弧(A)
円弧のポリラインを描きます。
再び直線を描く場合は[線(L)]オプションを使用します。
■ 円弧の終点を指定 または [角度(A)/中心(CE)/閉じる(CL)/方向(D)/2分の1幅(H)/線(L)/半径
(R)/2点目(S)/元に戻す(U)/幅(W)]:
円弧の終点を指定して円弧のポリラインを描きます。
または、オプションを選択します。
■ 角度(A)
弧の中心角を指定し、円弧のポリラインを描きます。
■ 中心(CE)
弧の中心を指定し、その中心点を基準に円弧のポリラインを描きます。
■ 閉じる(CL)
最後の点と始点を結ぶ線を描き、オブジェクトを閉じます。
■ 方向(D)
円弧の開始点に対する接線の方向を指定した後、円弧のポリラインを描きます。
■ 2分の1幅(H)
円弧のポリラインの開始半幅と最終半幅をを指定し、ポリラインを描きます。
■ 線(L)
直線のポリラインを引きます
■ 半径(R)
2点目の点と弧の終点を指定し、円弧のポリラインを描きます。
■ 2点目(S)
最後の点と始点を結ぶ線を描き、オブジェクトを閉じます。
■ 元に戻す(U)
現在のコマンドをキャンセルし、一段階前の段階に戻ります。
■ 幅(W)
円弧のポリラインの幅を指定します。
2分の1幅(H)
ポリラインの開始半幅と最終半幅を指定し、ポリラインを描きます。
長さ(L)
長さの入力、または画面で次の点を指定してポリラインを描きます。
元に戻す(U)
一段階前の段階に戻ります。
削除するセグメントが無い場合 始点を要求します。
幅(W)
ポリラインの幅を指定します。
