機能
ワイプアウトオブジェクトを作成し、ワイプアウトフレームが図面に表示されるかどうかを決
定します。
実行方法
メニュー：作成 > ワイプアウト
アイコン：
コマンド：WIPEOUT
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
WIPEOUTFRAME FRAMESELECTION
詳細説明
下にあるオブジェクトを現在背景色で隠すポリゴン領域を作成します。
この領域はワイプアウトフレームにより境界が表示されます。
点つ目の点を指定 または [フレーム(F)/ポリライン(P)] <ポリライン>:

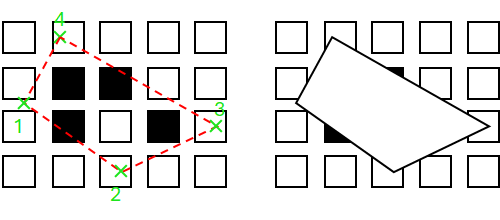

ワイプアウトオブジェクトを点を指定して作成します。
すべての点を指定したら、[Enter]キーを押して終了します。
■ フレーム(F)
すべてのワイプアウトオブジェクトのフレームを表示するか非表示にするかを制御します。
■ オン(ON)
すべてのワイプアウトフレームを表示し、印刷します。
■ オフ(OFF)
すべてのワイプアウトフレームが表示されず、印刷もされません。
■ フレームは表示はしますが印刷はしません(D)
画面上ですべてのフレームは表示されますが、印刷はされません。
■ ポリライン(P)
閉じたポリラインを選択し、ポリラインの範囲にあるオブジェクトを隠します。
■ オブジェクトを選択: ポリラインを削除しますか? [はい(Y)/いいえ(N)]
元のポリラインを消去する場合はyを入力し、を残す場合はnを入力します。
