機能
平行寸法を作成します。
実行方法
メニュー：寸法 > 平行寸法
アイコン：
コマンド：DIMALIGNED(DAL)
ショートカットキー：項目がありません
関連機能
コマンド
直列寸法 / 弧長寸法 / 寸法分割 / 直径寸法 / スライド寸法 / 寸法スタイル管理
折り曲げ半径寸法 / クイック寸法 / 長さ寸法 / 座標寸法 / 半径寸法 / 角度寸法
システム変数
DIMASSOC DIMEXO
詳細説明
水平または垂直方向でない斜めの面の長さや指定した2点の距離を直接表現するときは、平行
寸法を利用します。
1つ目の寸法補助線原点指定または<オブジェクト選択>:
点を指定または[Enter]キーを入力し、寸法記入するオブジェクトを選択します。
オブジェクトを選択した場合は、次のようなプロンプトが表示されます。
寸法線の位置指定または [マルチテキスト(M)/文字(T)/角度(A)]:
2つ目の寸法補助線原点を指定:
1番目の寸法補助線の原点を指定した後、 2番目の寸法補助線の原点を指定します。
寸法線の位置指定または [マルチテキスト(M)/文字(T)/角度(A)]:
点を指定またはオプションを入力します。
寸法線の配置を指定し、寸法補助線を作成するための方向を決定します。
位置を指定した後、DIMALIGNED コマンドが終了されます。
■ マルチテキスト(M)
現在のバージョンでは対応していません。
■ 文字(T)

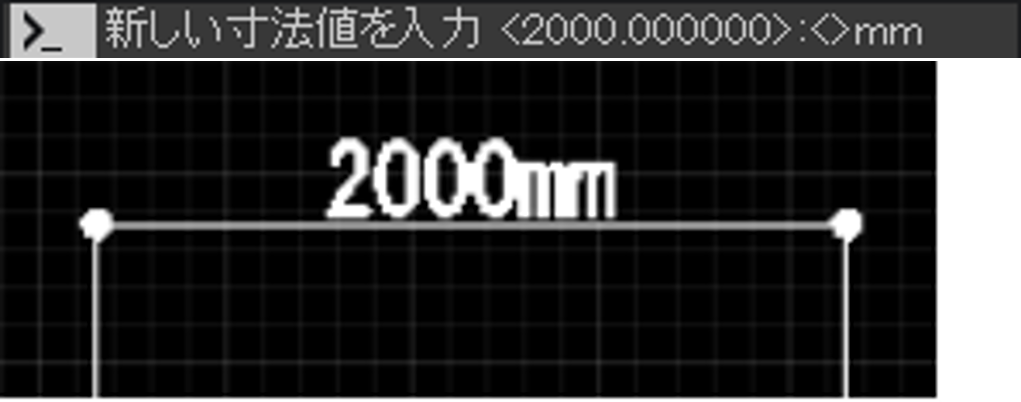

寸法文字を編集できる単一行文字の入力状態になります。
寸法を入力または[Enter]キーを押して測定値を入力します。
生成された測定値を含めて文字列を入力する場合は、(<>)を使用します。

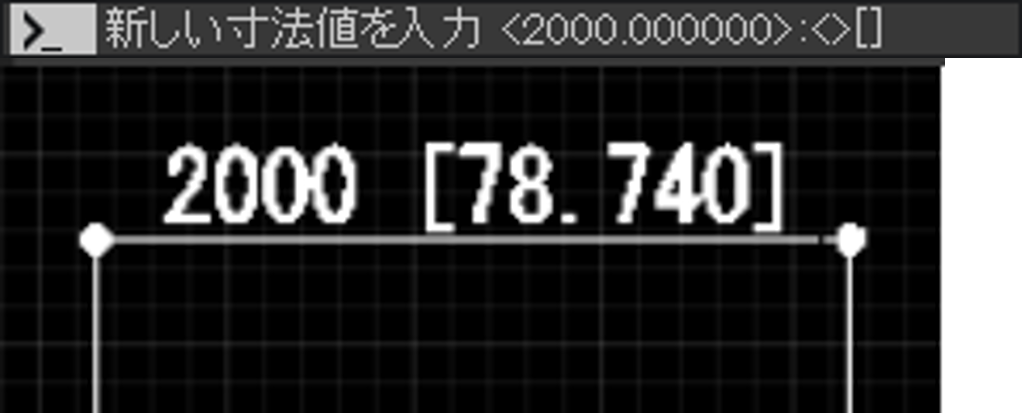

寸法スタイルで変換単位がオンになっていない場合、括弧([ ])を入力し、変換単位を表示でき
ます。
寸法文字のプロパティは新規寸法スタイル、寸法スタイルの修正及び寸法スタイル再指定ダイ
アログボックスの文字タブで設定されます。
■ 角度(A)
寸法文字の角度を変更します。
寸法文字の角度指定:角度を入力します。
例えば、文字を45度回転するには、45を入力します。
角度を指定した後、寸法線の位置プロンプトが改めて表示されます。
オブジェクト選択:
ポリライン及び分解可能なオブジェクトの場合には個別の線及び弧セグメントのみが寸法記入
されます。
均一でなく縮尺されたブロック参照のオブジェクトは選択できません。
線または弧を選択すると、該当の終点が寸法補助線の原点になります。
寸法補助線は新しい寸法スタイル、寸法スタイル修正及び寸法スタイル再指定のダイアログボ
ックスの線及び矢印タブで指定した原点からオブセット距離の分、終点からオフセットされま
す。[DIMSTYLE参照]
この値はDIMEXO システム変数に保存されます。
円を選択すると直径の終点が寸法補助線の原点として使用されます。
円を選択する時に使用された点によって1番目の寸法補助線の原点が定義されます。
円を選択する時使用する点が東側または西側の四分点と近い場合、水平寸法が作成されます。
