機能
直前に作成された寸法または選択された寸法線から線形寸法、角度寸法、座標寸法を作成しま
す。
実行方法
メニュー：寸法 > 直列寸法
アイコン：
コマンド：DIMCONTINUE(DCO)
ショートカットキー：項目がありません
関連機能
コマンド
並列寸法 / 平行寸法 / 弧長寸法 / 寸法分割 / 直径寸法 / スライド寸法 / 寸法スタイル管理
クイック寸法 / 長さ寸法 / 座標寸法 / 半径寸法
システム変数
DIMATFIT DIMCEN DIMEXO DIMJOGANG DIMJUST DIMUPT
DIMTADDIMTXTDIRECTION DIMTIH DIMTMOVE DIMTOFL DIMTOH

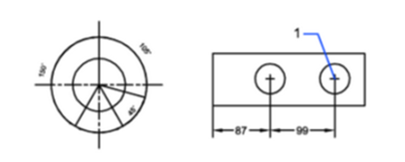

詳細説明
直前に作成された寸法または選択された寸法線から線形寸法、角度寸法または座標寸法を作成
します。
寸法線が自動で整列されます。
現在のセッションで作成された寸法がないと、直列寸法の基準として使用する線形、座標また
は角度寸法を選択するようにプロンプトを表示します。
基準寸法選択:
線形、座標または角度寸法を選択します。
そうでない場合はこのプロンプトを省略し、現在のセッションで最後に作成された寸法オブジ
ェクトを使用します。
2つ目の寸法補助線原点を指定 または [キャンセル(U)/選択(S)] < >:
点を指定またはオプションを入力または[Enter]キーを入力し、基準寸法を選択します。
基本的に基準寸法の1番目の寸法補助線を基準線寸法の寸法補助線の原点として使用します。
コマンドを終了するには、[Esc]キーを入力します。
基準線寸法に他の線形、座標または角度寸法を選択するには、[Enter]キーを入力します。
■ キャンセル(U)
最後に入力された寸法をキャンセルします。
■ 選択(S)
基準として使用する線形寸法、横座標寸法または角度寸法を選択します。
