機能
円または弧の直径寸法を作成します。
実行方法
メニュー：寸法 > 直径寸法
アイコン：
コマンド：DIMDIAMETER(DDI)
ショートカットキー：項目がありません
関連機能
コマンド
直列寸法 / 平行寸法 / 寸法分割 / スライド寸法 / 寸法スタイル管理
折り曲げ半径寸法 / 長さ寸法 / クイック寸法 / 弧長寸法 / 座標寸法 / 半径寸法 / 角度寸法
システム変数
DIMATFIT DIMCEN DIMEXO DIMJOGANG DIMJUST DIMUPT
DIMTADDIMTXTDIRECTION DIMTIH DIMTMOVE DIMTOFL DIMTOH
詳細説明
選択した円弧や円の直径を測定して、直径記号と共に寸法文字を表示します。
グリップを使用して、結果直径寸法を手軽に再配置できます。
円 または 円弧を選択:
オブジェクトを選択します。
寸法線の位置指定または [マルチテキスト(M)/文字(T)/角度(A)]:
寸法線の角度及び寸法文字の位置を決定します。
■ マルチテキスト(M)
現在のバージョンでは対応していません。
■ 文字(T)
寸法文字を編集できる単一行文字の入力状態になります。
寸法を入力または[Enter]キーを押して測定値を入力します。

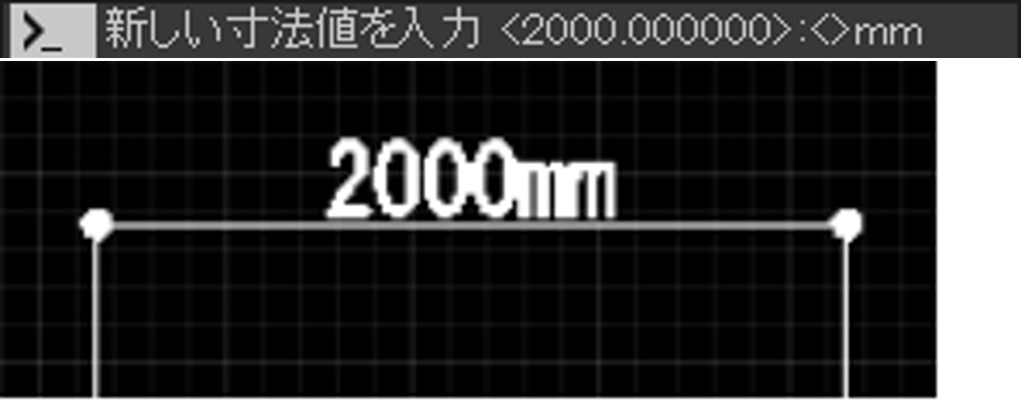

生成された測定値を含めて文字列を入力する場合は、(<>)を使用します。

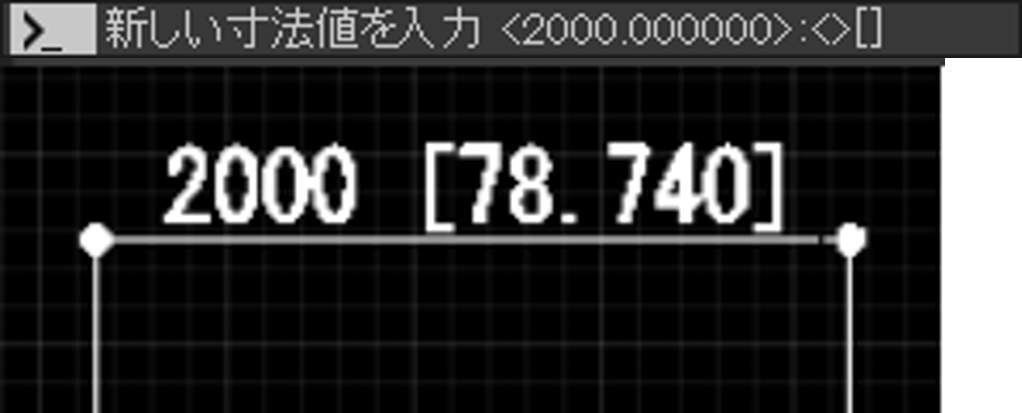

寸法スタイルで変換単位がオンになっていない場合、括弧([ ])を入力し、変換単位を表示でき
ます。
寸法文字のプロパティは新規寸法スタイル、寸法スタイルの修正及び寸法スタイル再指定ダイ
アログボックスの文字タブで設定されます。
■ 角度(A)
寸法文字の角度を変更します。
寸法文字の角度指定:角度を入力します。
例えば、文字を45度回転するには、45を入力します。
角度を指定した後、寸法線の位置プロンプトが改めて表示されます。
