機能
円または弧の折り曲げ寸法を作成します。
実行方法
メニュー：寸法 > 折り曲げ半径寸法
アイコン：
コマンド：DIMJOGGED(JOG、DJO)
ショートカットキー：項目がありません
関連機能
コマンド
並列寸法 / 平行寸法 / 弧長寸法 / 寸法分割 / 直径寸法 / スライド寸法 / 寸法スタイル管理
クイック寸法 / 長さ寸法 / 座標寸法 / 半径寸法 / 角度寸法
システム変数
DIMASSOC DIMEXO
詳細説明
折り曲げた形態の引出し線で選択した円または弧の半径寸法を記入します。
寸法線の原点は任意の場所に指定できます。
折曲半径寸法は縮小半径寸法とも呼ばれます。
円弧または円の中心がこの配置の外にあり、実際の位置には表示できない場合、折曲半径寸法
を作成します。
寸法の原点を中心位置再指定というより便利な位置に指定できます。
円 または 円弧を選択:
円、円弧またはポリラインの弧セグメントを選択します。
中心位置再指定 指定:
折曲半径寸法に新しい中心点を適用します。
この中心点は円または円弧の実際の中心点の代わりになります。
固定された中心点はなく、新しく中心点を指定できます
寸法線の位置指定または [マルチテキスト(M)/文字(T)/角度(A)]:
寸法線の角度及び寸法文字の位置を決定します。
■ マルチテキスト(M)
現在のバージョンでは対応していません。
■ 文字(T)
寸法文字を編集できる単一行文字の入力状態になります。
寸法を入力または[Enter]キーを押して測定値を入力します。

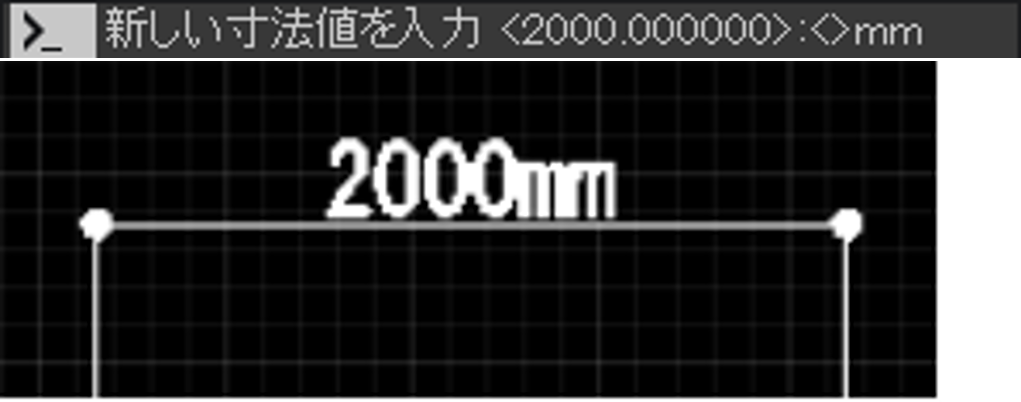

生成された測定値を含めて文字列を入力する場合は、(<>)を使用します。

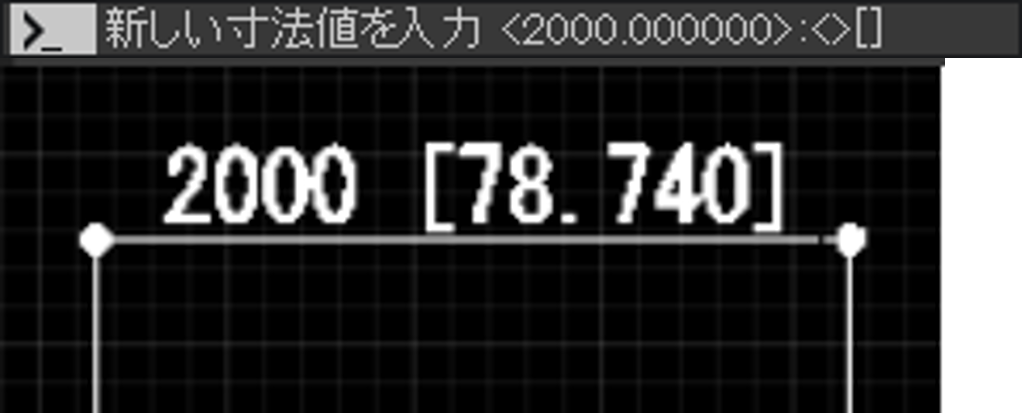

寸法スタイルで変換単位がオンになっていない場合、括弧([ ])を入力し、変換単位を表示でき
ます。
寸法文字のプロパティは新規寸法スタイル、寸法スタイルの修正及び寸法スタイル再指定ダイ
アログボックスの文字タブで設定されます。
■ 角度(A)
寸法文字の角度を変更します。
寸法文字の角度指定:角度を入力します。
例えば、文字を45度回転するには、45を入力します。
角度を指定した後、寸法線の位置プロンプトが改めて表示されます。
折り曲げ位置を指定:
折り曲げ中央点を指定します。
折り曲げ横角度は寸法スタイルマネージャーによって決定されます。
