機能
弧長寸法を作成します。
実行方法
メニュー：寸法 > 弧長寸法
アイコン：
コマンド：DIMARC(DAR)
ショートカットキー：項目がありません
関連機能
コマンド
直列寸法 / クイック寸法 / 寸法分割 / 直径寸法 / スライド寸法 / 寸法スタイル管理
折り曲げ半径寸法 / 平行寸法 / 長さ寸法 / 座標寸法 / 半径寸法 / 角度寸法
システム変数
DIMASSOC
詳細説明
弧長寸法は弧またはポリライン弧セグメントに従って寸法を記入します。
円弧またはポリライン円弧セグメントを選択:
弧またはポリライン弧セグメントを選択します。
円弧の長さの寸法位置指定または[マルチテキスト(M)/文字(T)/角度(A)/部分(P)]:
点を指定またはオプションを入力します。
弧長寸法は弧またはポリライン弧セグメントに従って距離を測定します。
弧長寸法の寸法補助線は直交または半径です。
弧記号は上または寸法文字の前に表示されます。
■ 弧長寸法の位置
寸法線の位置を指定し、寸法補助線の方向を決定します。
■ マルチテキスト(M)
現在のバージョンでは対応していません。
■ 文字(T)
寸法文字を編集できる単一行文字の入力状態になります。
寸法を入力または[Enter]キーを押して測定値を入力します。

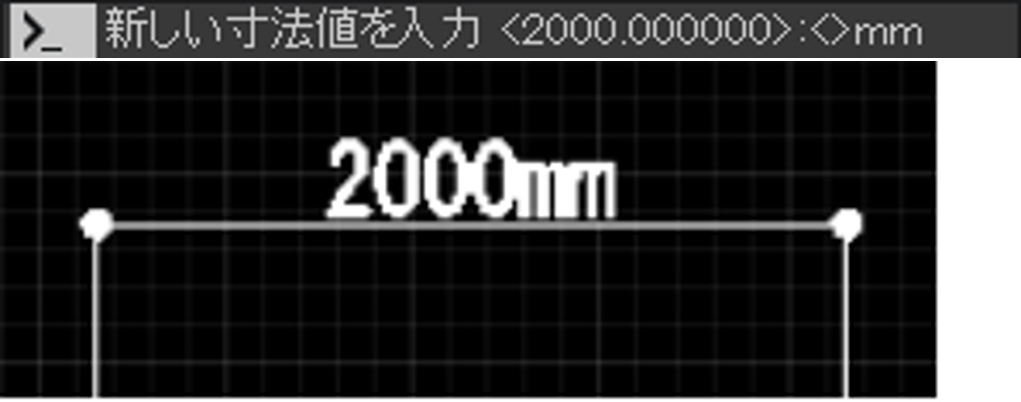

生成された測定値を含めて文字列を入力する場合は、(<>)を使用します。

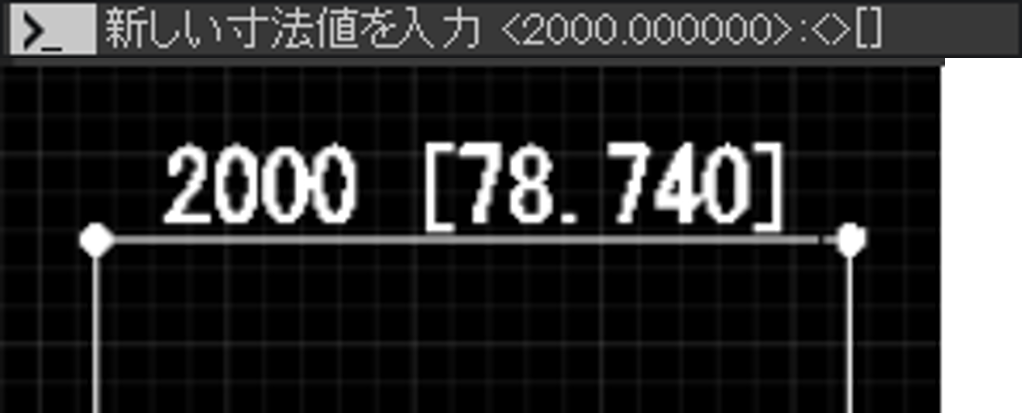

寸法スタイルで変換単位がオンになっていない場合、括弧([ ])を入力し、変換単位を表示でき
ます。
寸法文字のプロパティは新規寸法スタイル、寸法スタイルの修正及び寸法スタイル再指定ダイ
アログボックスの文字タブで設定されます。
■ 角度(A)
寸法文字の角度を変更します。
寸法文字の角度指定:角度を入力します。
例えば、文字を45度回転するには、45を入力します。
■ 部分(P)
選択した弧の中で指定された一部の長さを測定して記入します。
