機能
切り取り境界オブジェクトでオブジェクトを切り取ります。
実行方法
メニュー：修正 > 相互編集 > トリム
アイコン：
コマンド：TRIM(TR)
ショートカットキー：項目がありません
関連機能
コマンド
延長 / 部分削除 / 結合 / 面取り / フィレット
システム変数
項目がありません
詳細説明

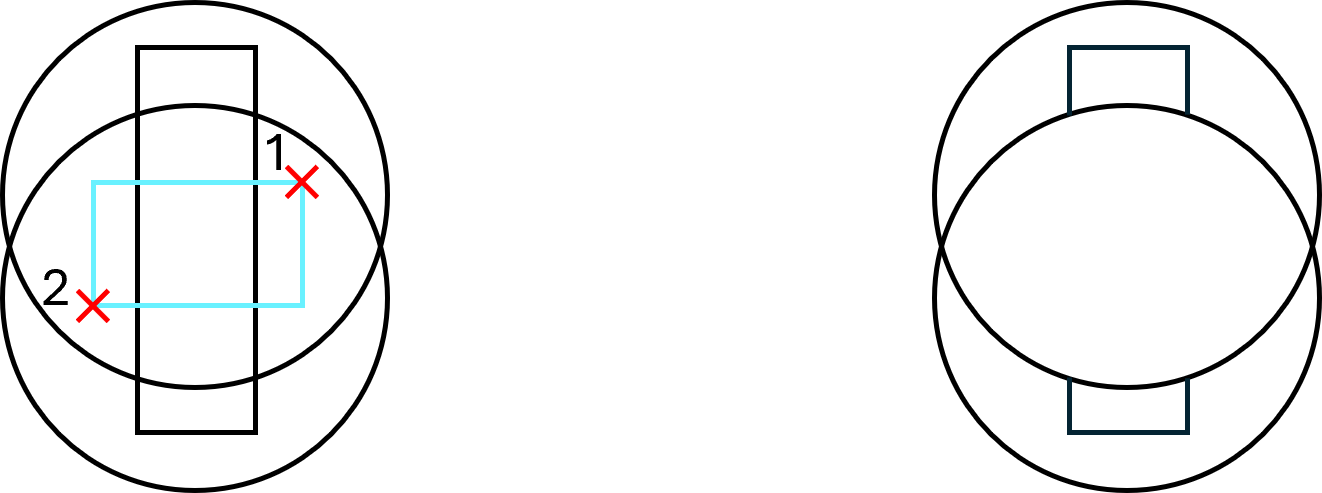

切断図面要素を先に指定し、切り取るオブジェクトとして選択したオブジェクトを切り取りま
す。
切り取るオブジェクトを選択する時、[Shift]を押した状態で選択するとトリムの代わりに延長
機能を実行します。
この機能でトリムと延長を一つのコマンドで同時に実行できます。
切断図面要素を選択 <全てを選択 ENTER>:
オブジェクトを切り取るための切断図面要素を画面で選択します。
切断断面要素を選択せず、[Enter]を押すと画面にある全てのオブジェクトが境界オブジェクト
になります。
切り取るオブジェクト選択又はShiftを押して延長するオブジェクト選択又は[フェンス(F)/投影モード(P)/エッジ(E)/取り消し(U)]:
オブジェクト選択方法を指定してトリムするオブジェクトを選択したり、Shiftを押して延長す
るオブジェクトを選択します。

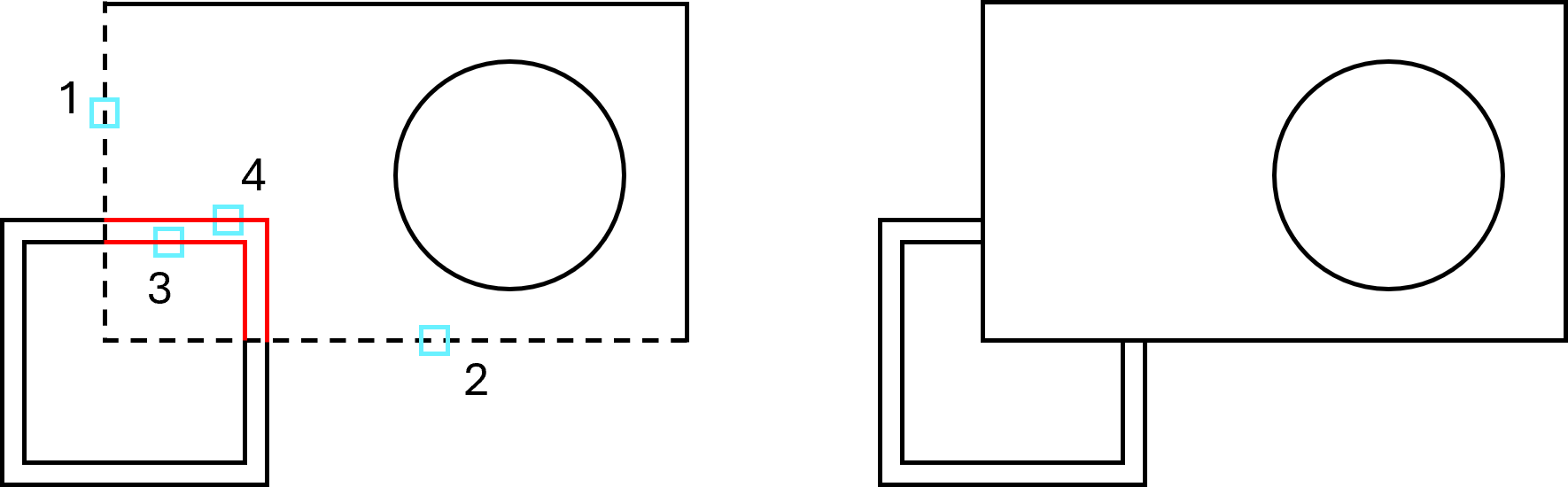

■ フェンス(F)
選択フェンスと交差するすべてのオブジェクトを選択します。
選択フェンスとは複数の点を使用して指定される一時的な連続線セグメントです。
1番目のフェンス点指定
1番目のフェンス点を画面で指定します。
次のフェンス点指定
続けて次のフェンス点を画面で指定します。
希望する形通りにフェンス点を指定した後[Enter]キーを押すと、フェンスに掛かったオブ
ジェクトが切り取られます。
■ 投影モード(P)
コピーするオブジェクトを基本点から離れている場所に貼り付けます。
投影モード: [なし(N)/UCS(U)/ビュー(V)] :
オブジェクトをトリムするときに使用する投影モードを指定します。
・なし(N):投影を指定しません。
3D 空間で切り取りエッジと交差するオブジェクトだけをトリムします。
・UCS(U):現在の UCS の XY 平面上への投影を指定します。
3D 空間で切り取りエッジと交差していないオブジェクトもトリムします。
・ビュー(V):現在の視線方向への投影を指定します。
現在のビューで切り取りエッジと交差しているオブジェクトをトリムします。
■ エッジ(E)
オブジェクトを他のオブジェクトの仮想エッジでトリムするのか、3D 空間で交差しているオブ
ジェクトのエッジだけでトリムするのかを決定します。
延長(E)
3D 空間のオブジェクトと交差するまで、切り取りエッジがその方向に延長されます。
延長しない(N)
3D 空間で交差している切り取りエッジだけでオブジェクトがトリムされます。
■ 取り消し(U)
トリムされた最も最近の内容を取り消します。
