概要
「Flared Pier Creator」プラグインは、MIDAS CIVIL NX において銀杏型橋脚の作成を効率化するためのツールです。このプラグインを使用することで、事前に定義された断面および材料データを活用し、最小限の入力で銀杏型橋脚を迅速に生成できます。
適用規準
- 一般用途
特徴
-
簡便な操作：橋脚の柱部の上端節点を選択するだけで、銀杏型橋脚の終端を定義できます。
-
カスタマイズ可能な設計：ローカル座標軸に基づいて銀杏型橋脚を作成し、正確な配置と形状を確保します。
-
効率的なデータ更新：「リフレッシュ」機能により、断面や材料データの変更を即座に反映できます。
使用方法
-

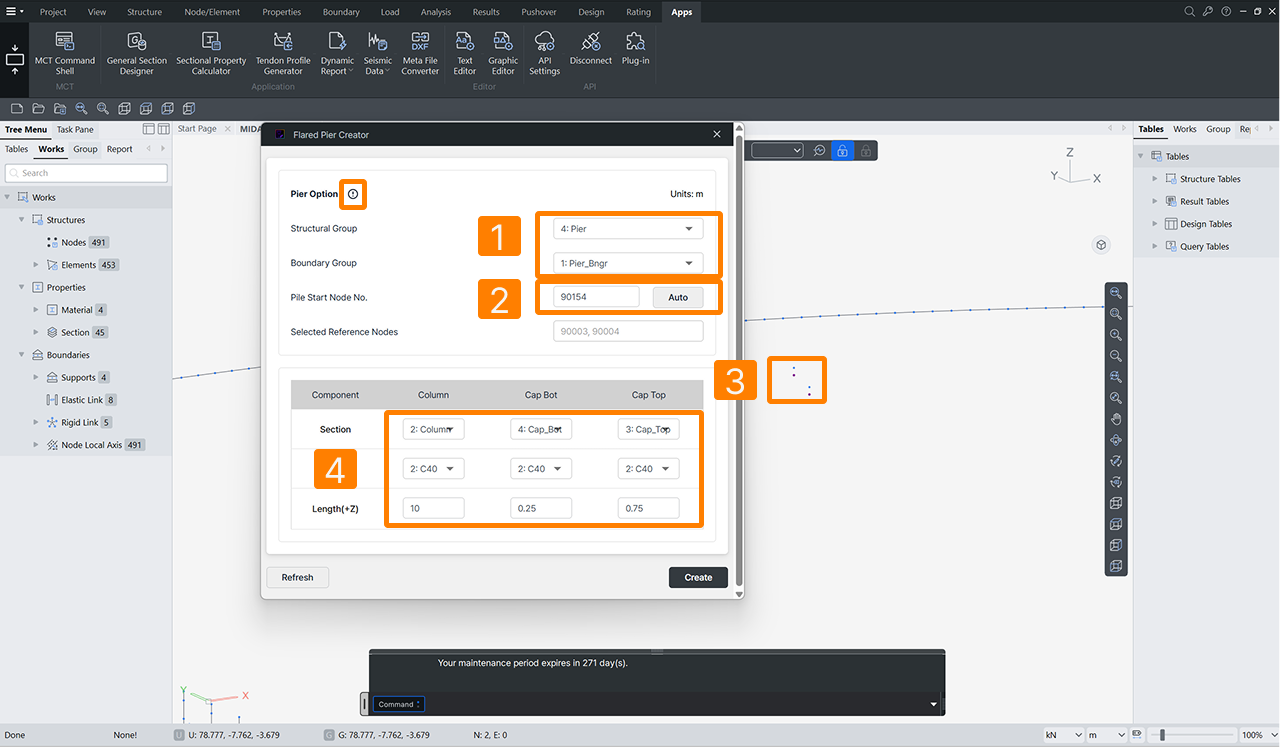

構造グループと境界グループを選択します（これらのグループはファイルからインポートされます）。
- 開始節点番号を入力します。
- 基準節点（支承の下部）を選択します。
- 各部位の断面、材料、および長さを入力します（各部位の詳細は、タイトル右側のヘルプオプションを参照してください）。
[Flared Pier Creator]
注記
- 選択したすべての節点が同一のローカル座標軸を共有していることを確認してください。軸が一致しない場合、橋脚の生成時にエラーが発生します。
- すべての入力値が0より大きいことを確認してください。
- MIDAS CIVIL NX で断面や材料データに変更を加えた場合は、「リフレッシュ」アイコンを使用してデータを更新してください。
