概要
本プラグインは、MIDAS GEN NXに入力されている静的荷重を迅速かつ効率的に確認・修正行うためのツールです。このプラグインを使用することで、選択した要素や節点に入力されている荷重の詳細や合計値を、荷重の種類ごとに確認できます。
バージョン
・v1.0.0：リリース
特徴
本プラグインでは 荷重テーブルや節点・要素詳細テーブルを開かずに、選択した節点、要素の静的荷重情報を確認・修正できます。
・荷重の確認および修正が1つのプラグインで完結。
・合計値の確認までできるので、荷重の入力漏れを防げる。
使用方法
共通事項

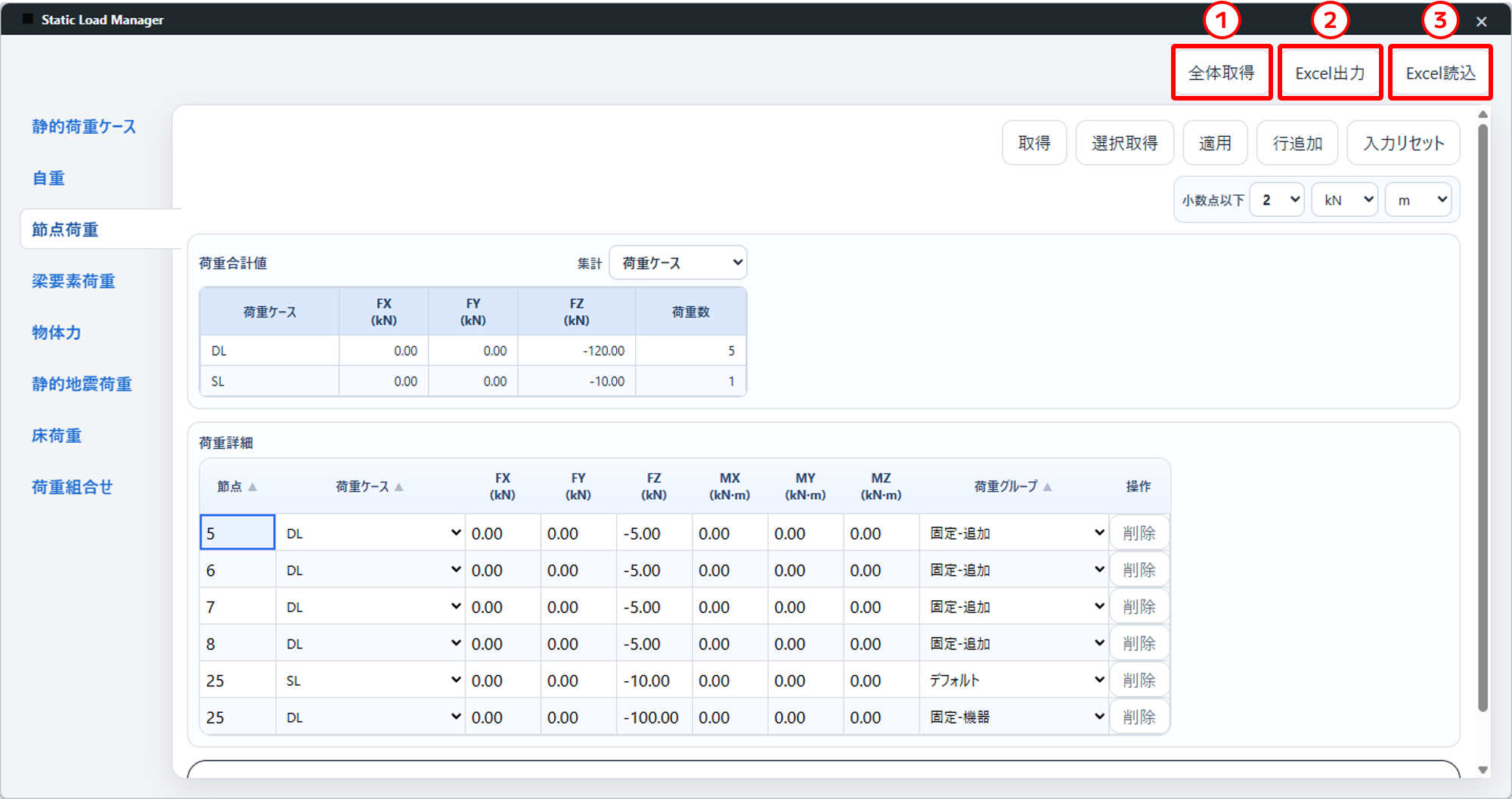

①全体取得：モデルで設定されている全ての静的荷重情報を取得します。
②Excel出力：取得した静的荷重の情報を項目ごとにExcelファイルに出力します。
③Excel読込：Excelファイルに入力された静的荷重の情報を項目ごとに読み込みます。

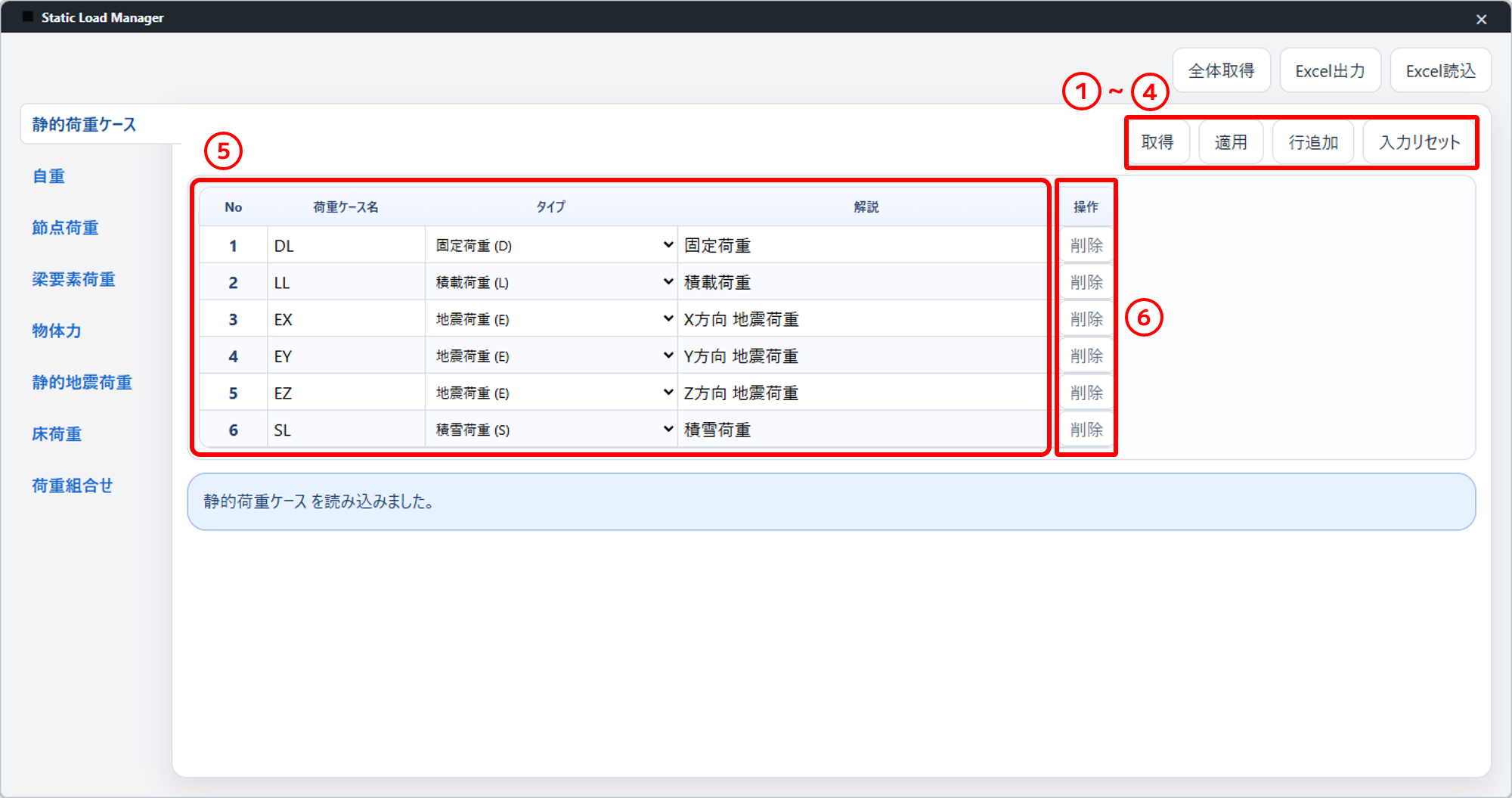

静的荷重ケース
①取得：入力されている静的荷重ケースを取得します。
②適用：プラグインで編集した内容をモデルに反映します。
③行追加：詳細テーブルの行を追加します。新規の静的荷重ケースを作成する際に使用します。
④入力リセット：表示されている静的荷重ケースの情報をクリアします。
※モデル上の荷重情報は削除されません。
⑤詳細テーブル：モデルに設定されている静的荷重ケースを表示します。テーブルの内容は編集可能です。
⑥削除：詳細テーブルの1行を削除します。
※本プラグインでは地震荷重入力用の積載荷重および積雪荷重は取得対象外となります。

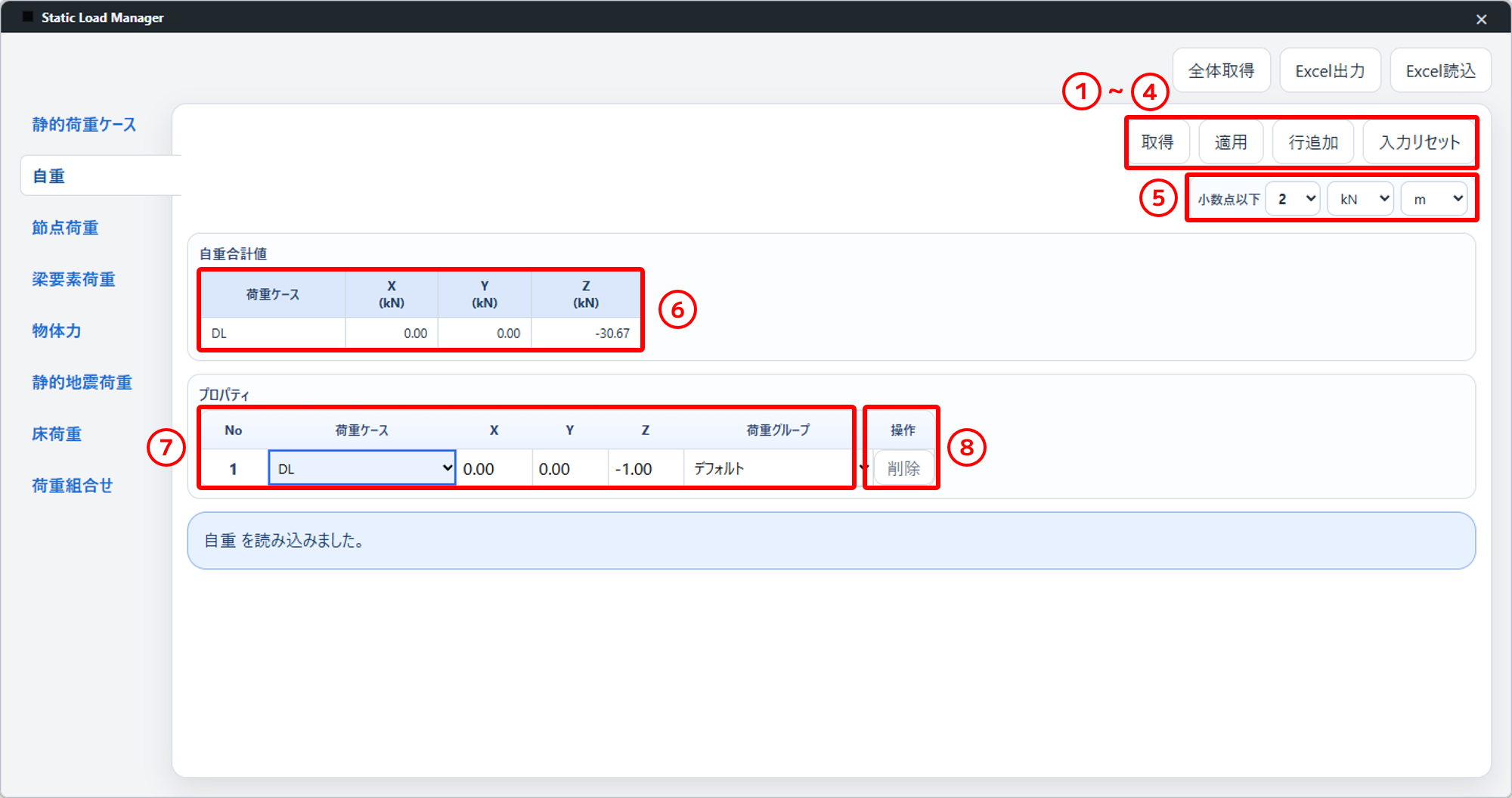

自重
①取得：入力されている自重の合計値とプロパティを取得します。
②適用：プラグインで編集した内容をモデルに反映します。
③行追加：プロパティのテーブルの行を追加します。荷重を追加する際に使用します。
④入力リセット：表示されている自重の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑤表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑥自重合計値：モデルに設定されている自重を荷重に変換した際の合計値を荷重ケース毎に表示します。
⑦プロパティ：モデルに設定されている自重の設定内容を表示します。テーブルの内容は編集可能です。
⑧削除：プロパティのテーブルの1行を削除します。

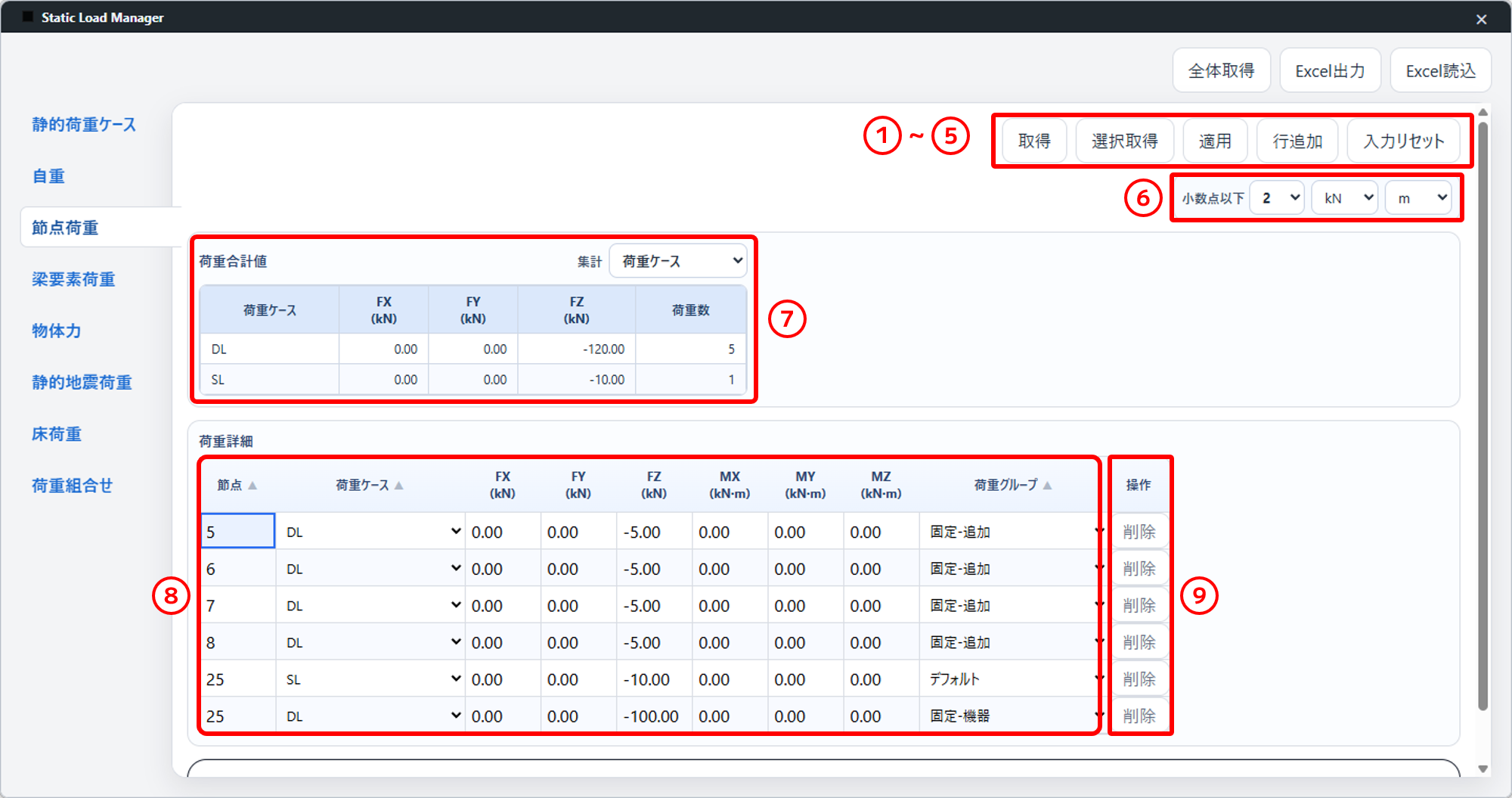

節点荷重
①取得：入力されている節点荷重全ての合計値と詳細を取得します。
②選択取得：モデルビュー上で選択した節点に入力されている節点荷重の合計値と詳細を取得します。
③適用：プラグインで編集した内容をモデルに反映します。
③行追加：荷重詳細のテーブルの行を追加します。荷重を追加する際に使用します。
④入力リセット：表示されている節点荷重の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑥表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑦荷重合計値：モデルに入力されている節点荷重の方向ごとの合計値を表示します。右上のプルダウンから、合
計値の表示方法を選択することができます。（表示方法：節点・荷重ケース・荷重グループ）
⑧荷重詳細：モデルに入力されている節点荷重の設定内容を表示します。テーブルの内容は編集可能です。
⑨削除：荷重詳細のテーブルの1行を削除します。

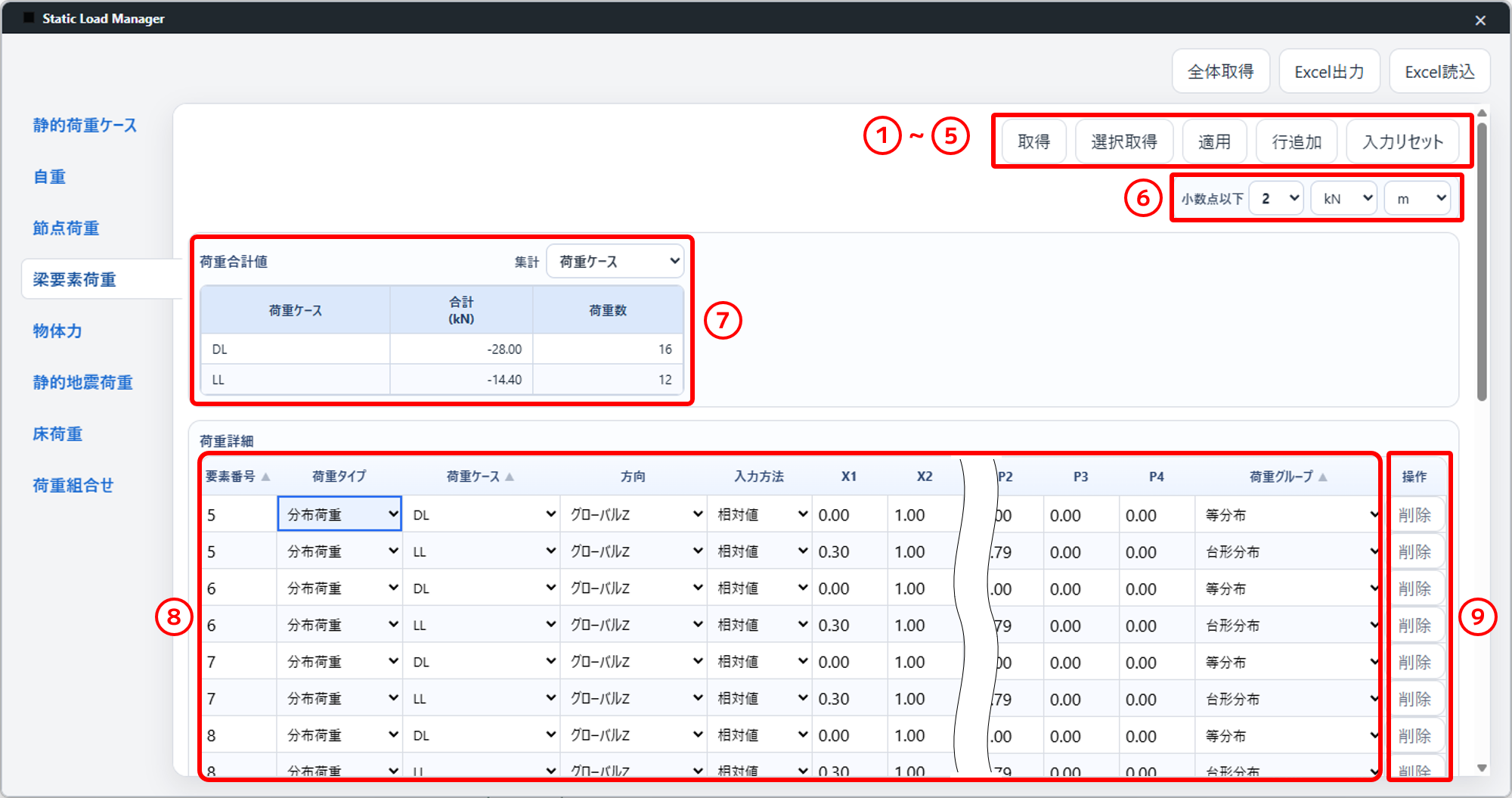

梁要素荷重
①取得：入力されている梁要素荷重全ての合計値と詳細を取得します。
②選択取得：モデルビュー上で選択した梁要素に入力されている梁要素荷重の合計値と詳細を取得します。
③適用：プラグインで編集した内容をモデルに反映します。
④行追加：荷重詳細のテーブルの行を追加します。荷重を追加する際に使用します。
⑤入力リセット：表示されている梁要素荷重の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑥表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑦荷重合計値：モデルに入力されている梁要素荷重の合計値を表示します。右上のプルダウンから、合計値の表
示方法を選択することができます。（表示方法：要素・荷重ケース・荷重グループ）
⑧荷重詳細：モデルに入力されている梁要素荷重の設定内容を表示します。テーブルの内容は編集可能です。
⑨削除：荷重詳細のテーブルの1行を削除します。

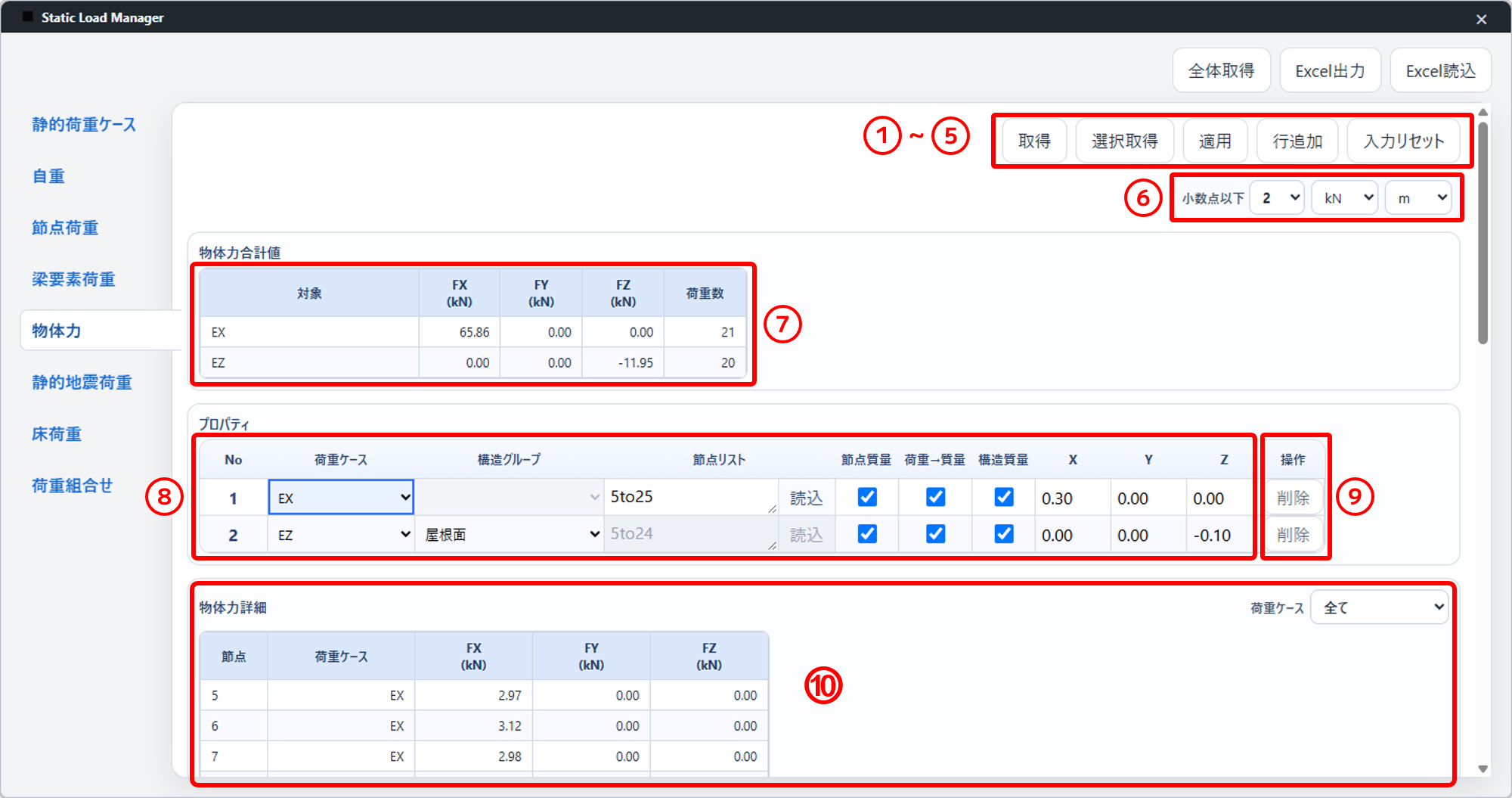

物体力
①取得：入力されている物体力全ての合計値と詳細を取得します。
②選択取得：モデルビュー上で選択した節点に入力されている物体力の合計値と詳細を取得します。
③適用：プラグインで編集した内容をモデルに反映します。
④行追加：プロパティのテーブルの行を追加します。物体力を追加する際に使用します。
⑤入力リセット：表示されている物体力の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑥表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑦荷重合計値：モデルに入力されている物体力の合計値を表示します。
⑧プロパティ：モデルに設定されている物体力の設定内容を表示します。テーブルの内容は編集可能です。
⑨削除：プロパティのテーブルの1行を削除します。
⑩物体力詳細：節点に入力されている物体力の値を表示します。右上のプルダウンから、表示される荷重ケース
を絞ることができます。（デフォルトは物体力の設定されている全ての荷重ケースを表示）
※こちらのテーブルの内容は編集できません

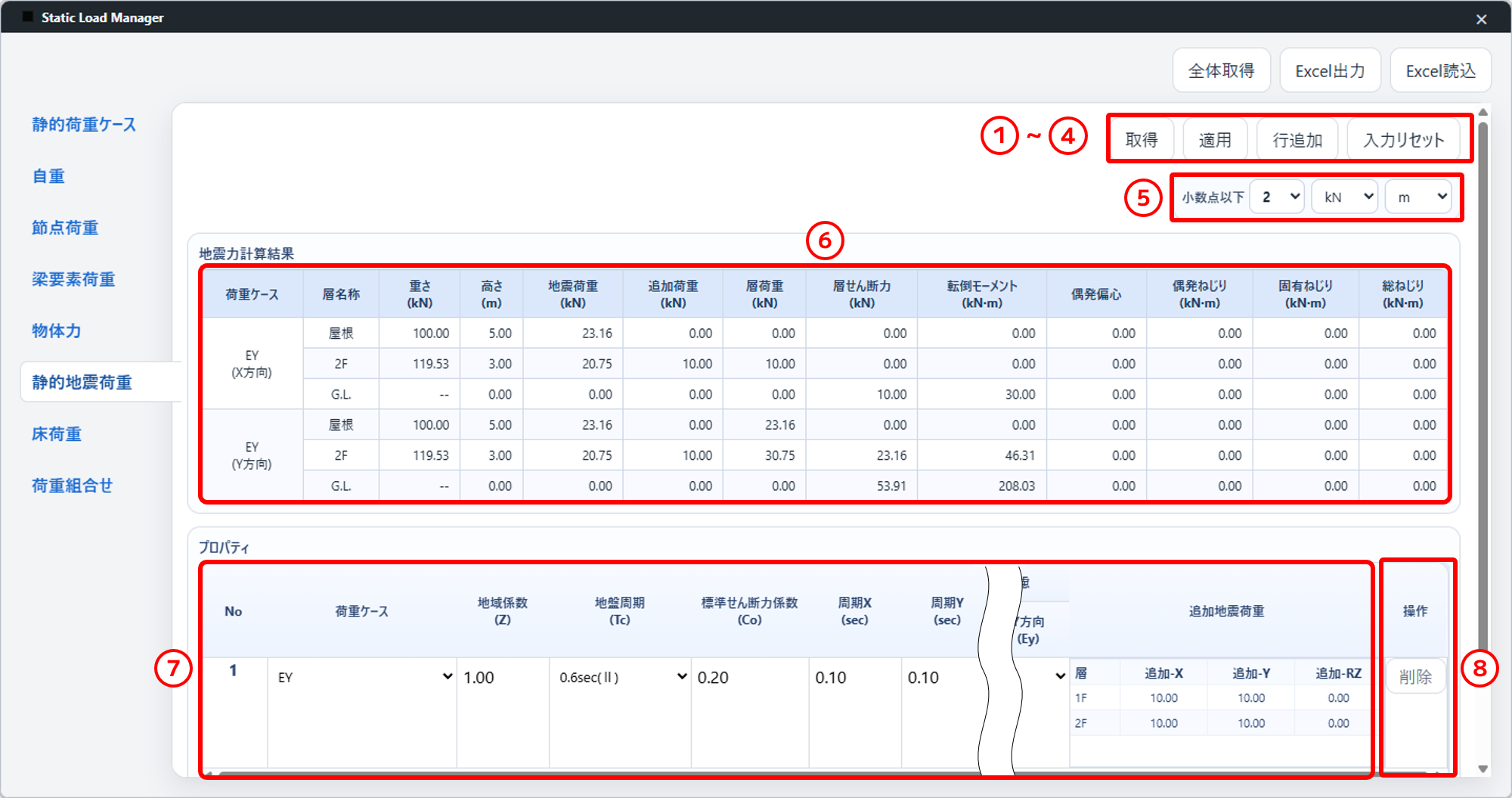

静的地震荷重
①取得：入力されている地震力の計算結果とプロパティを取得します。
②適用：プラグインで編集した内容をモデルに反映します。
③行追加：プロパティのテーブルの行を追加します。地震力を追加する際に使用します。
④入力リセット：表示されている静的地震荷重の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑤表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑥地震力計算結果：プロパティの内容を基にモデルで計算された静的地震荷重の値を表示します。
⑦プロパティ：荷重ケースごとに地震力の計算パラメーターを表示します。テーブルの内容は編集可能です。

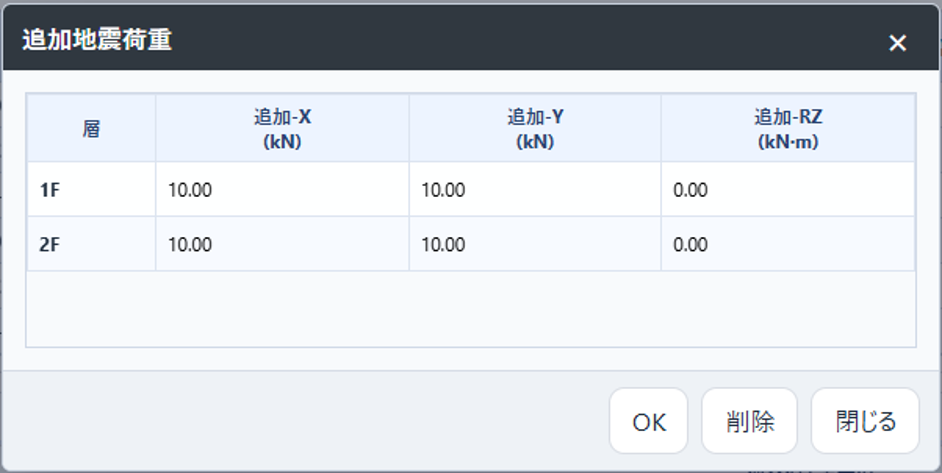

※追加地震荷重については、セルをクリックすると別ウィンドウでテーブルが表示され、そこで編集します。
⑧削除：プロパティのテーブルの1行を削除します。

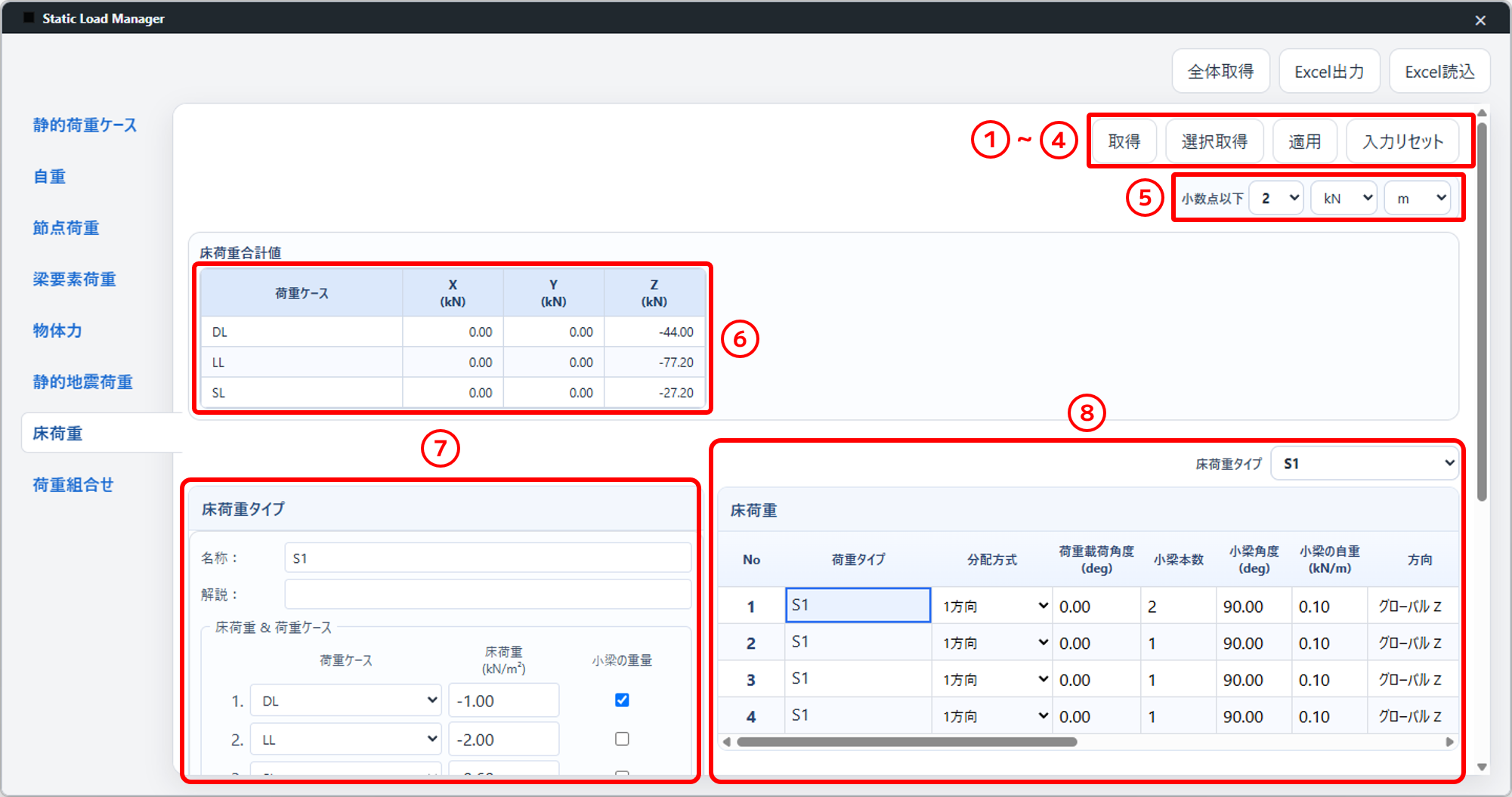

床荷重
①取得：入力されている床荷重の合計値と床荷重タイプ、詳細設定を取得します。
②選択取得：モデルビュー上で選択した節点が含まれる領域に入力されている床荷重タイプ、詳細設定を
取得します。
③適用：プラグインで編集した内容をモデルに反映します。
④入力リセット：表示されている床荷重の情報をクリアします。
※モデル上の荷重情報は削除されません。
⑤表示桁&単位：数値の小数点以下の桁数と単位を設定します。
⑥床荷重合計値：モデルに入力されている床荷重の荷重ケースごとの合計値を表示します。

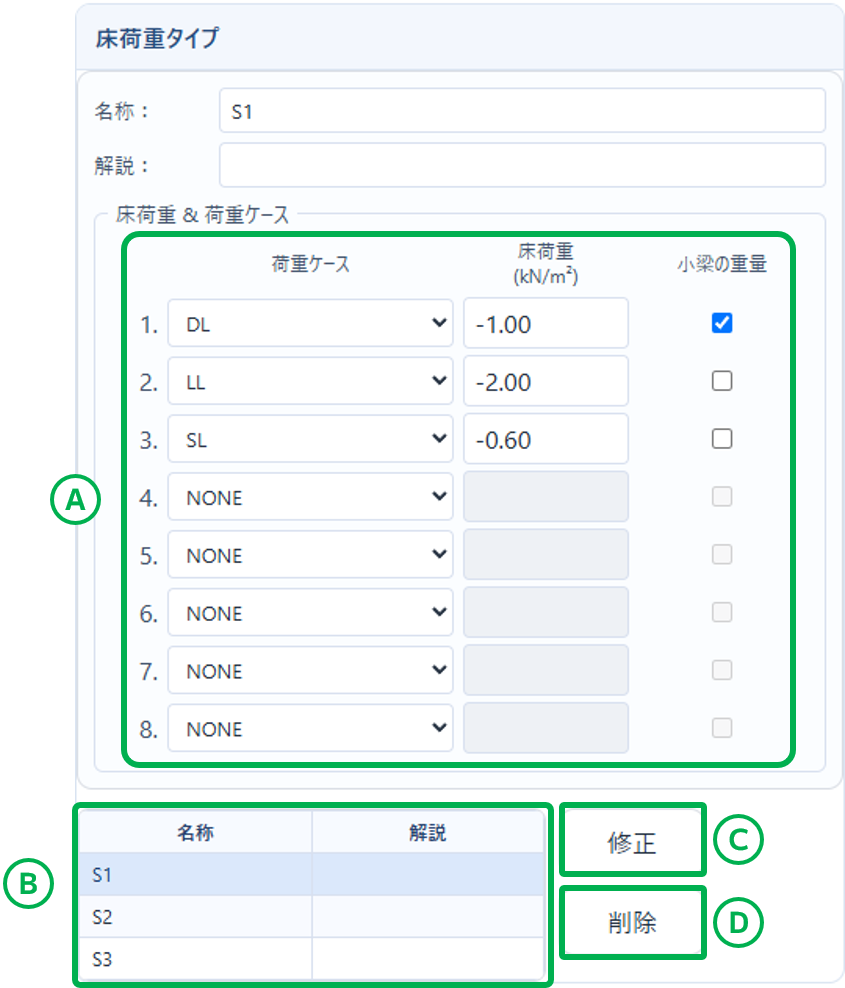

⑦床荷重タイプ：モデルに設定されている床荷重タイプの設定内容を、タイプごとに表示します。
A. 床荷重&荷重ケース：各床荷重タイプの荷重ケースごとの床荷重の値を表示します。編集も可能です。
B. 床荷重タイプリスト：登録されている床荷重タイプの一覧です。右上のフィルターか、こちらのリストを
クリックすることで表示される床荷重タイプを切り替えることができます。
C. 修正：編集内容をプラグイン内で反映させます。
D. 削除：表示中の床荷重タイプをプラグイン内で削除します。

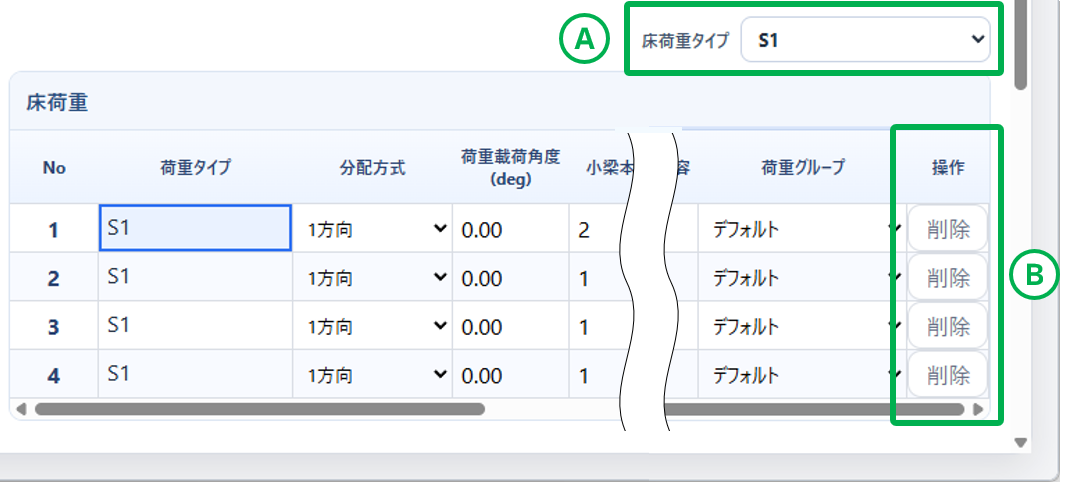

⑧床荷重：床荷重タイプごとに床荷重の入力状況を表示します。こちらのテーブルの入力内容は編集可能です。
A. 床荷重タイプフィルター：表示する床荷重タイプを選択します。
B. 削除：テーブルの1行を削除します。

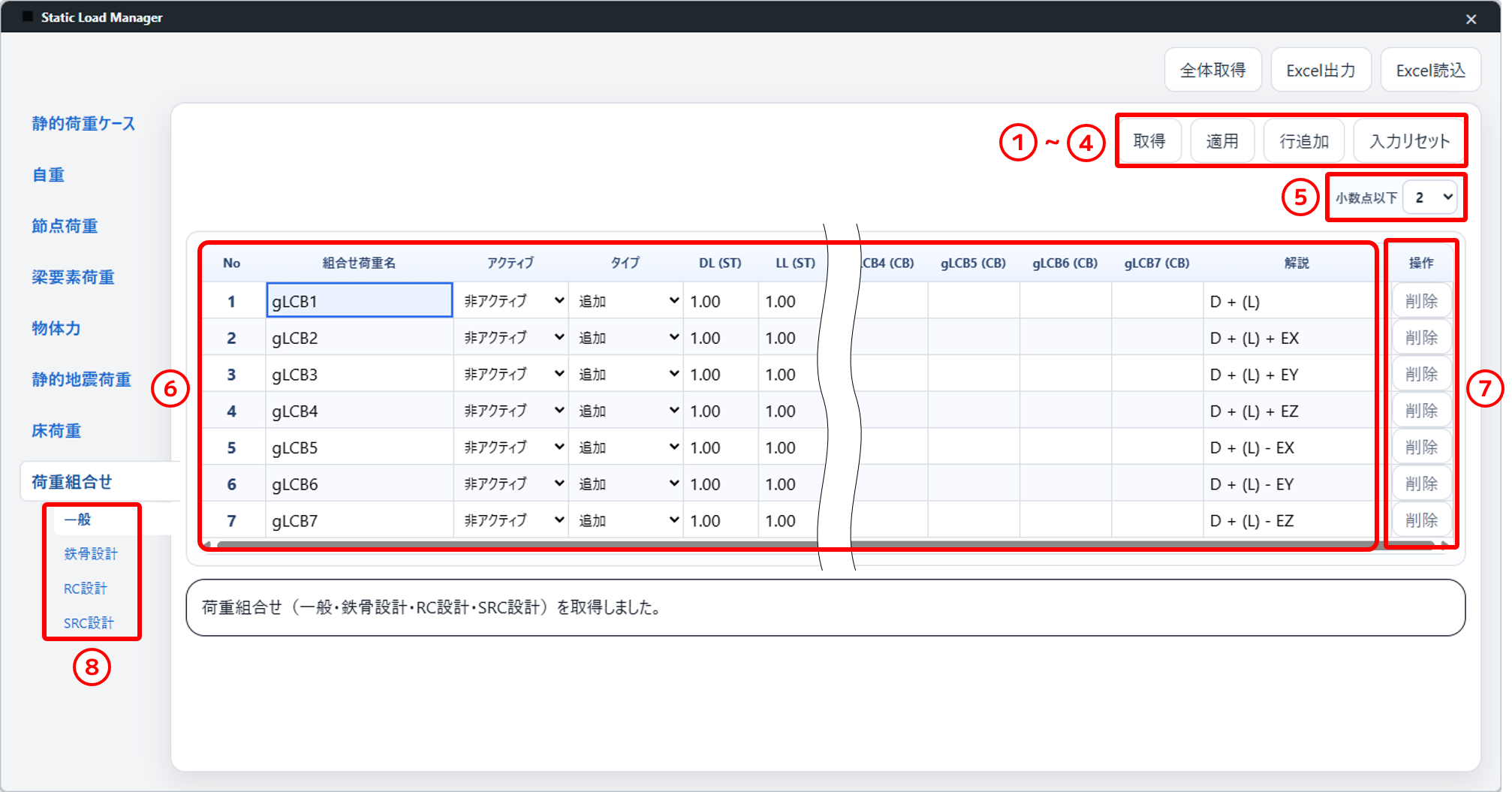

荷重組合せ
①取得：入力されている静的荷重ケースを取得します。
②適用：プラグインで編集した内容をモデルに反映します。
③行追加：荷重組合せテーブルの行を追加します。新規の静的荷重ケースを作成する際に使用します。
④入力リセット：表示されている荷重組合せの情報をクリアします。
※モデル上の荷重情報は削除されません。
⑤表示桁：数値の小数点以下の桁数を設定します。
⑥荷重組合せテーブル：モデルに設定されている荷重組合せを表示します。テーブルの内容は編集可能です。
⑦削除：荷重組合せテーブルのテーブルの1行を削除します。
⑧設計種別：設計種別はツリーメニューから切り替えることができます。
※本プラグインは冷間成形角形鋼設計、基礎設計の荷重組合せの取得はできません。
ダウンロード
下記の添付ファイルをクリックすると、本プラグインの圧縮ファイルをダウンロードできます。圧縮ファイルをMy Workにアップロードしてご利用ください。
プラグインのアップロード方法の参照先：開発者向けプラグイン作成ガイド
