概要
「Group Pile Generator」プラグインは、MIDAS CIVIL NX において群杭とオプションでパイルキャップの作成を自動化するツールです。既存のCIVIL NX ファイルデータと直接連携し、手動入力を最小限に抑え、杭設計の一貫性を確保します。
適用規準
- 一般用途
特徴
-
操作の簡素化：ユーザーは最上端の節点を選択するだけで、基礎の底部を定義できます。
-
データのシームレスな統合：MIDAS CIVIL NXファイルから断面および材料データを自動的にインポートします。
-
効率的な杭配置：群杭を設定することで、多数の杭を効率的に作成できます。
使用方法

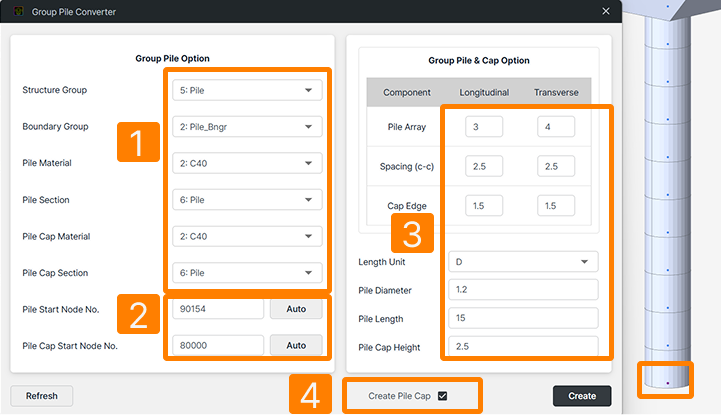

- 構造グループ、境界グループ、杭材料、杭断面、パイルキャップ材料（オプション）、パイルキャップ断面（オプション）を選択します。
- 開始節点番号を入力します
- 杭の配列数、中心間隔、エッジ長、杭径、長さ、パイルキャップ高さ（オプション）を入力します。長さの単位は「D：杭寸法」または「L：グローバル単位」から選択できます。
- パイルキャップを同時に作成する場合は、チェックボックスを選択し、パイルキャップの情報を入力します。
- 群杭を作成する前に、橋脚の底部節点を選択します。
[Group Pile Creator]
注記
-
- ローカル軸の整合性：選択されたすべての節点は、適切な杭の整列のために同じローカル軸を共有している必要があります。
- 入力値の検証：間隔や深さなどの数値入力が0より大きいことを確認してください。
