概要
このプラグインは、MIDAS CIVIL NX において、EN 1992-1-1（Eurocode 2）に準拠したコンクリート材料特性および時間依存特性（クリープ、収縮）の入力と計算を自動化するツールです。設計パラメータの視覚的な検証機能を提供し、Eurocode 仕様への適合を確保します。
適用規準
- EN 1992-1-1
- EN 1992-2-1
特徴
- 規格準拠：EN 1992-1-1 に完全に準拠した材料および時間依存特性の計算を実現します。
- 視覚的検証： クリープ係数、収縮ひずみ、応力-ひずみ曲線などの重要な出力をグラフで表示し、設計パラメータの正確性を確認できます。
- 効率性：圧縮・引張強度、弾性係数、時間依存効果の手動計算を不要にし、作業効率を向上させます。
使用方法
コンクリリートタブ

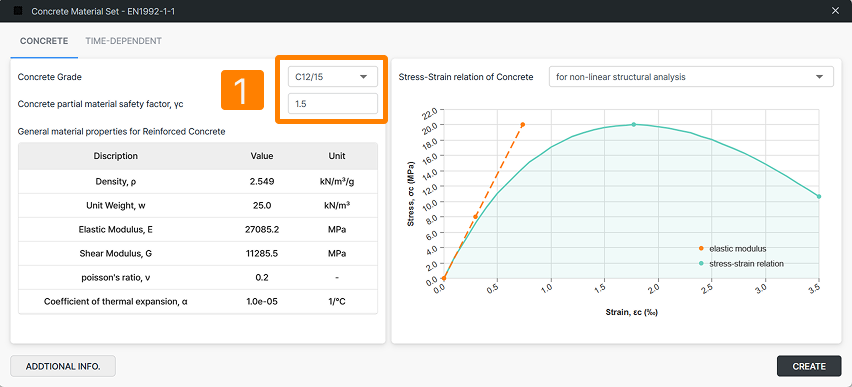

- コンクリートの強度のグレードを選択し、部分安全係数を入力します。

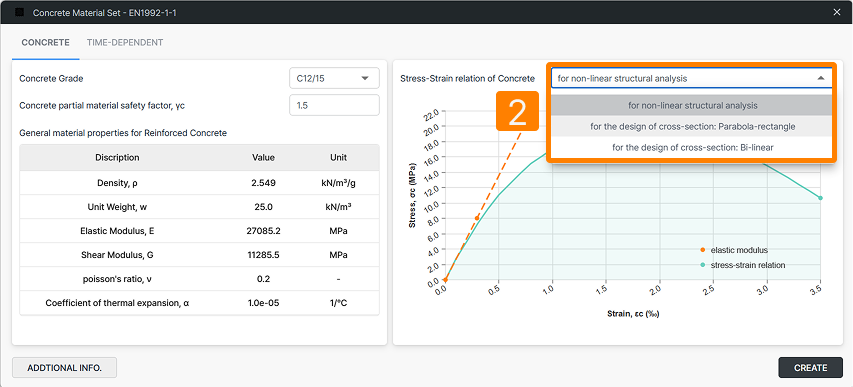

- コンクリートの応力-ひずみ関係を選択し、図を確認します。

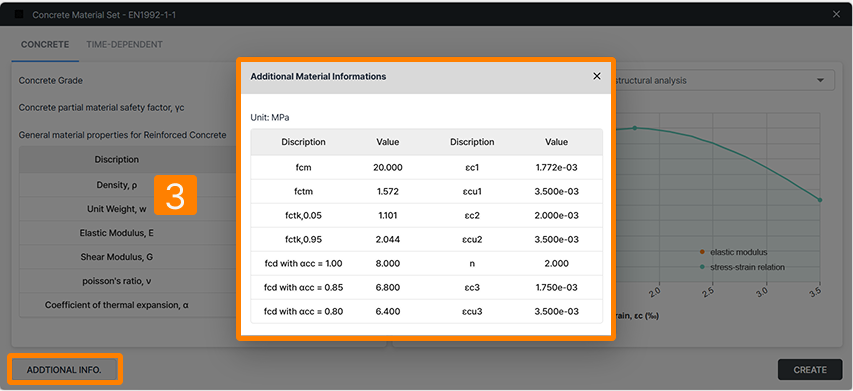

- 「追加情報」をクリックして詳細を確認します。
時間依存特性タブ

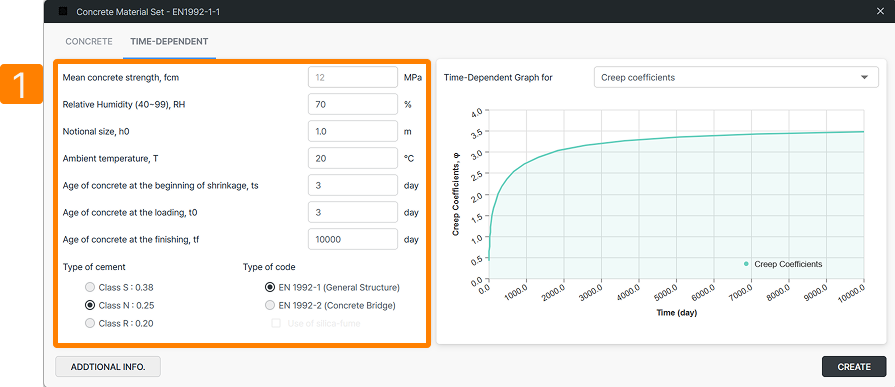

- 時間依存特性を入力します。

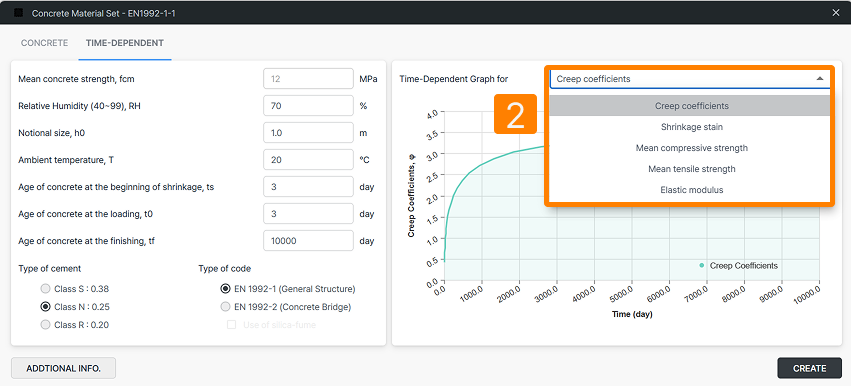

- 以下の項目をグラフとして表示できます：
-
- クリープ係数
- 収縮ひずみ
- 平均圧縮強度
- 平均引張強度
- 弾性係数

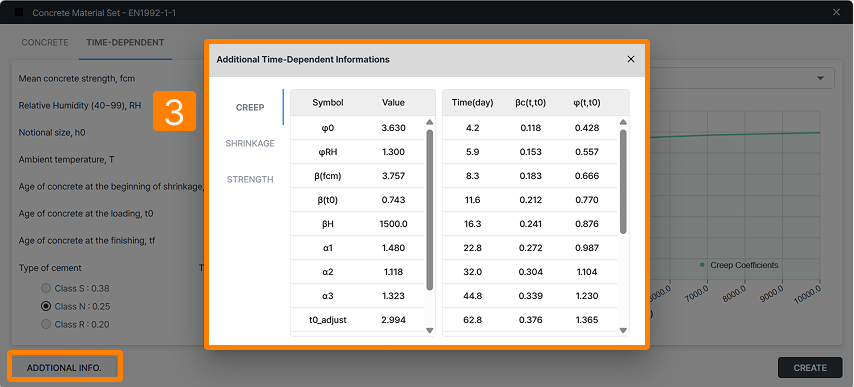

3. 「追加情報」ボタンをクリックして詳細を確認します。
注記
-
- EN 1992-2 サポート: この規格は入力保存のために選択できますが、計算は実行されません。
- MIDAS CIVIL NX との統合: 計算された時間依存特性（例：クリープ係数）はモデルに自動適用されません。これらの値は手動で入力する必要があります。
- 入力の検証: 入力されたすべての値（例：コンクリートの材齢、湿度）が EN 1992-1-1 の要件に適合していることを確認してください。
