概要
「Easy Load Combinations」プラグインは、MIDAS CIVIL NX における荷重組み合わせの作成を効率化するツールです。このプラグインを使用することで、荷重ケースのインポート、組み合わせ係数の適用、モデルへの直接反映が数クリックで可能となり、作業時間の短縮とエラーの削減が期待できます。
適用規準
- 一般用途
特徴
- 自動インポート：プラグインを起動すると、MIDAS CIVIL NXファイルからすべての荷重ケースが自動的にインポートされ、モデルと同期されます。
- 簡易な組み合わせ作成：インターフェース上で荷重ケースを選択し、設計要件に応じた組み合わせ係数を入力するだけで、新しい荷重組み合わせを迅速に作成できます。
- ワンクリック適用：作成した荷重組み合わせは、ボタン一つでモデルに直接反映されます。
使用方法

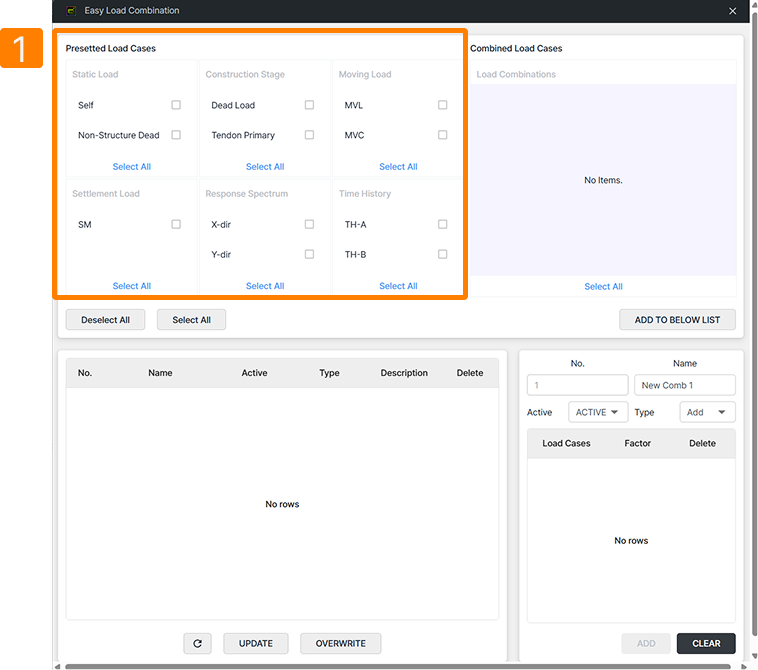

- プラグインを開くと、MIDAS CIVIL NXファイルからすべての荷重ケースが自動的にインポートされます。

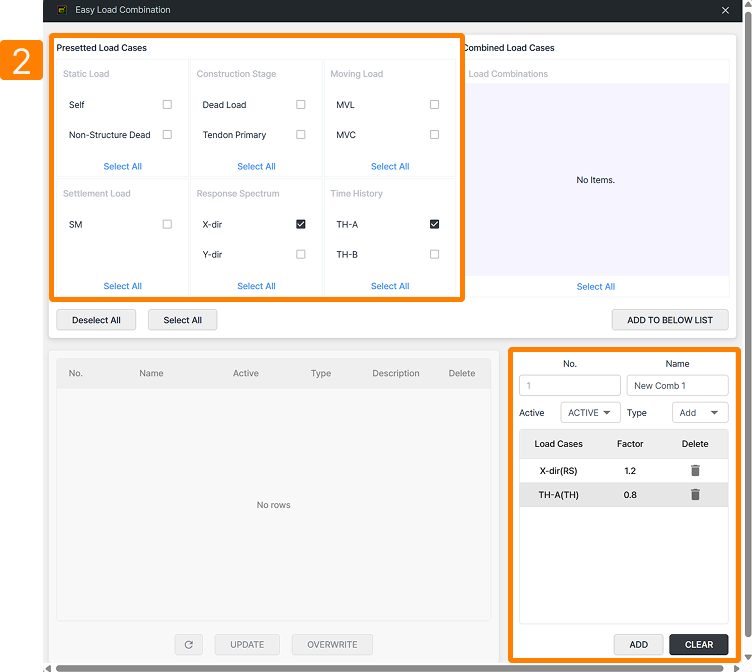

- プラグインのインターフェースで、リストから目的の荷重ケースを選択し、各荷重ケースに適切な組み合わせ係数を入力します。

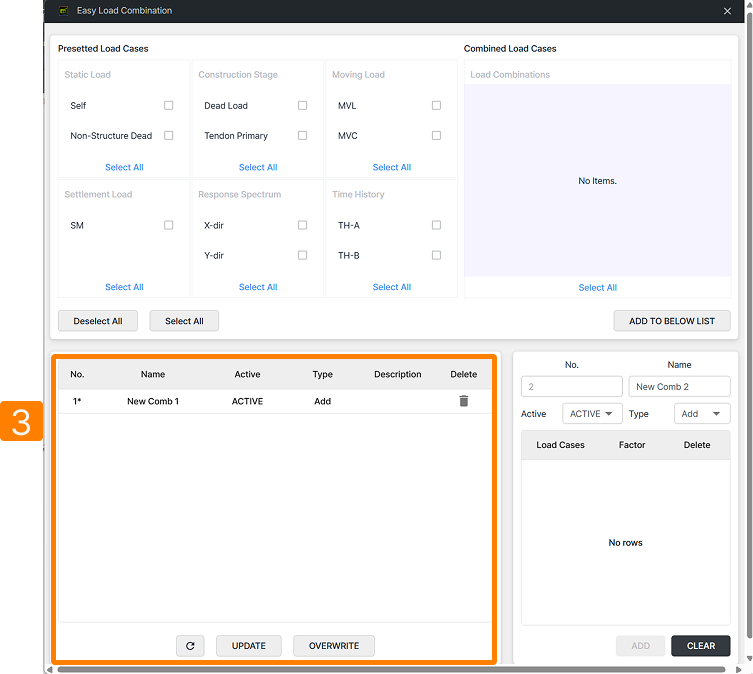

- [ADD]ボタンをクリックして、入力パラメータに基づいた新しい荷重組み合わせを生成します。[UPDATE/OVERWRITE]ボタンをクリックして、作成した荷重組み合わせをCIVIL NXに送信します。

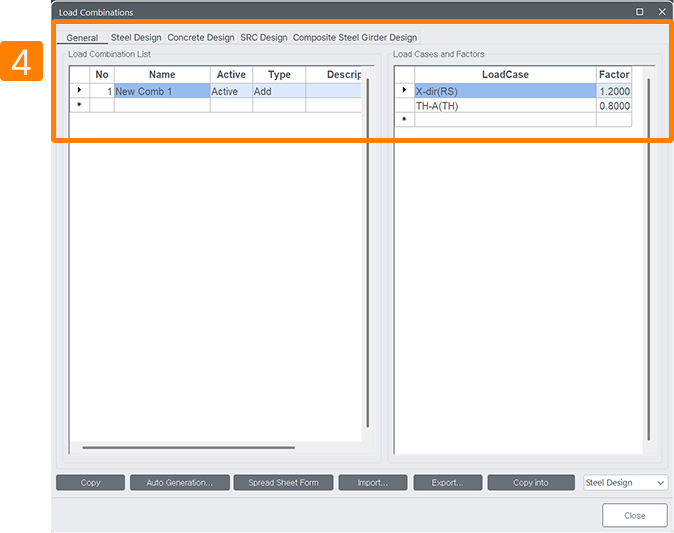

- CIVIL NX内で、[結果] > [荷重組み合わせ]を確認し、データが正しく更新されたかを確認します。
注記
-
-
荷重組み合わせを作成する前に、インポートされたすべての荷重ケースがMIDAS CIVIL NXモデルと一致していることを確認してください。
-
Eurocodeの移動荷重を使用する場合は、バージョン1.1.0以降を使用して、互換性の問題を回避してください。
-
組み合わせ係数を適用する前に、その正確性を再確認してください。
-
