기능
- 입력된 절점사이의 거리를 임의의 비율로 축소 또는 확대합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [축척]
단축명령어 SC
입력

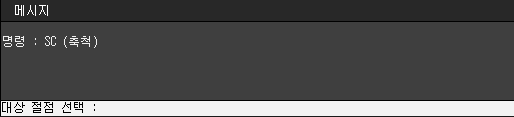

대상 절점 선택 → 기준점 지정 → 축척 비율입력(SX, SY)
대상 절점 지정
대상 절점을 선택하는 방법은 작업중인 보기창에서 절점을 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 절점이 있다면 이 과정은 생략합니다.
절점을 공유하고 있는 다른 부재가 있다면 작업시 부재들의 형상이 변경될 수 있습니다.
기준점 지정
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
기준점 지정 방법 - 좌표 입력
좌표는 GCS상의 절대좌표(X,Y,Z) 값을 입력합니다. 만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고 나머지 Y, Z 값은 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점이 기준점으로 지정됩니다.
• 10,10,10을 입력한 경우
(X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.
• 10만을 입력한 경우
(X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.
축척 비율 입력 (SX, SY)
적용할 축척 비율을 입력합니다.
축척 비율 입력 방법 - 비율 입력
비율은 GCS상의 절대좌표(X,Y,Z) 기준의 비율 값을 입력합니다. 만약 X, Y를 모두 입력하지 않고 비율 값을 “2”라고 하나만 입력하면 첫 번째 비율 값인 X로 인식하고 나머지 Y값은 “1”로 인식합니다.
입력 예)
• 1.5,1을 입력한 경우
(SX,SY) = (1.5,1) 인 비율로 절점이 이동됩니다.
