특성일치

기능

• 선택한 부재와 원본 부재의 속성을 일치시킵니다. 특성일치시킬 속성 항목은 [도구] > [작업환경] > [특성일치] 항목에서 설정할 수 있습니다.

  콘크리트 벽을 조적벽으로 변경하거나, 반대로 조적벽을 콘크리트벽으로 변경할 수 있습니다. 부재타입을 잘못 지정했거나 수정이 필요한 경우 다시 그리지 않고 간단하게 변경할 수 있어 작업 시간을 단축시키고 효율적인 모델링 작업이 가능합니다.

  또는 [윈도우] > [툴바] > [정보트리]의 드래그 앤 드롭(Drag & Drop) 기능을 활용하여 유사부재간의 부재타입을 변경할 수 있습니다.

호출

메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [특성일치]

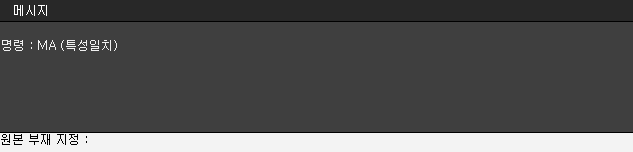

단축명령어  MA

입력

원본 부재 지정 → 대상 부재 선택

원본 부재 지정

원본 부재는 작업중인 보기창에서 부재를 선택합니다.
원본 부재는 하나의 부재만 선택이 가능합니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.

대상 부재 선택

대상 부재는 작업중인 보기창에서 부재를 선택합니다.
부재를 선택하는 방법은 부재를 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다.

원본부재와 동일한 타입의 부재만 속성일치가 됩니다.
예를 들어 원본 부재가 큰보이고 대상부재가 작은보인 경우 속성일치 기능은 적용되지 않습니다.
부재의 특성 중 특성일치가 적용되는 특성은 형상특성 중 단면 크기, 재료특성인 재료종류(타입)와 재료(재질)입니다.

부재타입의 상호변경이 가능한 유사부재는 다음과 같다.

특성일치의 대상항목은 [도구] > [작업환경] > [특성일치]의 항목을 체크하여 사용자가 정할 수 있다.
