기능
- 선택한 부재를 지정한 편심거리 및 방향으로 이동합니다
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [이동] > [편심이동]

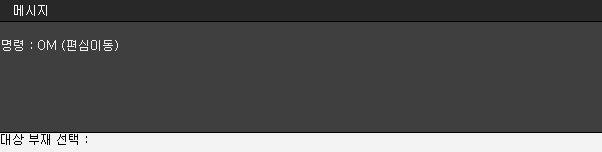

단축명령어 OM
입력
대상 부재 선택 → 기준점 지정 → 타겟점 지정
대상 부재 선택 → 기준부재 지정 → 기준부재 선택 → 편심 방향 지정
대상 부재 선택
부재를 선택하는 방법은 작업중인 보기창에서 부재를 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.
기준점 지정
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
기준점 지정 방법 - 좌표 입력
좌표는 GCS상의 절대좌표(X,Y,Z) 값을 입력합니다.
만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고
나머지 Y, Z 값은 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점이 기준점으로 지정됩니다.
• 10,10,10을 입력한 경우
(X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.
• 10만을 입력한 경우
(X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.
타겟점 지정
거리입력 방법 - 좌표 입력
좌표는 기준점에서부터 상대좌표(dx,dy,dz) 값 입니다.
편심이동은 평면상에만 가능하므로 Z방향 값을 입력하더라고 “0”으로 인식합니다.
기준점 지정 때와 동일하게 좌표 값을 “100”이라고 하나만 입력하면 첫 번째 상대좌표 값인 X 방향의 상대거리 값으로 인식하고 나머지 Y, Z 방향으로 상대거리 값은 모두 “0”으로 인식합니다.
보와 벽 부재는 부재 길이의 평행한 방향으로만 편심이동할 수 있습니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점으로 선택한 부재가 편심이동합니다.
• 100,200,300을 입력한 경우
기준점에서부터 X 방향으로 100, Y 방향으로 200, Z 방향으로 0만큼 선택한 부재가 편심이동합니다.
거리입력 방법 - 상대거리, 방향(각도)
거리 값은 기준점으로부터의 상대거리 값이며 방향은 GCS 좌표계의 X 방향이며 X 축(GCS 좌표계)을 기준으로 < 와 함께 입력한 각도만큼 반시계방향으로 편심이동합니다.
입력 예)
• 100<45을 입력한 경우
기준점에서 X방향(GCS 좌표)으로 100만큼 편심이동하고 X 축을 기준으로 반시계 방향으로 45° 만큼 편심이동합니다.
기준부재 지정
작업중인 보기창에서 기준 부재를 선택한 후, 기준부재의 좌/하 또는 우/상면 중 원하는 기준면을 선택합니다.
기둥 부재는 두 개의 기준부재를 지정하여 편심이동할 수 있습니다.
기준면 지정 방법
기준면은 Top View로 확인했을 때 정렬하고자 하는 면을 선택하면 지정한 면을 기준으로 부재들이 정렬되어 편심이동합니다.
