기능
- 지정한 대칭축을 기준으로 선택한 부재를 평면상에서 대칭으로 복사 또는 이동합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [대칭]
단축명령어 MI
입력
대상 부재 선택 → 첫 번째 대칭 기준점 지정 → 두 번째 대칭 기준점 지정 → 원본 삭제 여부 선택(옵션)

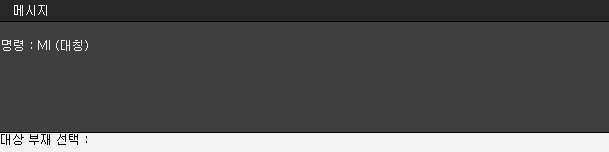

대상 부재 선택
부재를 선택하는 방법은 작업중인 보기창에서 부재나 절점을 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.
첫 번째 대칭 기준점 지정
두 번째 대칭 기준점 지정
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
첫 번째 대칭 기준점과 두 번째 대칭 기준점을 입력하면 두 기준점을 연결하는 가상의 선이 대칭축이 됩니다. 두 기준점이 하나의 평면에 위치하지 않을 경우 (즉 두 기준점의 Z 좌표(GCS 좌표계) 값이 다를 경우) 각각의 기준점을 대상부재가 속하는 평면상에 투영시켜 대칭축이 설정됩니다.
기준점 지정 방법 - 좌표 입력
좌표는 GCS상의 절대좌표(X,Y,Z) 값을 입력합니다. 만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고 나머지 Y, Z 값은 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점이 기준점으로 지정됩니다.
• 10,10,10을 입력한 경우
(X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.
• 10만을 입력한 경우
(X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.
원본 부재는 삭제하시겠습니까? [예(Y)/아니오(N)]
대칭 후 원본부재(대상부재) 삭제 여부를 설정하는 옵션입니다.
예(Y)는 원본부재를 삭제하고 아니오(N)는 원본 부재를 삭제하지 않습니다.
기본값 = 아니오(N)
명령 완료 후 다시 명령을 실행하면 대화 옵션은 기본값(아니오)으로 설정됩니다.
