기능
- 기준점을 중심으로 선택한 부재를 평면상에서 지정한 각도만큼 회전 이동 또는 복사합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [회전]

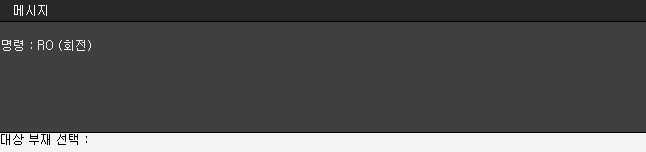

단축명령어 RO
입력
대상 부재 선택 → 기준점 지정 → 복사여부 선택(옵션) → 회전각도 지정
대상 부재 선택
부재를 선택하는 방법은 작업중인 보기창에서 부재나 절점을 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다. 선택된 대상 부재가 절점인 경우 절점을 공유하고 있는 다른 부재가 있다면 절점 회전시 부재들의 형상이 변경될 수 있습니다.
기준점 지정
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
기준점 지정 방법 - 좌표 입력
좌표는 GCS상의 절대좌표(X,Y,Z) 값을 입력합니다. 만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고 나머지 Y, Z 값은 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점이 기준점으로 지정됩니다.
• 10,10,10을 입력한 경우
(X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.
• 10만을 입력한 경우
(X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.
회전각도 지정
회전할 각도를 입력합니다.
각도 값은 양수 또는 음수로 입력합니다. 평면상으로 회전하므로 회전축은 기준점을 통과하는 GCS 좌표계의 Z 축이 됩니다. 회전 방향은 GCS 좌표계의 X 축을 기준으로 반시계 방향으로 회전 하는 것이 양의 회전 방향입니다.
복사 (C)
대상부재의 복사여부를 설정하는 옵션입니다.
기본값은 회전이동이며 옵션을 설정하면 대상부재를 그대로 둔 채 동일한 부재를 회전 위치에 복사합니다. 명령 완료 후 다시 명령을 실행하면 해당 옵션은 기본값(회전이동)으로 설정됩니다.
