기능
- 선택한 부재를 지정한 거리 및 방향으로 이동합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [이동] > [이동]
단축명령어 M
입력

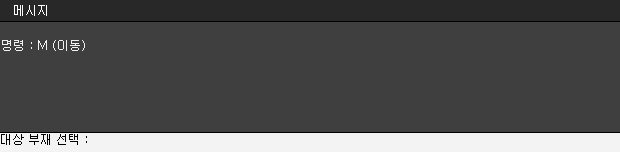

대상 부재 선택 → 기준점 지정 → 거리 입력(dx,dy,dz)
대상 부재 선택
부재를 선택하는 방법은 작업중인 보기창에서 부재나 절점을 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.
절점을 이동하면 절점을 공유하고 있는 부재들의 형상이 변경될 수 있습니다.
기준점 지정
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
기준점 지정 방법 - 좌표 입력
좌표는 GCS상의 절대좌표(X,Y,Z) 값을 입력합니다.
만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고
나머지 Y, Z 값은 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점이 기준점으로 지정됩니다.
• 10,10,10을 입력한 경우
(X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.
• 10만을 입력한 경우
(X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.
거리입력 (dx,dy,dz)
작업중인 보기창에서 한 점을 클릭하거나 좌표를 입력합니다.
거리를 값으로 입력하는 경우 상대좌표를 입력하거나 상대거리와 방향을 입력합니다.
거리입력 방법 - 좌표 입력
좌표는 기준점에서부터 상대좌표(dx,dy,dz) 값 입니다.
기준점 지정 때와 동일하게 좌표 값을 “100”이라고 하나만 입력하면 첫 번째 상대좌표 값인 X 방향의
상대거리 값으로 인식하고 나머지 Y, Z 방향으로 상대거리 값은 모두 “0”으로 인식합니다.
입력 예)
• 작업중인 보기창에서 한 점을 클릭한 경우
클릭한 점으로 선택한 부재가 편심이동합니다.
• 100,200,300을 입력한 경우
기준점에서부터 X 방향으로 100, Y 방향으로200, Z 방향으로 300만큼 선택한 부재가 이동합니다.
거리입력 방법 - 상대거리, 방향(각도)
거리 값은 기준점으로부터의 상대거리 값이며 방향은 GCS 좌표계의 X방향이며 X 축(GCS 좌표계)을 기준으로
< 와 함께 입력한 각도만큼 반시계 방향으로 이동합니다.
입력 예)
• 1000<45을 입력한 경우
기준점에서 X 방향(GCS 좌표)으로 1000만큼 이동하고, X 축을 기준으로 반시계 방향으로 45° 만큼 이동합니다.
