기능
- 선택한 CAD도면을 수직방향으로 지정한 거리만큼 이동하거나 설정층의 최하부 또는 최상부로 이동합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [이동] > [트레이싱이동]
단축명령어 TM
입력

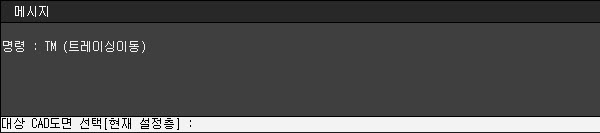

대상 CAD도면 선택
대상 CAD도면 기본설정은 현재 설정된 층에 해당된 CAD도면 입니다.
또는 CAD리스트 및 정보트리 상의 도면 이름을 직접 입력합니다.

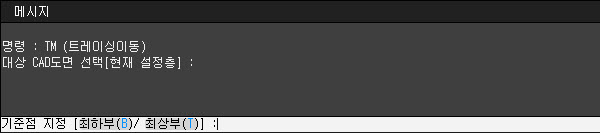

기준점 지정
임의의 기준점 지정 후 작업중인 보기창에서 Z방향으로 이동할 거리를 입력합니다.
레벨이동은 GCS상의 절대좌표(X,Y,Z) 값에서 Z방향값만 입력하면 됩니다.
입력 예)
• Z방향으로 1000mm 상향이동할 경우
1000 입력 (X,Y값은 0으로 고정됩니다)
• Z방향으로 1000mm 하향이동할 경우
-1000 입력 (X,Y값은 0으로 고정됩니다)
최하부 (B)
현재 설정층의 최하부 레벨로 CAD도면의 위치를 이동합니다.
최상부 (T)
현재 설정층의 최상부 레벨로 CAD도면의 위치를 이동합니다.
