분할

기능

• 선택한 부재들의 속성 및 요소를 둘 이상으로 분할합니다.
  주어진 범위 내에 존재하는 보(큰보, 작은보) 또는 벽체 요소를 분할합니다.

호출

메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [분할]

단축명령어 DIV

입력

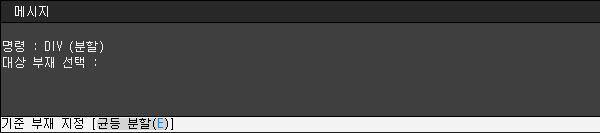

대상 부재 선택 → 기준 부재 지정 [균등 분할(E)]

대상 부재 지정

부재를 선택하는 방법은 작업중인 보기창에서 부재나 절점을 일일이 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다. 명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.

분할기능은 보 부재와 벽 부재에 적용합니다.

기준 부재 지정

선택된 부재를 분할하기 위한 기준 부재를 선택하는 기능입니다.

기준 부재로 선택한 부재를 기준으로 대상 부재가 분할됩니다.

균등분할 (E)

분할 대상 부재를 원하는 개수로 균등하게 분할하는 기능입니다.

개구부 기준 분할(D) : 벽체에 개구부가 있을 경우 활성화 됩니다.
                                     개구부를 기준으로 벽체를 분할하고, 개구부 상부는 보로, 하부는 비구조 콘크리트벽으로 변환됩니다.
