기능
- 선택한 경계 슬래브와 이웃하는 부재들의 경계를 맞추어 연결합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [결합] > [연결]

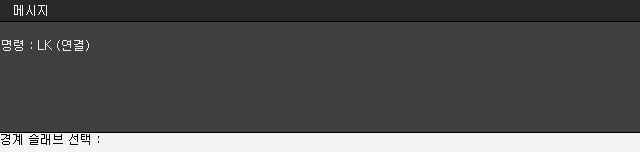

단축명령어 LK
입력
경계 슬래브 선택 → 연결 부재 선택
경계 슬래브 선택
연결할 부재와 접하고 있는 슬래브를 경계 슬래브로 선택합니다.
연결할 부재들은 선택한 슬래브의 위치에 맞게 레벨이 조정됩니다.
연결 부재 선택
개별 선택 또는 영역 지정 선택을 이용하여 선택한 경계 슬래브에 접해있는 기둥, 보, 벽 부재들을 선택합니다.
선택된 부재들은 수직편심이동되어 경계 슬래브에 연결되는데 이 때 모델보기창에는 선택된 부재들의 절점에서 편심이동된 방향과 거리가 화살표로 나타납니다.
