기능
- 선택한 부재를 경계 부재까지 연장합니다.
호출
메인 메뉴에서 [모델링] 탭 > [편집] 패널 > [연장]

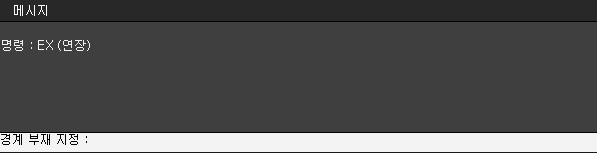

단축명령어 EX
입력
경계 부재 지정 → 연장 부재 선택
경계 부재 지정
경계 부재는 작업중인 보기창에서 하나의 부재를 선택합니다.
경계 부재는 보와 벽만 가능합니다.
보 : 큰보, 작은보
벽 : 벽, 비구조 콘크리트벽, 조적벽, 사용자벽
명령 실행 이전에 선택한 부재가 있다면 이 과정은 생략합니다.
연장 부재 선택
연장 부재는 작업중인 보기창에서 보와 벽만 선택합니다.
보 : 큰보, 작은보
벽 : 벽, 비구조 콘크리트벽, 조적벽, 사용자벽
선택의 방법은 부재 하나하나를 선택하거나 영역 선택 방식으로 여러 개를 한꺼번에 선택할 수 있습니다.
경계 부재와 연장 부재가 직각으로 위치하지 않은 경우 연장부재는 부재 로컬방향의 변동없이 연장됩니다.
연장 부재가 연장되어 경계부재와 만나지 않는다면 선택한 부재는 연장되지 않습니다.
