모델링할 때 사용할 스냅을 설정합니다.

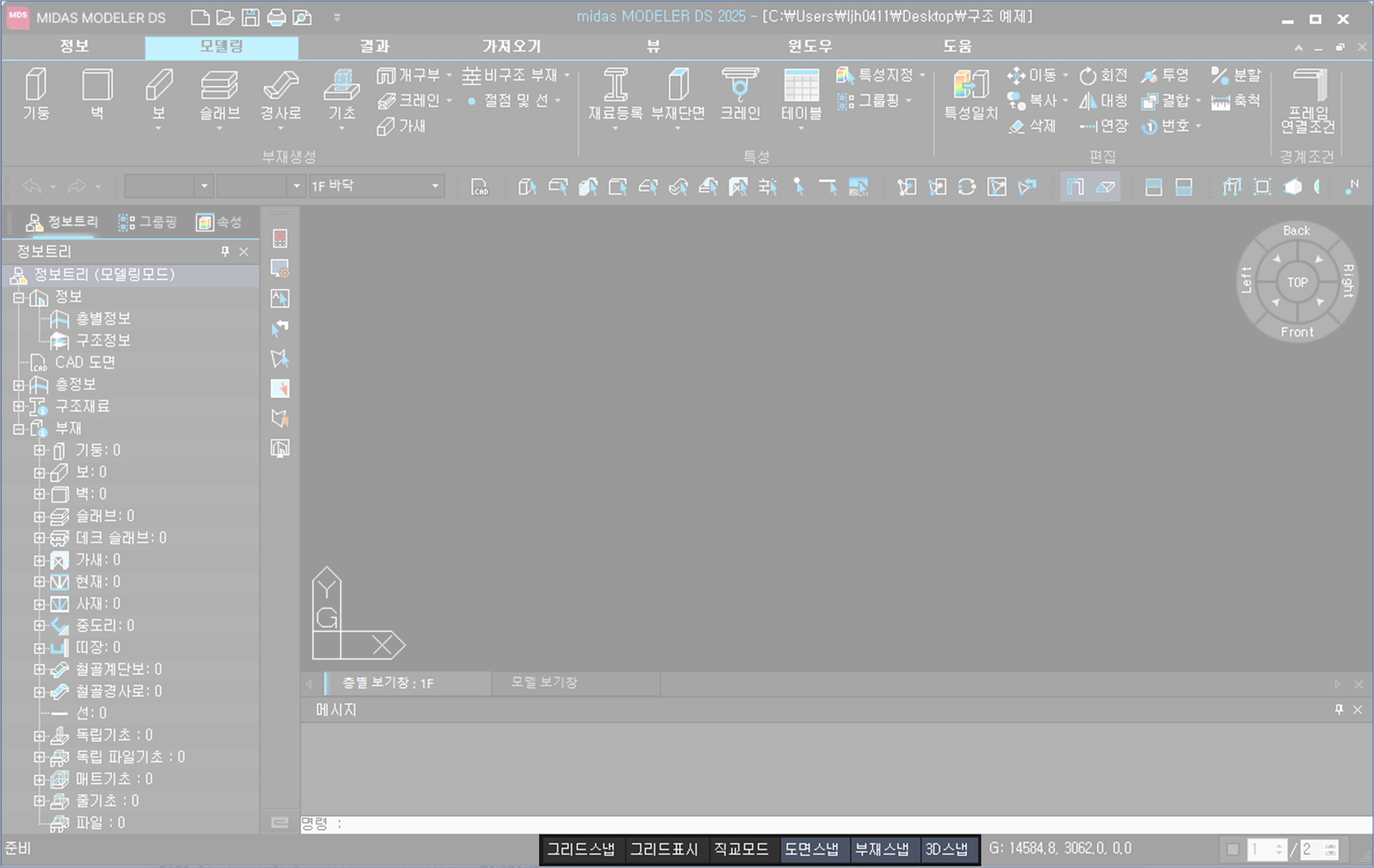

화면구성
메뉴구성
그리드스냅 [F9]
그리드 스냅 여부를 설정합니다.
그리드표시 [F7]
작업창에 그리드가 표시됩니다. 그리드는 포인트로 표현되며 층별보기창인 경우만 표현됩니다.
(모델보기창에서는 표현되지 않습니다.)
직교모드 [F8]
설정시 모델링시 부재의 생성, 편집이 GCS 좌표 축 방향으로만 이루어집니다.
도면스냅 [F3]
CAD 도면을 활성화 한 경우 도면에 스냅 여부를 설정합니다.
부재스냅 [F10]
모델링된 부재에 대한 스냅 여부를 설정합니다.
3D 스냅 [F4]
작업창에 모델을 3D로 보는 경우 도면 및 부재들에 대한 스냅 여부를 설정합니다.
도구
스냅 선택/해제
해당 기능을 클릭하면 스냅이 선택됩니다. 선택된 스냅을 한번 더 선택하면 선택이 해제됩니다.
선택된 스냅은 바탕색상이 바뀝니다.
선택 해제한 스냅 선택한 스냅
설정
메인메뉴에서 [가져오기] 탭 > [환경설정] 패널 > [그리드 스냅] 에서 그리드와 스냅 정보를 설정할 수 있습니다.
