작업명령어를 입력하고 작업내용을 쉽게 파악할 수 있고, 알림 또는 경고 메시지를 사용자에게 보여줍니다.
모델링은 명령어를 입력하고, 메시지창이 가이드해 주는 순서를 따라 작업을 진행합니다.
메인메뉴에서 기능을 선택하여도 메시지창에 명령어 정보가 나타납니다.
또한 작업 중 정상적인 작동이 되지 않는 경우 관련 경고 메시지를 보여줍니다.
따라서 모델링 과정에서 명령어 입력 후 현재설정 정보를 확인하면서 작업하는 것은 대단히 중요합니다.

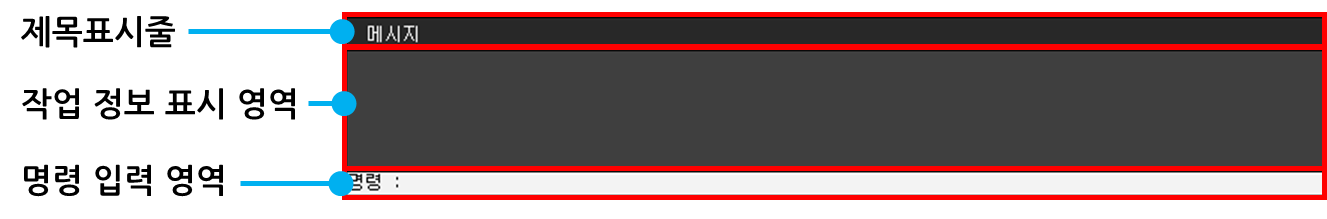

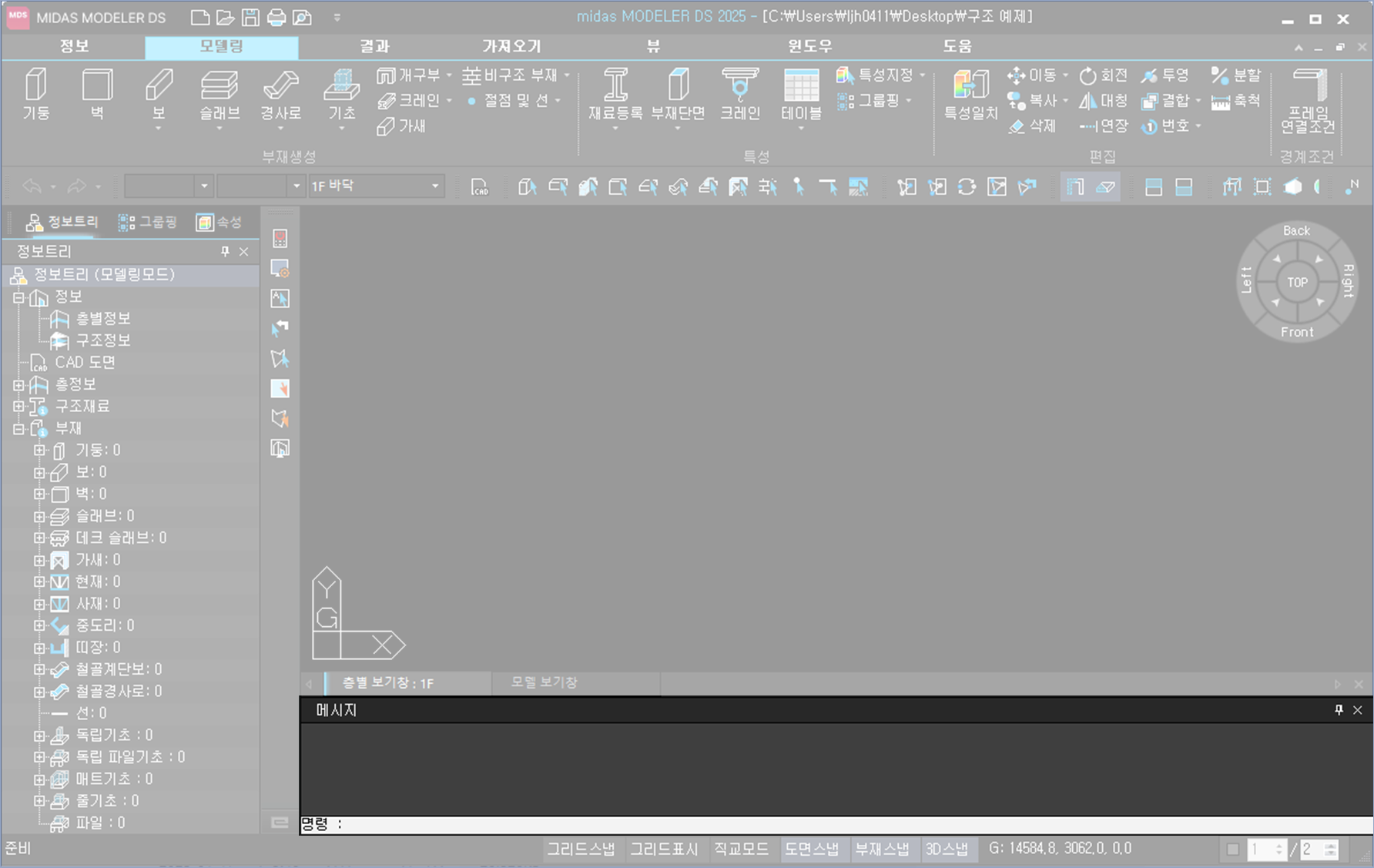

화면구성
메뉴구성
작업 정보 표시 영역
모델링 과정에서 모델링 기능의 작업 상태를 보여주거나 오류 메시지를 보여줍니다.

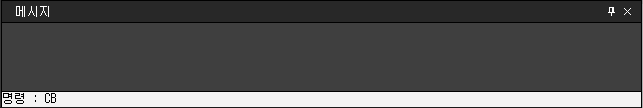

명령 입력 영역
부재생성 등의 명령어를 입력할 수 있습니다. 입력한 명령에 옵션이 있는 경우 옵션을 입력할 수도 있습니다. 이 경우 옵션에 대한 작업 명령으로 변경됩니다. (명령어 단축키)
현재 작업상태 [옵션명(옵션을 사용할 경우 입력할 명령)]
기능
대기상태 / 명령어 입력상태 / 명령어 실행상태

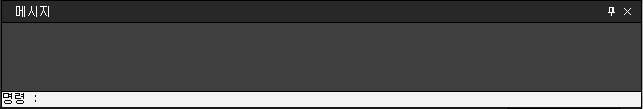

대기상태
명령어 입력(명령어 실행 전 상태)

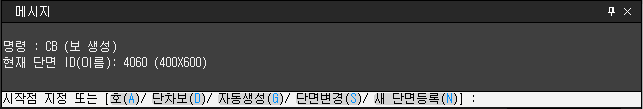

명령어 실행 중인 상태 (예 : 보 생성 명령어를 실행한 경우)
명령어 실행
명령 입력 영역에 단축키를 이용하여 명령어를 입력할 수 있습니다. 명령어 입력 후 키보드의 [Enter]나 [Space]를 누르면 명령이 수행됩니다.
명령어 취소
작업 중 키보드의 [Esc]를 누르면 진행 중인 명령이 취소되고 대기상태가 됩니다.
분리하기
메시지창 상부의 제목표시줄을 더블클릭 합니다.
또는 제목표시줄을 클릭한 상태로 드래그&드롭으로 도구막대 영역 외 부분에 놓으면 메시지창이 분리됩니다.

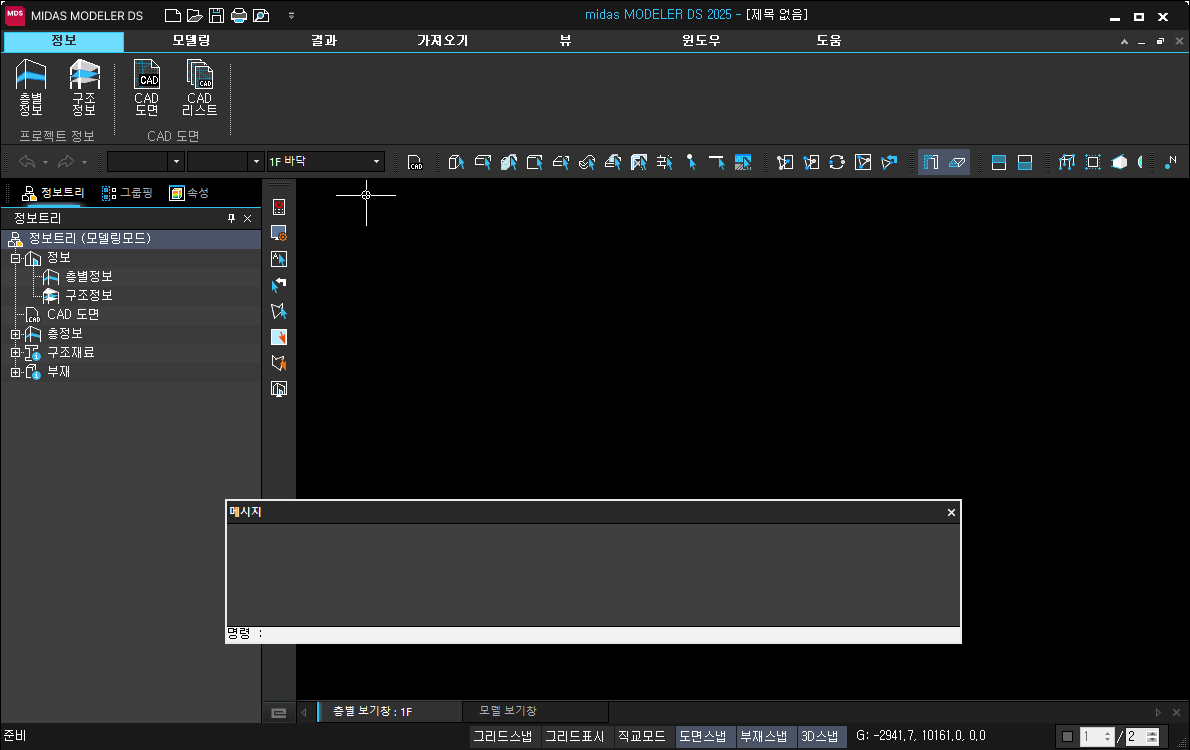

분리된 메시지창은 프로그램영역 외부에 있게 됩니다.
결합하기
분리되어 있는 메시지창 상부의 제목표시줄을 더블클릭하여 프로그램 전체 창에 붙일 수 있습니다.

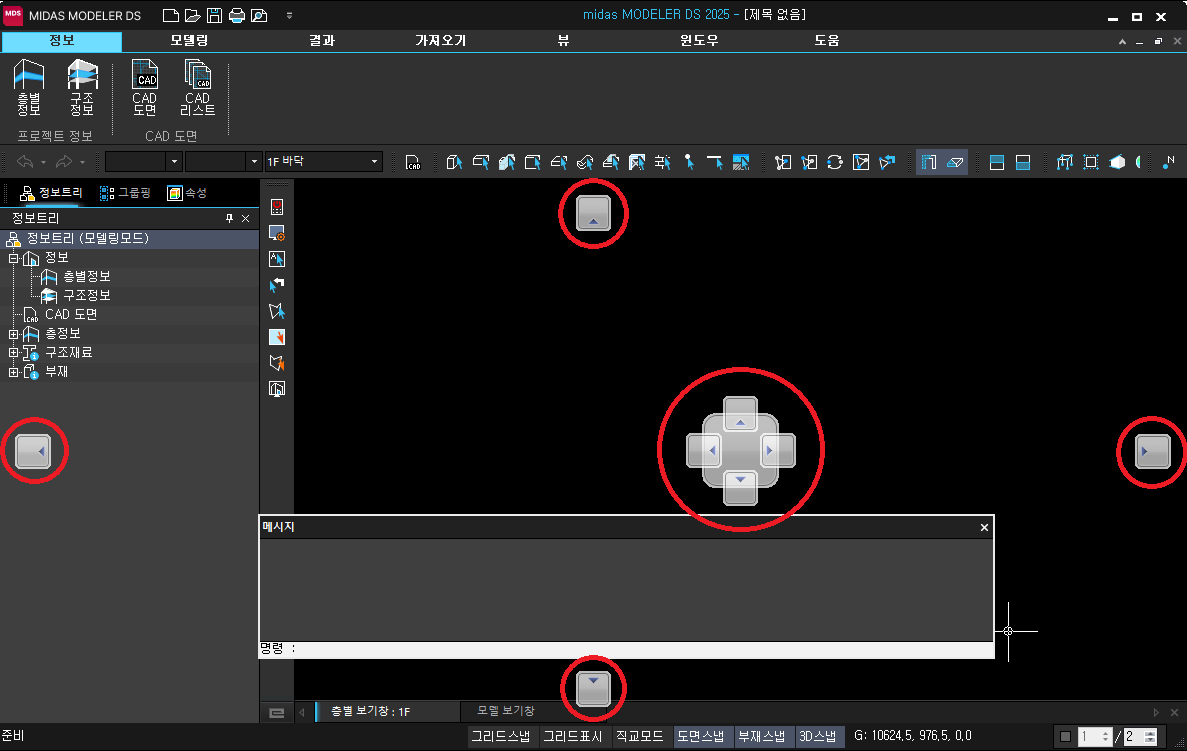

프로그램 전체 창의 네 모서리부분에 제목표시줄을 클릭한 상태로 모서리부분으로 메시지창을 가지고 가면 자동으로 모서리에 결합됩니다.

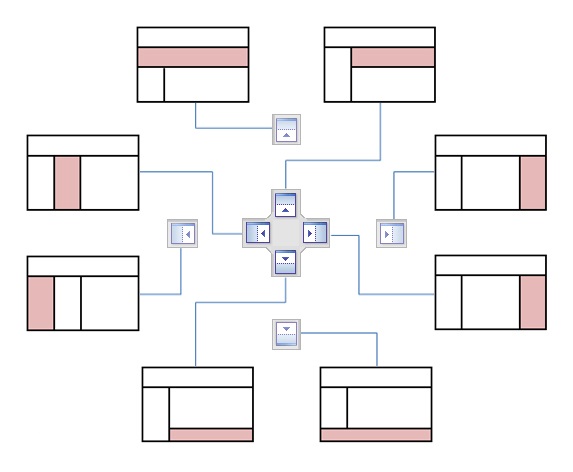

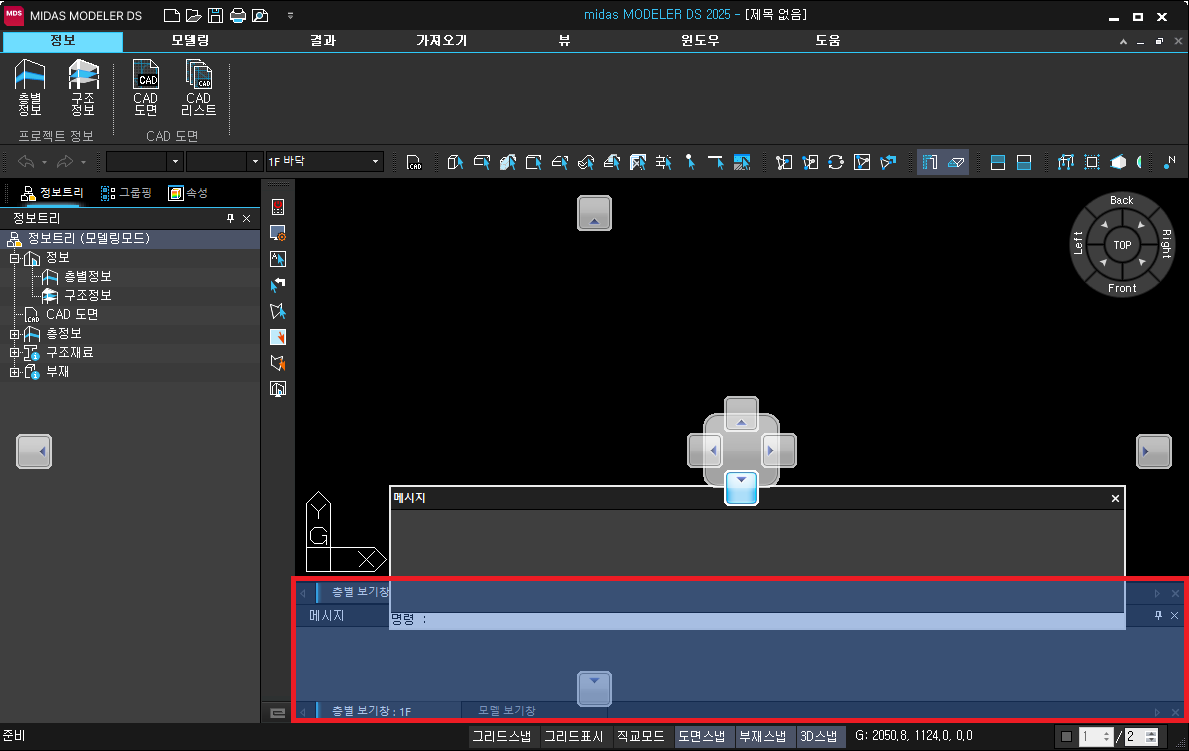

또는 제목표시줄을 클릭한 상태로 메시지창 영역으로 이동하면 아래과 같은 기호가 나타나며 원하는 위치의 기호로 창을 가지고 가면 결합될 창의 위치를 미리 보여줍니다. 원하는 위치인 경우 마우스 클릭을 해제하면 해당 위치로 메시지창이 결합됩니다.
