- 프로그램의 주요 기능 중의 하나로 작업 중에 생성되는 모델링 관련 정보를 바로 확인, 수정할 수 있는 정보트리를 포함하여 속성 창과 그룹핑 창을 볼 수 있습니다.

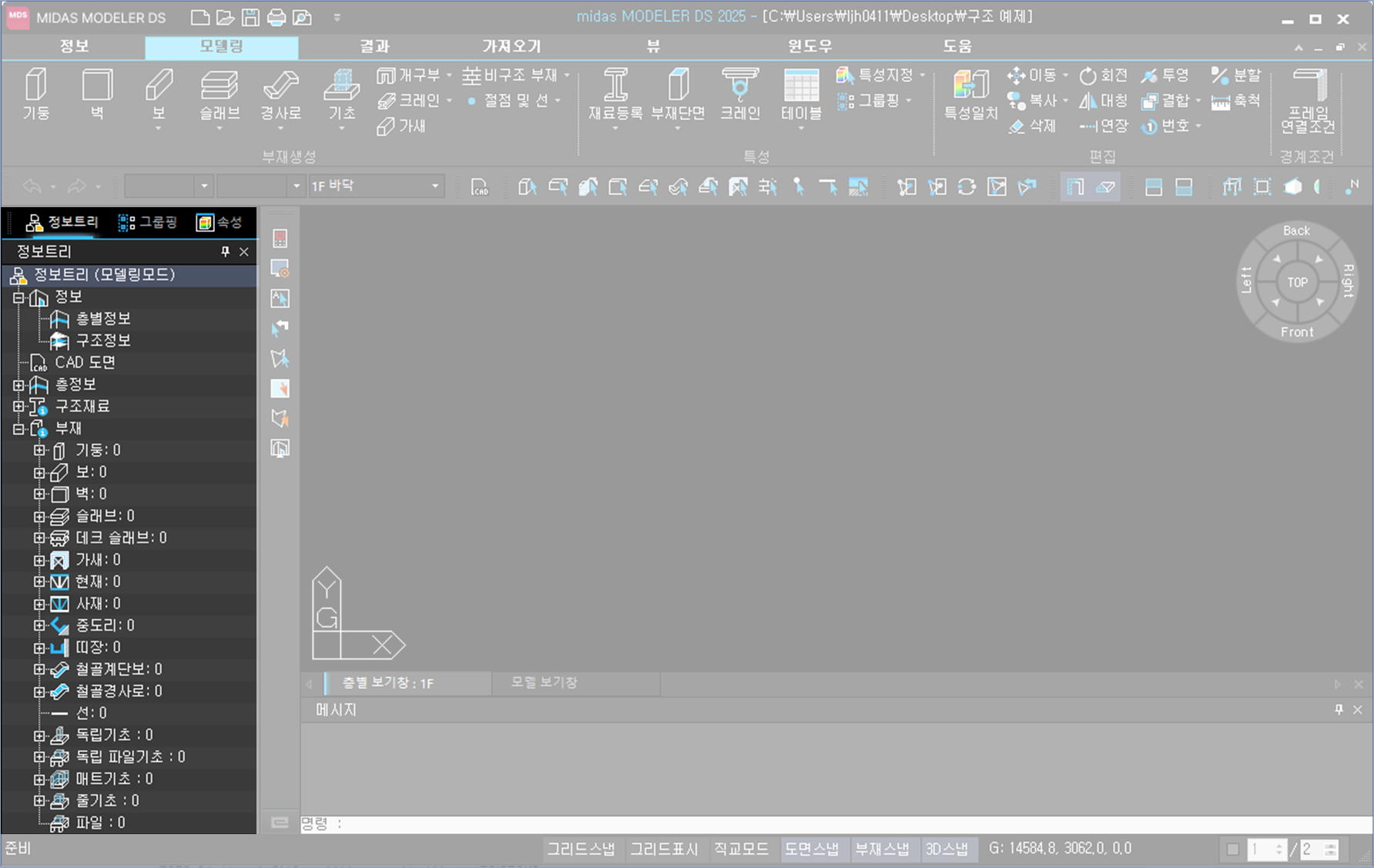

화면구성
| 정보트리 창 | 속성 창 | 그룹핑 창 | |
메뉴구성

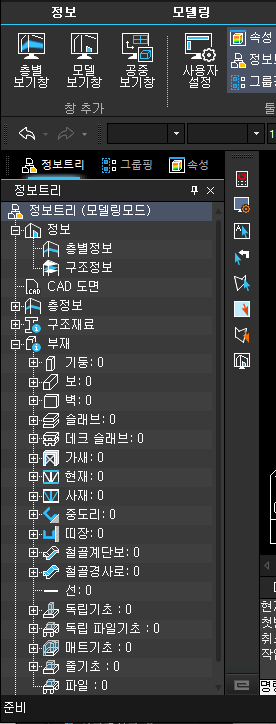

정보트리 창

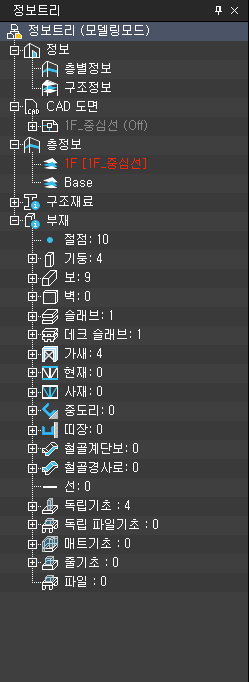

모델링 정보를 트리형태로 보여주는 창

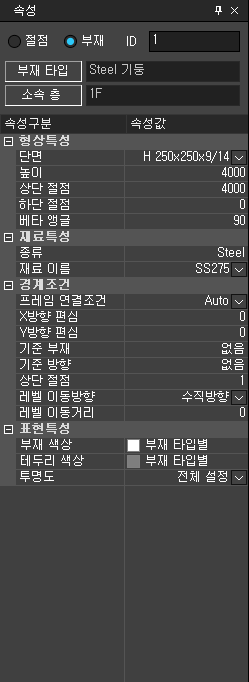

속성 창
부재의 속성 정보를 보여주는 창

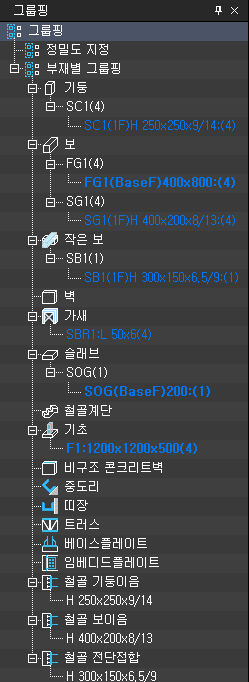

그룹핑 창
부재의 그룹명을 보여주는 창
정보입력 대화상자
메인메뉴의 기능 중 설정 값이나 변수 값을 작업정보창의 대화상자를 통해 입력하는 경우도 있습니다.
기능
열린창 확인
작업정보창 상부의 내용을 보면 현재 열려 있는 창을 확인할 수 있습니다. 정보창 명을 클릭하면 해당 정보창의 내용을 볼 수 있습니다.
창 열기/닫기
메인메뉴에서 [윈도우]탭 > [툴바] 패널 에서 정보창을 클릭하여 열거나 닫습니다.
속성창의 경우 작업창에서 부재를 더블클릭하여 열 수도 있습니다.
정보창 상단의 X를 클릭하여 정보창을 닫을 수 있습니다.
자동고정/자동접기
정보창 상단의 버튼으로 정보창을 접을 수 있으며 작업창을 넓게 사용할 수 있습니다.
정보창이 고정인 상태

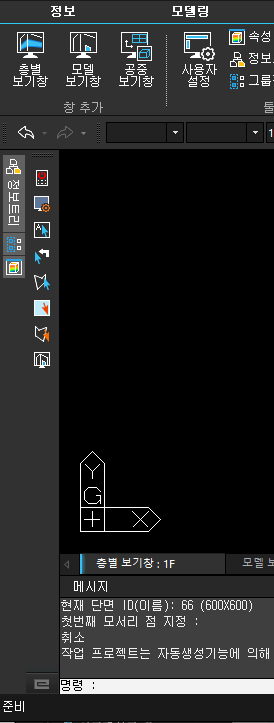

정보창이 자동 접기 상태
고정인 상태 자동 접기 상태
정보창이 접혀 있는 경우 정보창의 이름위에 마우스를 가져가면 자동으로 해당 정보창이 펼쳐집니다.
마우스가 정보창에서 벗어나면 자동으로 정보창이 접힙니다.
정보창을 다시 펼치려는 경우 를 클릭하여 고정상태로 변경합니다.

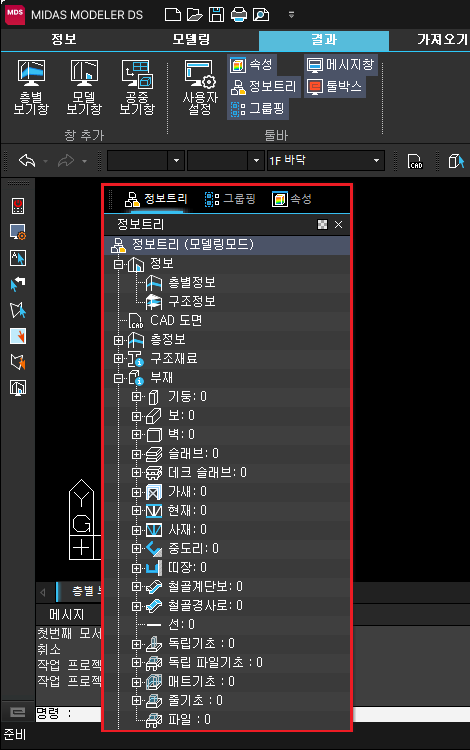

분리하기
정보창 상부의 제목표시줄을 더블클릭 합니다.
또는 제목표시줄을 클릭한 상태로 드래그 & 드롭 으로 정보창 영역 외 부분에 놓으면 정보창이 분리됩니다.
분리된 정보창은 프로그램영역 외부에 있게 됩니다.
결합하기
분리되어 있는 정보창 상부의 제목표시줄을 더블클릭 하여 프로그램 전체 창에 붙일 수도 있습니다.
프로그램 전체 창의 네 모서리부분에 제목표시줄을 클릭한 상태로 모서리부분으로 정보창을 가지고 가면 자동으로 모서리에 결합됩니다.

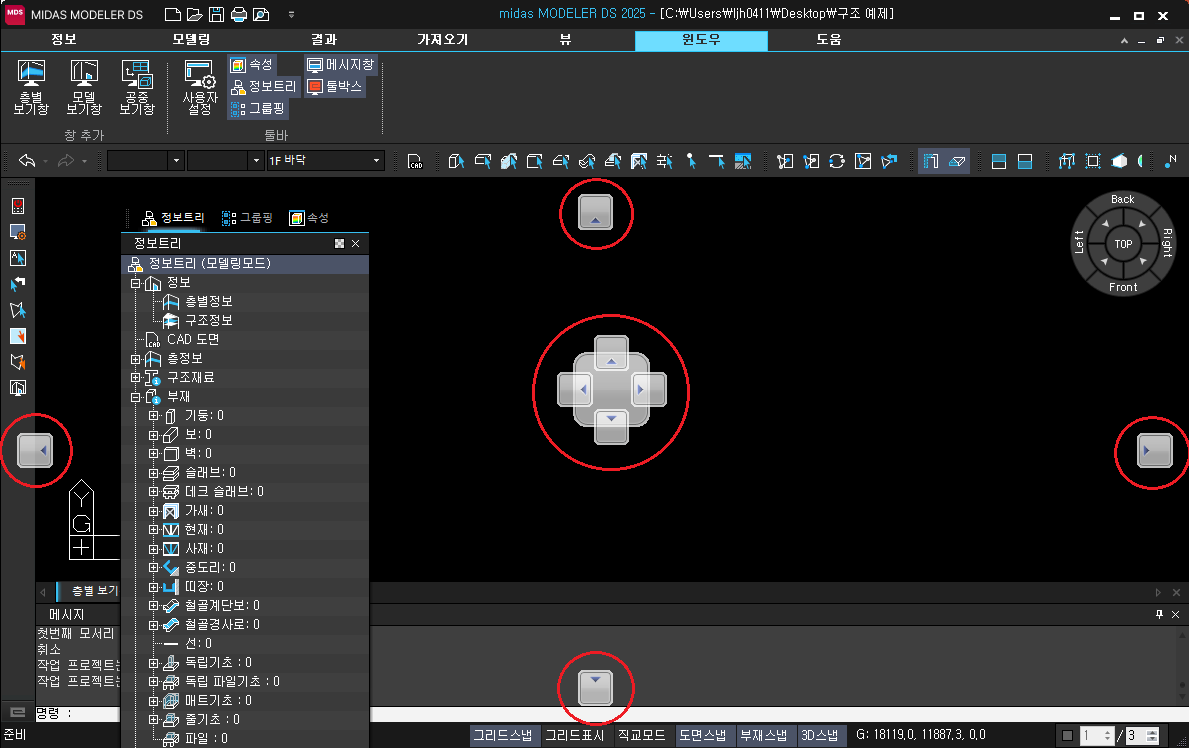

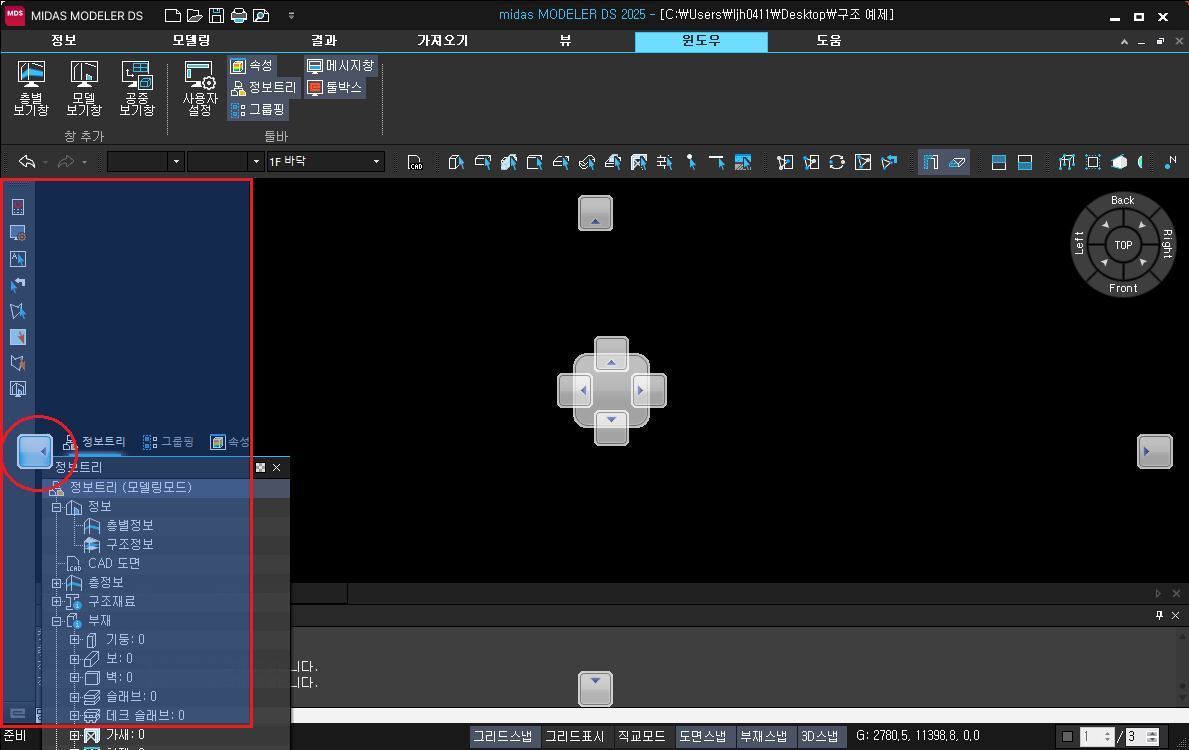

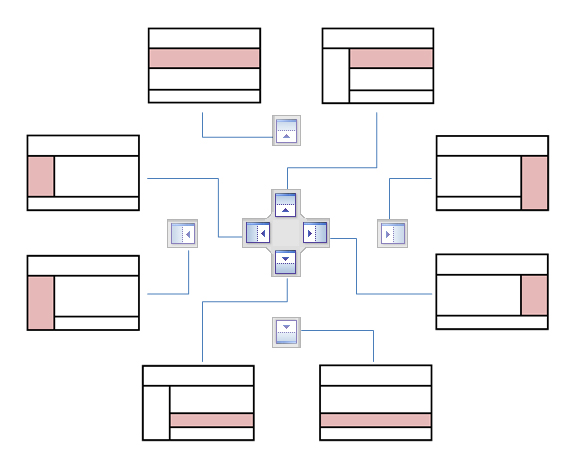

또는 제목표시줄을 클릭한 상태로 작업창 영역으로 이동하면 다음과 같은 기호가 나타나며 원하는 위치의 기호로 창을 가지고 가면 결합될 창의 위치를 미리 보여줍니다. 원하는 위치인 경우 마우스 클릭을 해제하면 해당위치로 작업창이 결합됩니다.
