- 3D로 모델링할 수 있는 기본 작업공간입니다.

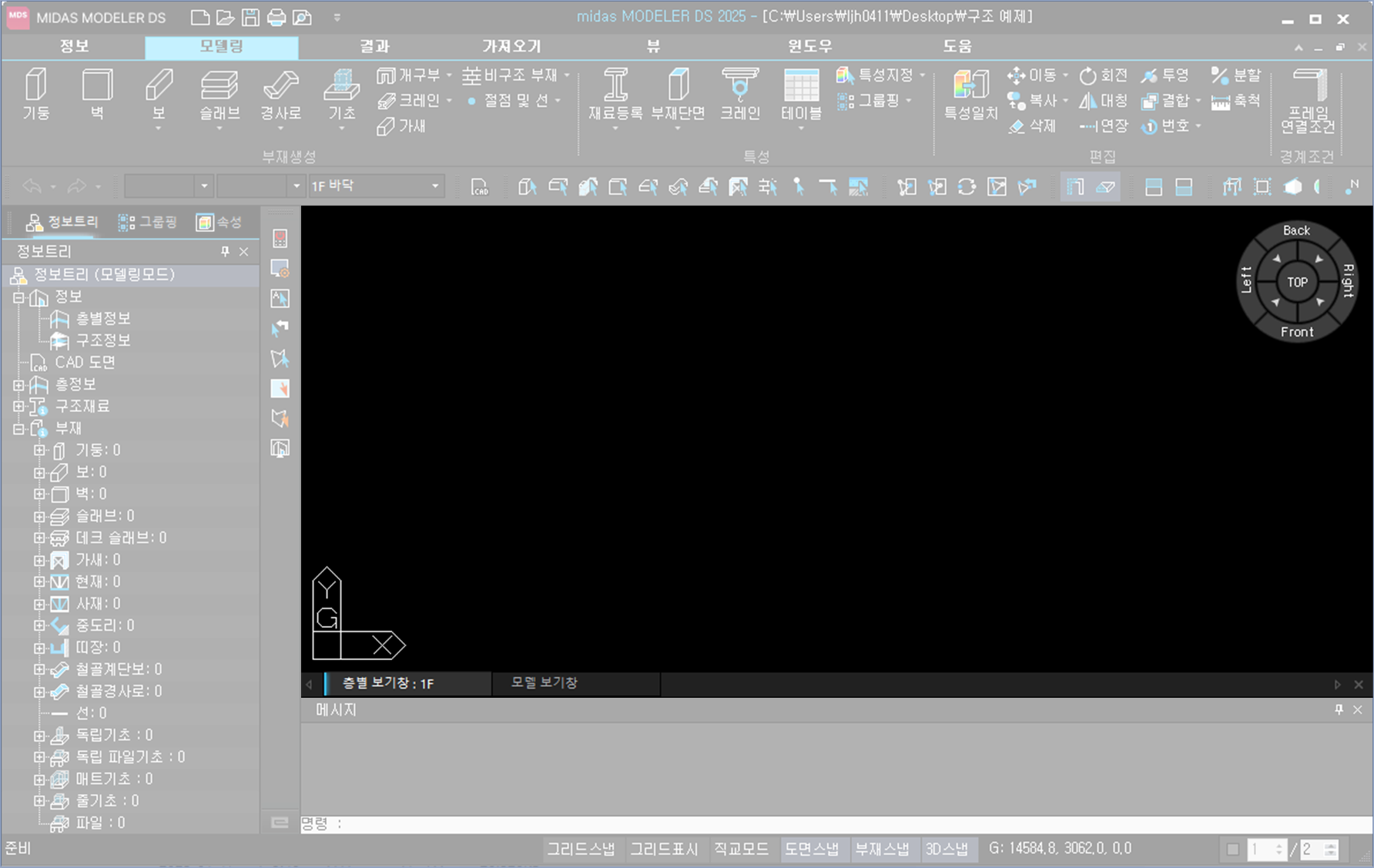

화면구성
메뉴구성

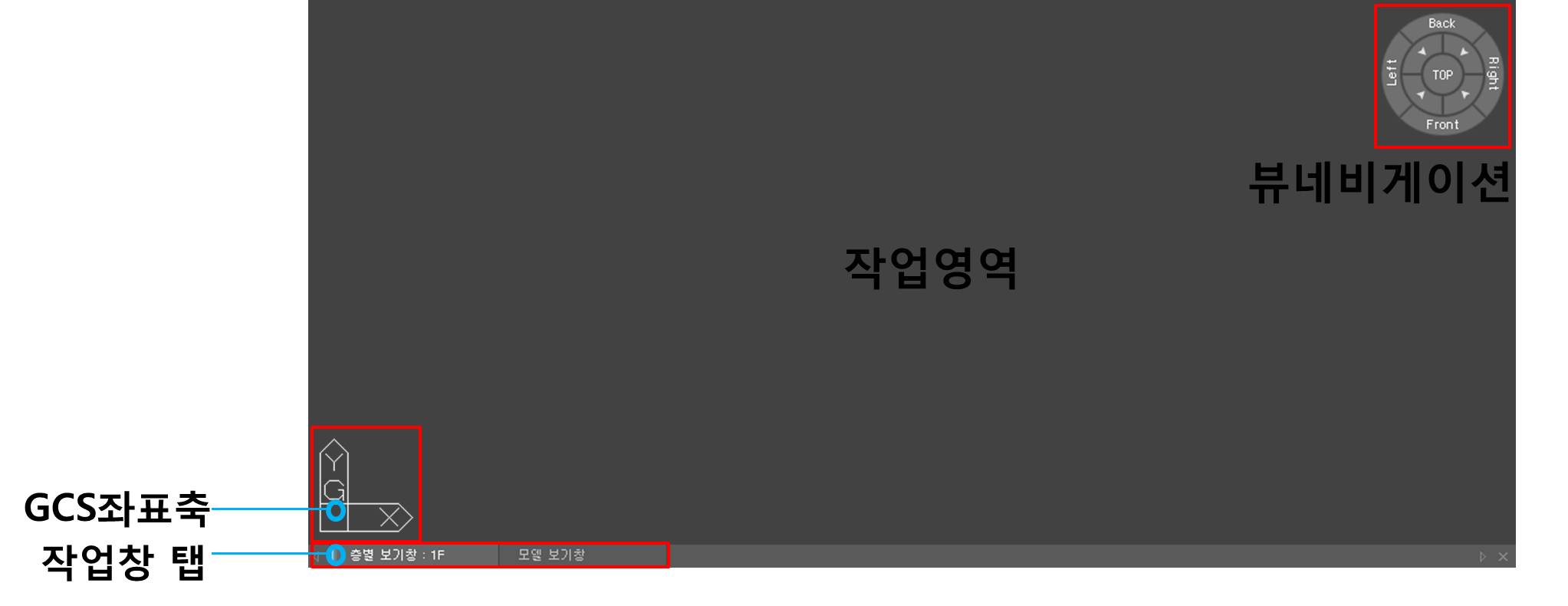

작업영역
모델링 작업공간이며 모델과 관련된 정보를 확인할 수 있는 영역입니다.
작업창 탭
현재 작업중인 작업창의 속성을 보여줍니다. 탭을 클릭하면 해당 작업창이 활성화 되어 상황에 맞는 작업창을 선택하여 사용할 수 있습니다.
층별 보기창
설정한 층의 도면을 기준으로 상부층과 하부층이 보여집니다. 모델링은 도면을 기준으로 상부층의 부재, 하부층의 부재들을 생성, 편집할 수 있습니다.작업창 상단에는 작업층 설정 기능이 있어 모델링을 원하는 작업층을 선택할 수 있습니다.
작업층은 층별정보에서 작성한 층수를 기반으로 원하는 층의 바닥을 선택하도록 되어 있습니다.
2층 바닥을 작업층으로 선택하면 1층에 소속된 부재들과 2층에 소속된 부재들만 활성화됩니다.
화면 하단에 있는 스냅설정 에서 [3D스냅]을 끄고 작업을 해 보면 작업층의 특성을 명확히 알 수 있을 것입니다.
모델 보기창
모든 층이 전체적으로 보여집니다.
전체 층을 자유롭게 확인하며 부재를 생성, 편집할 수 있습니다.
구조물 전체의 모습을 확인하며 모델을 수정할 때 편리합니다.

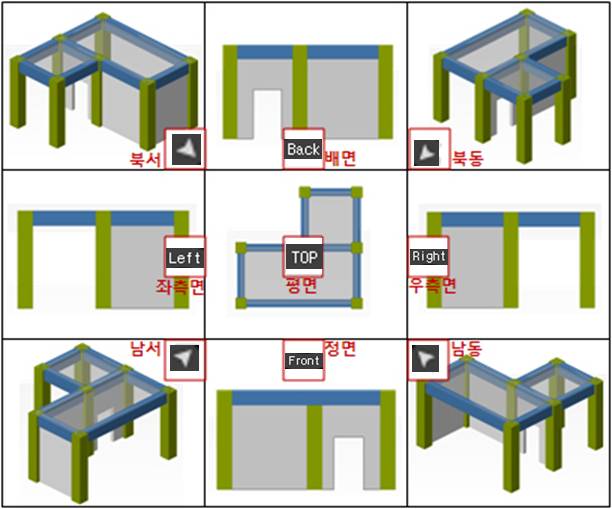

뷰 네비게이션
작업 중인 모델의 시점을 빠르게 변경할 수 있습니다.
(Y방향이 북쪽인 경우)
GCS 좌표축 : Global Coordinate Axis
작업공간의 좌표를 나타냅니다.
GCS는 전체좌표계라고 부르며 좌표축은 전체좌표계의 X좌표와 Y좌표를 나타내고 있습니다.
부재를 이동, 복사 등의 좌표를 입력하여 편집하는 경우 기준이 되는 좌표이며, 사용자가 수정할 수 없습니다.
정보
작업 창 추가
메인메뉴에서 [윈도우] 탭 > [창 추가] 패널 > [층별 보기창] 을 클릭하여 층별 보기창을 추가할 수 있고,
메인메뉴에서 [윈도우] 탭 > [창 추가] 패널 > [모델 보기창] 을 클릭하여 모델 보기창을 추가할 수 있습니다.
작업창 닫기
프로그램 창 우측 상단에 있는 X 표를 클릭하거나 작업창 탭 우측에 있는 X표를 클릭하면 현재 보고 있는 작업창이 닫힙니다.

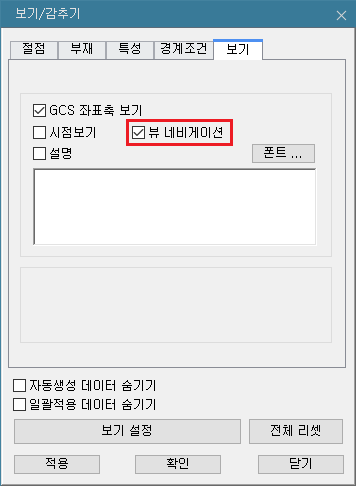

뷰 네비게이션 보기 / 감추기
메인메뉴 [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] (또는 도구메뉴 ) 대화상자의 [보기]탭에서 ‘뷰 네비게이션’항목을 보기/감추기 설정할 수 있습니다.

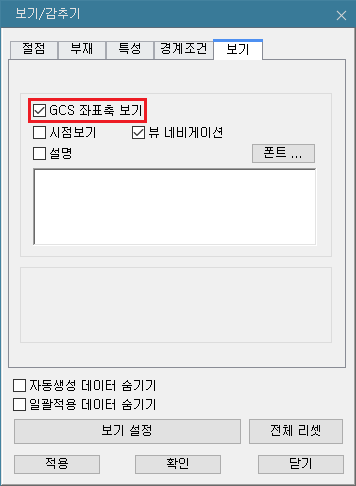

GCS 좌표축 보기/감추기
메인메뉴 [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] (또는 도구메뉴 ) 대화상자의 [보기[탭에서 ‘GCS 좌표측 보기’항목을 보기/감추기 설정할 수 있습니다.
