- 새로운 프로젝트를 시작하거나 프로젝트 열기, 저장, 인쇄, 미리 보기 등의 프로그램 기본 기능을 쉽게 사용할 수 있습니다.

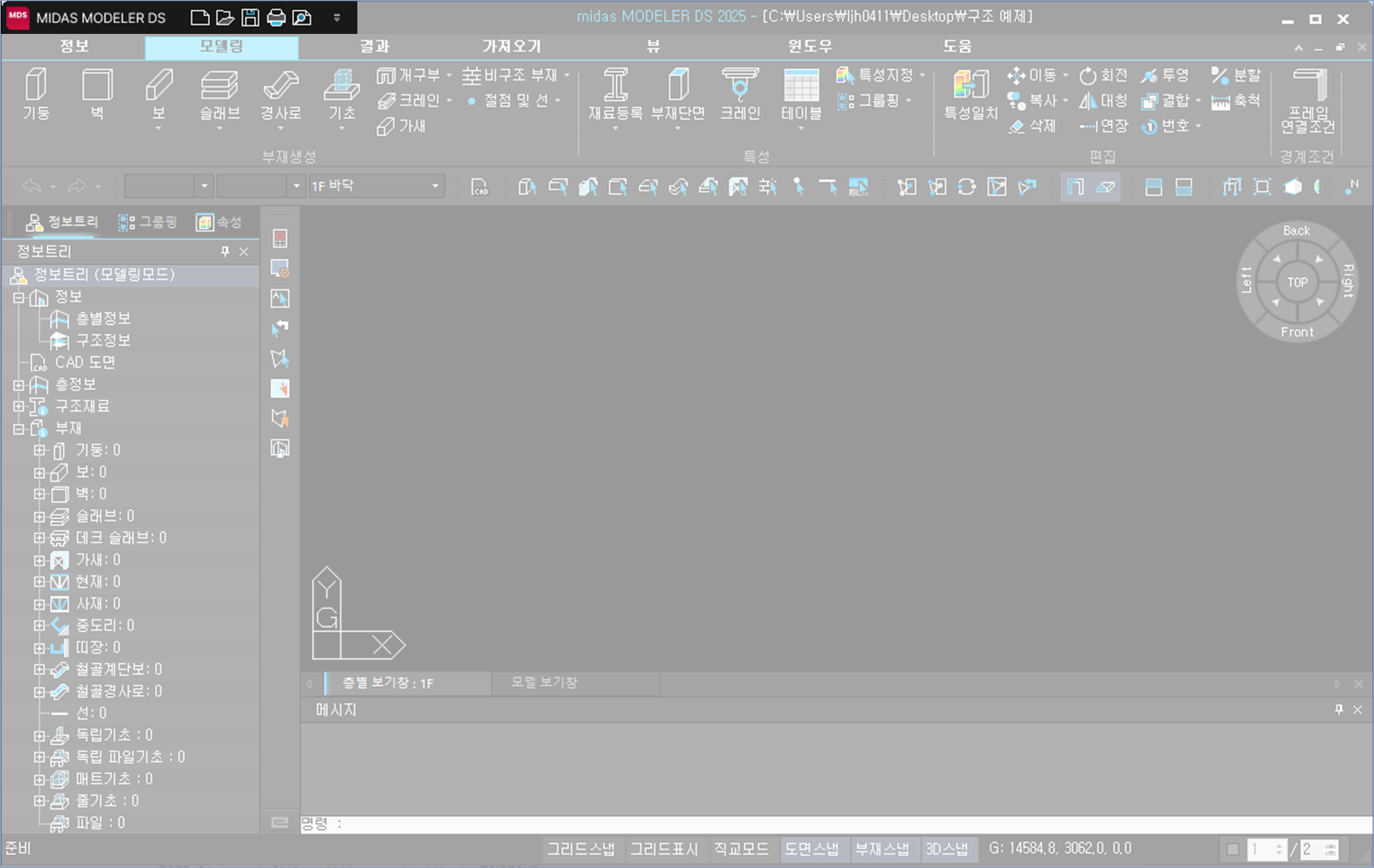

화면구성
메뉴구성

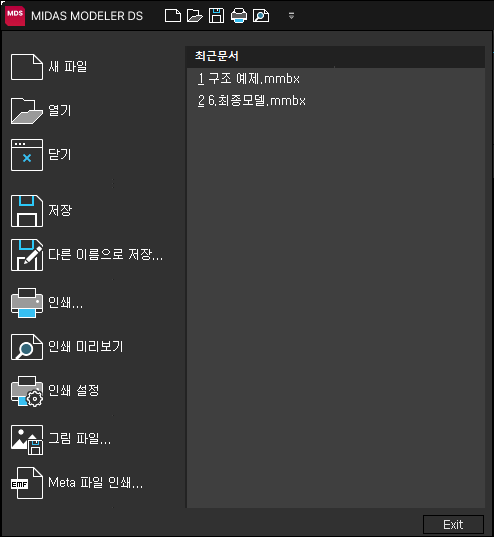

MIDAS MODELER DS 단추
클릭하면 아래와 같은 메뉴가 나타납니다.
새 파일(Ctrl +N)
방법1.
1) [빠른메뉴]의 [MIDAS MODELER DS 단추]를 클릭합니다.
2) [새 파일]을 클릭합니다.
방법 2.
1) [빠른 실행 단추] > [새 파일] 아이콘 클릭

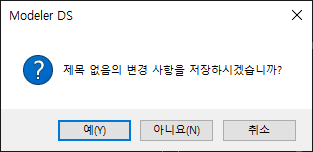

새로운 작업을 실행할 수 있습니다. 만약 기존에 작업하고 있는 프로젝트의 최종작업이 저장되지 않은 경우 기존 작업 파일의 저장여부를 묻는 창이 나타납니다.
열기(Ctrl +O)
방법1.
1) [빠른메뉴]의 [MIDAS MODELER DS 단추]를 클릭합니다.
2) [새 파일]을 클릭합니다.
3) 열기창이 나타나며, 파일경로를 따라 찾는 위치에서 파일을 선택합니다.
4) 파일명을 더블클릭하거나 [열기] 버튼을 클릭합니다.
방법 2.
1) [빠른 실행 단추] > [열기] 아이콘 클릭
기존에 작업한 파일을 불러올 수 있습니다. 파일형식이 .mmbx 인 파일을 열 수 있습니다. .bak 파일(백업파일)을 열려면 파일형식을 .bak 에서 .mmbx로 변경 후 파일을 엽니다.
닫기
현재 작업중인 파일을 닫습니다. 현재 작업 중인 프로젝트의 최종 작업 내용이 저장되어 있지 않은 경우 닫기 전 저장여부를 확인하는 창이 나타납니다.
저장(다른이름으로 저장...)
방법1.
1) [빠른메뉴]의 [MIDAS MODELER DS 단추]를 클릭합니다.
2) [저장]을 클릭합니다.
3) 저장창이 나타나며, 파일경로를 지정합니다.
4) 저장할 이름을 [파일이름]란에 입력한 후 [저장] 버튼을 클릭합니다.
방법 2.
1) [빠른 실행 단추] > [저장] 아이콘 클릭
작업 중이거나 작업을 마친 후 프로젝트 파일을 저장할 수 있습니다.

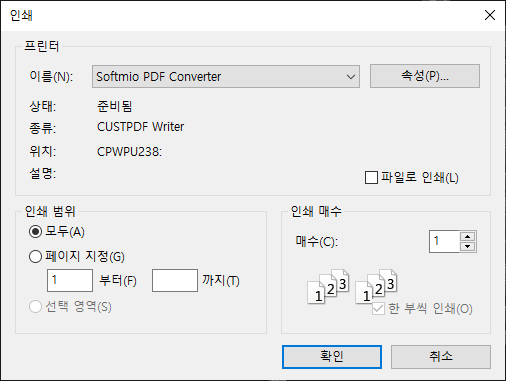

인쇄(Ctrl +P)
현재 작업창에서 보여지는 그래픽 화면을 그대로 출력해 줍니다.

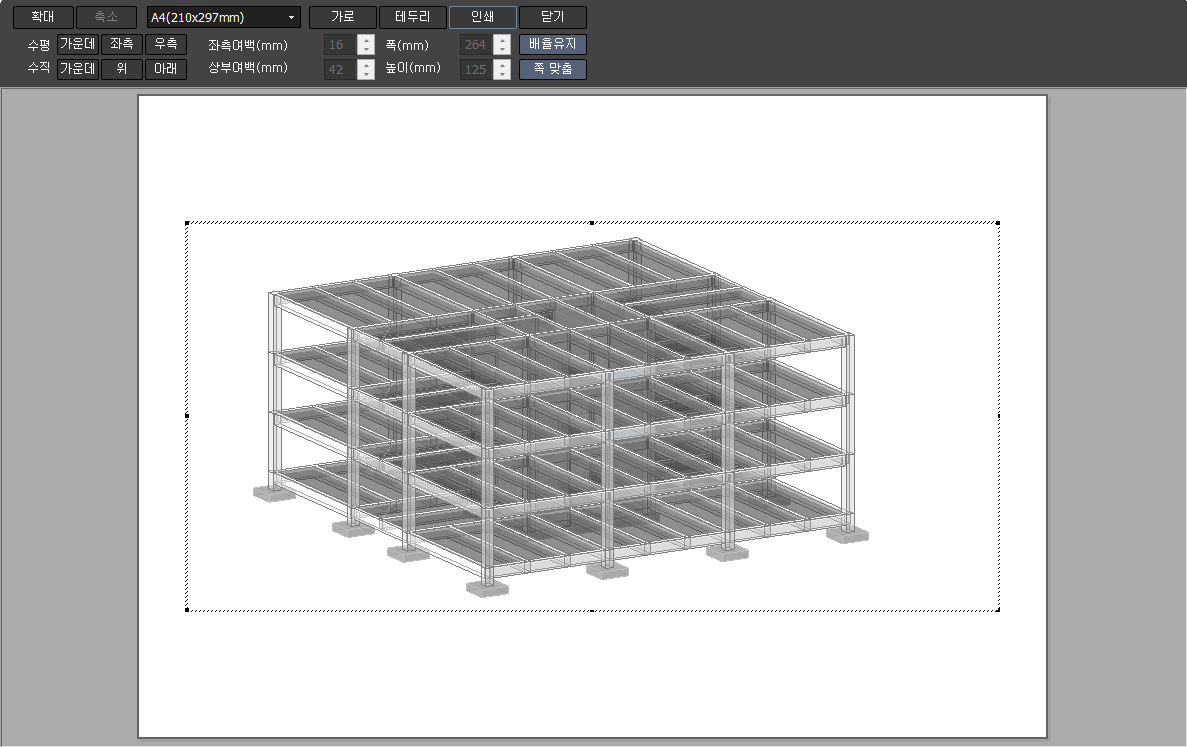

인쇄 미리보기
인쇄 미리보기 기능을 이용하여 인쇄 할 내용을 미리 확인, 수정할 수 있습니다. 또한 상부 메뉴를 통해 용지크기, 방향, 맞춤 크기 등을 조정할 수 있습니다.
인쇄 미리보기 활용가이드 자세히 보기

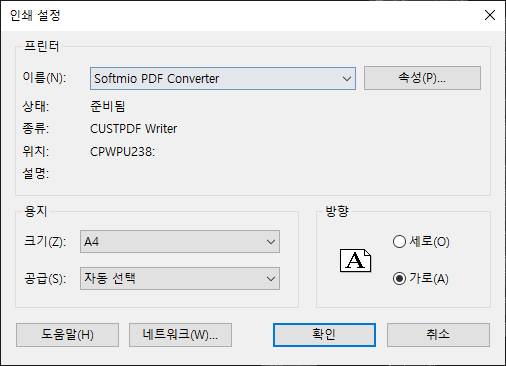

인쇄 설정
인쇄설정 기능에서 인쇄 미리보기 기능처럼 용지의 크기와 방향 등을 설정할 수 있습니다.

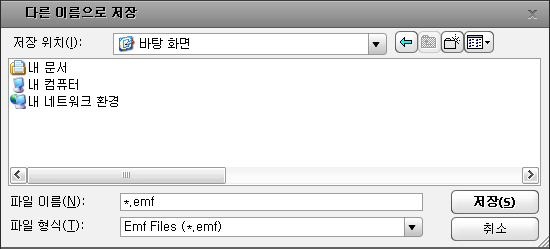

그림 파일...
작업창의 내용을 출력물이 아닌 파일로 저장하려면 그림파일 기능을 사용합니다. 모델창의 화면을 emf, bmp, dxf, dwg 형식으로 저장할 수 있습니다. dxf, dwg 형식으로 저장하는 경우 3D 캐드 파일이 아닌 작업상의 화면을 2D로 저장합니다.

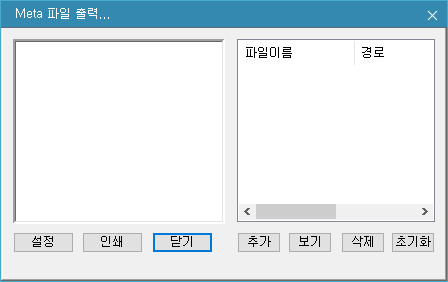

Meta 파일 인쇄...
최근 문서
최근 작업한 파일들의 목록을 보여줍니다. 최근에 작업한 파일일수록 목록의 상단에 보여집니다. 보여지는 파일 개수는 [도면] 탭 > [환경설정] 패널 > [작업환경]에서 ‘최근 작업문서 개수’로 설정할 수 있습니다.
Exit
프로그램을 종료합니다. 현재 작업 중인 프로젝트의 최종 작업 내용이 저장되어 있지 않은 경우 종료 전 저장여부를 확인하는 창이 나타납니다.

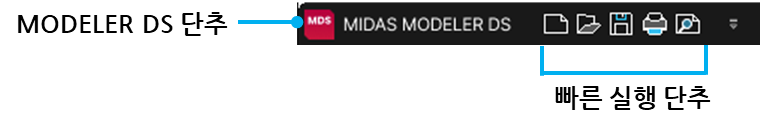

빠른 실행 단추
[MIDAS MODELER DS 단추]의 메뉴 중에서 자주 사용하는 새 파일, 열기, 저장, 인쇄, 인쇄 미리보기 기능을 바로 사용할 수 있도록 빠른 실행 단추로 구성하였습니다.
[MIDAS MODELER DS 단추]로 메뉴 목록을 따로 열 필요 없이 5가지 기능을 바로 실행하실 수 있습니다.
빠른 실행 단추 우측에 있는 화살표를 클릭하여 설정을 편집할 수 있습니다.
