- 작업층 선택박스를 포함하여 사용빈도가 높은 메뉴를 도구막대로 만들어 제공합니다.

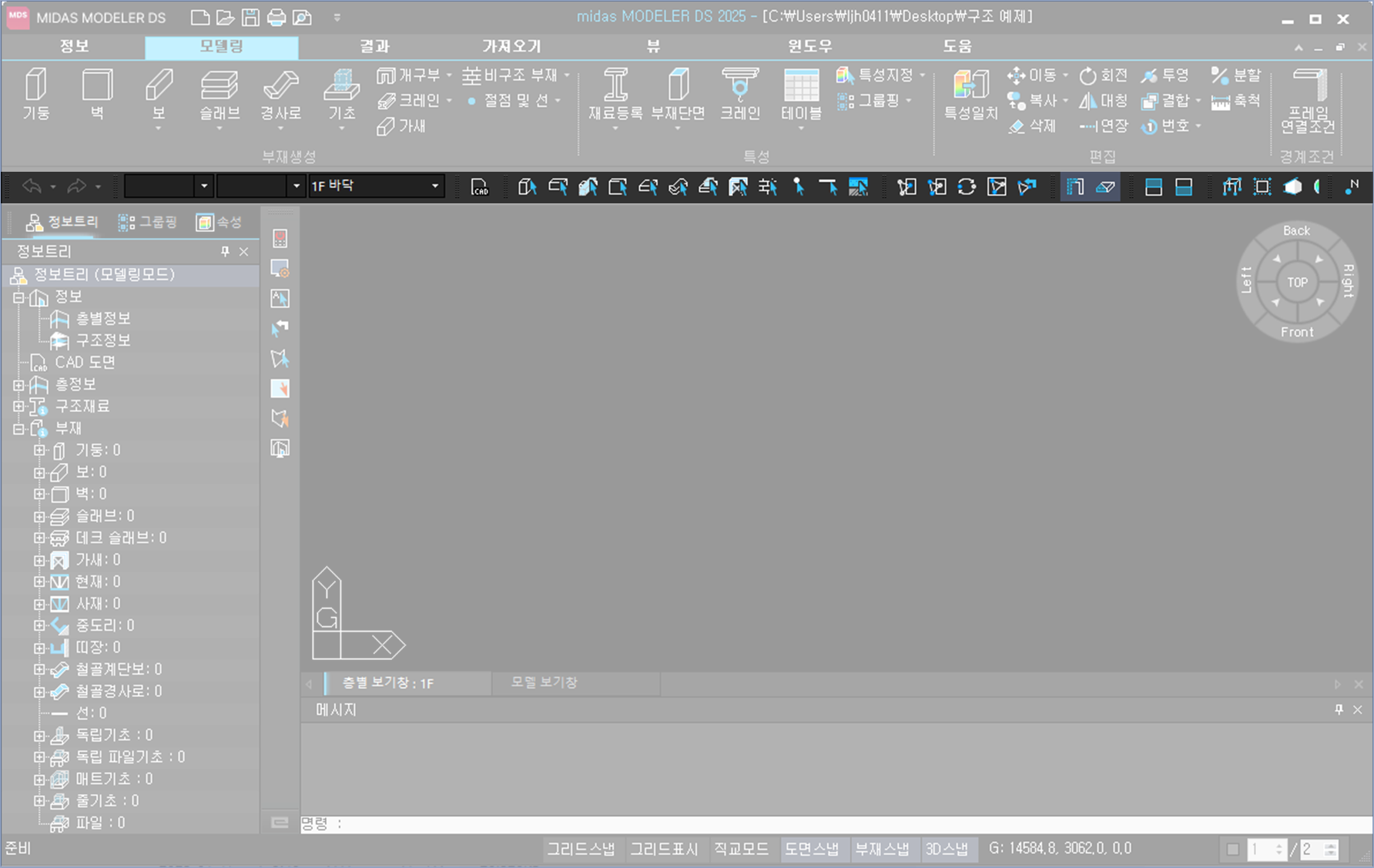

화면구성
메뉴구성
| 탭 | 아이콘 | 이름 | 설명 | 메인메뉴 경로 |
| 동적뷰 | 회전 | 마우스의 움직임에 따라 시점을 회전시킵니다. | [뷰] 탭 > [동적뷰] 패널 > [동적뷰] > [회전] | |
| 확대/축소 | 마우스의 움직임에 따라 시점을 확대,축소시킵니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [확대] | ||
| 이동 | 마우스의 움직임에 따라 시점을 이동시킵니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [이동] |
| 보기/ 감추기 |
보기/감추기 | 속성데이터(경계조건, 하중 등)의 입력상태를 확인 | [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] | |
| 보기설정 | 그래픽,문자,기호 등에 대한 표현형식을 수정,변경 | [뷰] 탭> [디스플레이] 패널> [보기설정] |
| 보기설정 | 와이어프레임 | 모델링을 구조선만으로 화면에 표시합니다. | [뷰] 탭 > [보기설정] 패널 > [와이어프레임] | |
| 분리보기 | 부재의 크기를 일정 비율만큼 축소하여 나타냅니다. | [뷰] 탭 > [보기설정] 패널 > [분리보기] | ||
| 투시도 | 원근감을 부여하여 투시도 형태로 나타냅니다. | [뷰] 탭 > [보기설정] 패널 > [투시도] | ||
| 렌더링 | 모델을 가상 3차원공간으로 연출하여 제공합니다. | [뷰] 탭 > [보기설정] 패널 > [렌더링] |
| 부재 좌표축 |
부재좌표축 | 각 부재들의 부재좌표축을 표시합니다. | [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] > [부재] 탭 |
| 부재 투명도 |
부재 | 부재를 반투명 혹은 불투명하게 봅니다. | |
| 슬래브 | 슬래브를 반투명 혹은 불투명하게 봅니다. |
| 부재별 선택 |
기둥 선택 | 선택한 부재나 영역에서 기둥 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [기둥] | |
| 큰보 선택 | 선택한 부재나 영역에서 보 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [큰보] | ||
| 작은보 선택 | 선택한 부재나 영역에서 작은보 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [작은보] | ||
| 벽 선택 | 선택한 부재나 영역에서 벽 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [벽] | ||
| 슬래브 선택 | 선택한 부재나 영역에서 슬래브 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [슬래브] | ||
| 경사로 선택 | 선택한 부재나 영역에서 경사로 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [경사로] | ||
| 기초 선택 | 선택한 부재나 영역에서 기초 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [기초] | ||
| 가새 선택 | 선택한 부재나 영역에서 가새 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [가새] | ||
| 비구조부재 선택 |
선택한 부재나 영역에서 비구조 부재만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [비구조부재] | ||
| 절점 선택 | 선택한 부재나 영역에서 절점만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [절점] | ||
| 선 선택 | 선택한 부재나 영역에서 선만 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [선] |
| 선택/ 취소 |
창선택 | 대상을 직사각형 경계로 지정하여 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [창] | |
| 다각형 선택 | 대상을 다각형 경계로 지정하여 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [다각형] | ||
| 교차선 선택 | 임의의 직선을 그어서 교차하는 부재를 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [교차선] | ||
| 이전 선택 | 가장 최근의 선택상태를 재호출합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [이전선택] | ||
| 전체 선택 | 모든 절점 및 부재를 선택합니다. | [뷰] 탭 > [선택활성] 패널 > [선택] > [전체선택] | ||
| 창 선택 해제 |
대상을 직사각형 경계를 지정하여 선택해제합니다. | [뷰] 탭 > [선택활성] 패널 > [선택해제] > [창선택] | ||
| 전체 선택 해제 |
선택된 대상 전체를 선택해제합니다. | [뷰] 탭 > [선택활성] 패널 > [선택해제] > [전체해제] |
| 시점 | 표준 | 3D 로 보는 모델형상(Isometric View)이 나타납니다. | [뷰] 탭 > [동적뷰] 패널 > [시점] > [표준] | |
| 상면 | (+Z)축 방향에서 모델을 보는 형상이 나타납니다. | [뷰] 탭 > [동적뷰] 패널 > [시점] > [상면] | ||
| 저면 | (-Z)축 방향에서 모델을 보는 형상이 나타납니다. | [뷰] 탭 > [동적뷰] 패널 > [시점] > [저면] | ||
| 좌측 | (-X)축 방향에서 모델을 보는 형상이 나타납니다. | 뷰] 탭 > [동적뷰] 패널 > [시점] > [좌측] | ||
| 우측 | (+X)축 방향에서 모델을 보는 형상이 나타납니다. | [뷰] 탭 > [동적뷰] 패널 > [시점] > [우측] | ||
| 정면 | (-Y)축 방향에서 모델을 보는 형상이 나타납니다. | 뷰] 탭 > [동적뷰] 패널 > [시점] > [정면] | ||
| 배면 | (+Y)축 방향에서 모델을 보는 형상이 나타납니다 | [뷰] 탭 > [동적뷰] 패널 > [시점] > [배면] |
| 실행취소 / 다시실행 |
실행취소 | 방금 전에 수행한 동작을 다시 원래대로 되돌립니다. | |
| 다시실행 | 실행 취소했던 명령이나 동작을 다시 실행합니다. |
| 절점/부재/작업층 선택 | 절점 선택 | 절점번호를 입력하면 해당 절점이 선택됩니다. | |
| 부재 선택 | 부재번호를 입력하면 해당 절점이 선택됩니다. | ||
| 작업층 선택 | 층별 보기창에서 작업할 작업층을 선택합니다. |
| 층 번호 레이블 | 절점 번호 | 절점번호가 나타납니다. | [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] > [절점] 탭 | |
| 부재 번호 | 부재번호가 나타납니다. | [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] > [부재] 탭 | ||
| 층 이름 | 층 이름과 층고가 나타납니다. | [뷰] 탭 > [디스플레이] 패널 > [보기/감추기] > [층] 탭 |
| 층 활성 | 상부층 | 층별 보기창에서 작업층의 상부부재만 활성화합니다. | |
| 하부층 | 층별 보기창에서 작업층의 하부부재만 활성화합니다. |
| 화면갱신 | 화면재생성 | 화면에 잔여영상을 깨끗한 상태로 그려줍니다. | [뷰] 탭 > [동적뷰] > 패널 > [화면재생성] | |
| 초기뷰 | 모델 화면을 초기상태로 되돌립니다. | [뷰] 탭 > [동적뷰] 패널 > > [초기뷰] |
| 확장뷰 | 전체화면 | 모델이 작업화면크기로 확대 또는 축소됩니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [전체화면] | |
| 창선택 | 지정한 직사각형 영역을 중심으로 확대됩니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [창선택] | ||
| 이전뷰 | 이전의 상태의 화면크기로 화면을 회귀시킵니다. | [뷰] 탭 > [동적뷰] 패널 >[확장뷰] > [이전] | ||
| 확대 | 작업화면의 크기를 기준으로 50% 확대합니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [확대] | ||
| 축소 | 작업화면의 크기를 기준으로 50% 축소합니다. | [뷰] 탭 > [동적뷰] 패널 > [확장뷰] > [축소] |
| 활성화 | 선택활성 | 선택된 대상만 화면에 나타납니다. | [뷰] 탭 > [선택활성] 패널 > [선택활성] | |
| 선택비활성 | 선택된 대상을 제외한 대상이 화면에 나타납니다. | [뷰] 탭 > [선택활성] 패널 > [선택비활성] | ||
| 활성전환 | 활성 대상과 비활성 대상이 바뀌어 나타납니다. | [뷰] 탭 > [선택활성] 패널 > [활성] > [활성전환] | ||
| 전체활성 | 모델 전체가 화면에 나타납니다. | [뷰] 탭 > [선택활성] 패널 > [활성] > [전체활성] | ||
| 이전활성 | 최근에 적용된 활성조건으로 상태를 복귀시킵니다. | [뷰] 탭 > [선택활성] 패널 > [활성] > [이전활성] |
| CAD도면 | CAD도면 | 구조 모델링을 위해 CAD도면을 편집합니다. | [정보] 탭 > [CAD도면] 패널 > [CAD도면] |
정보
사용자 설정
도구막대(툴바)는 층 선택 상자를 비롯해 리본메뉴의 기능 중 모델 선택, 모델 보기 기능 등을 위주로 제공합니다.
사용자의 필요와 기호에 따라 배치하여 사용할 수도 있습니다.
메인메뉴 [윈도우] 탭 > [툴바] 패널 > [사용자 설정]에서 원하는 도구막대를 활성화할 수 있습니다.
작업창이나 도구막대 위에서 마우스 우클릭을 하면 나오는 팝업메뉴의 ‘사용자지정 툴바…’를 이용하여도 [사용자 설정] 대화상자를 실행시킬 수 있습니다.
분리하기
도구상자의 맨 앞쪽 분리선을 더블클릭합니다.
또는 분리선을 클릭한 상태로 드래그 & 드롭으로 도구막대 영역 외 부분에 놓으면 도구상자가 분리됩니다.
결합하기

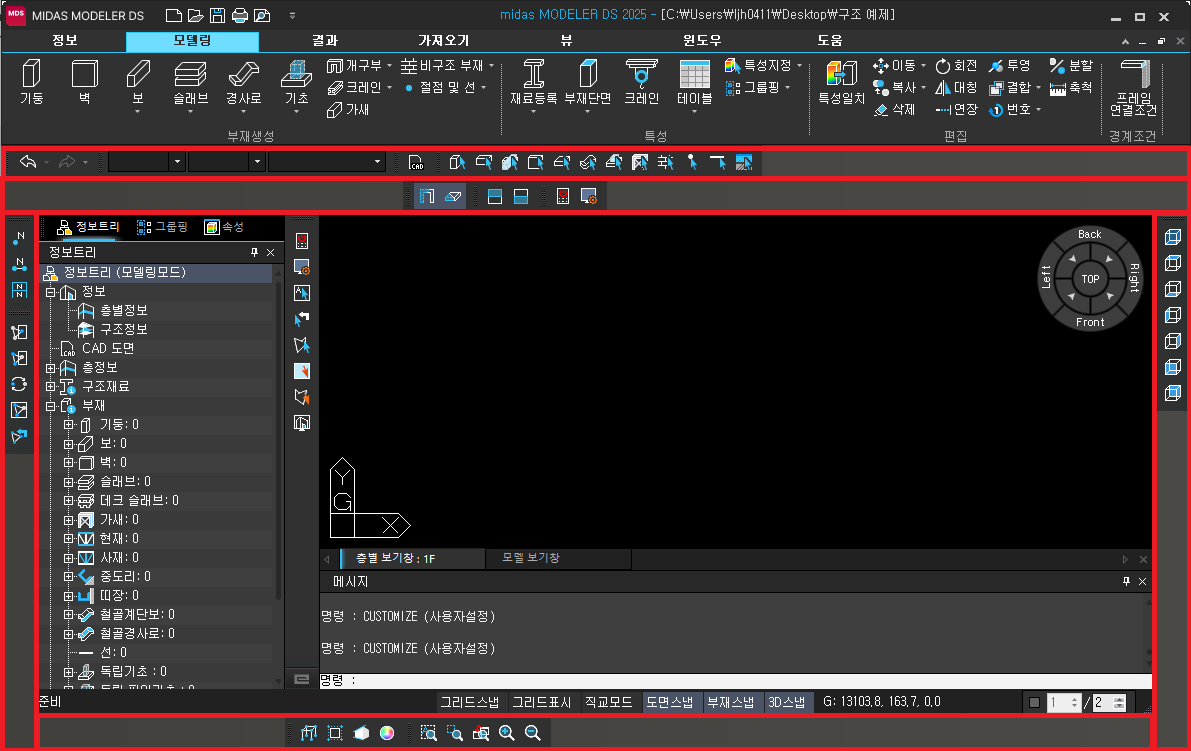

도구막대는 전체 창의 네 모서리에 붙일 수도 있습니다. 프로그램 창의 네 모서리부분에 도구막대를 클릭한 상태로 모서리부분으로 도구막대를 가지고 가면 자동으로 모서리에 결합합니다.

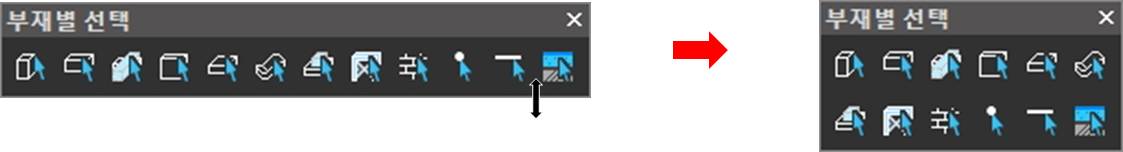

모양바꾸기
문서 창에서 분리한 도구 상자의 테두리에 마우스 포인터를 갖다 대면 마우스 포인터의 모양이 크기를 조절할 수 있는 모양( ↕또는↔ )으로 바뀝니다. 이 상태에서 마우스를 끌어 원하는 모양으로 만듭니다.
감추기
문서 창에서 분리한 도구 상자의 제목 막대 오른쪽에는 닫기 단추(x)가 나타납니다.
이 단추를 누르면 도구 상자 감추기 상태가 됩니다.
감춘 도구 상자를 다시 보이기 상태로 만들면 도구 상자를 감추었던 그 자리에 다시 나타납니다.
위치 기억
도구 막대의 위치와 모양은 프로그램을 끝내더라도 기억됩니다.
만일 도구 막대를 도구 막대 위치에서 분리해 놓고 프로그램을 끝낸다면,
다음에 다시 프로그램을 실행하였을 때에도 그 상태가 그대로 유지됩니다.
제한
도구 상자를 편집 창의 왼쪽이나 오른쪽에 세로로 길게 붙였을 화면상 일부 기능이 생략되어 보이지 않을 수 있습니다. 이 경우 도구막대를 2열로 배치하거나 잘 사용하지 않은 도구 막대를 닫는 것이 좋습니다.
