粘性/オイルダンパー

機能

粘性/オイルダンパーの属性を入力、修正、削除します。

呼出

リボンメニュー：境界条件 > その他 > 免震制振装置 > 粘性/オイルダンパー

入力

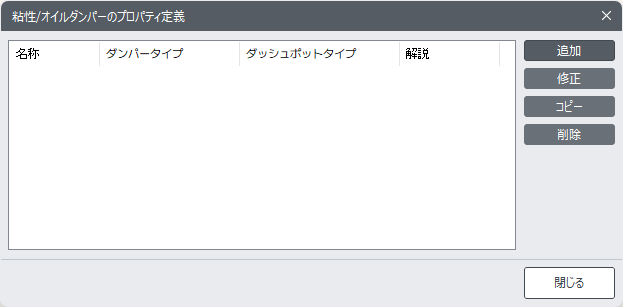

粘性/オイルダンパーのプロパティ定義ダイアログボックス

追加：粘性/オイルダンパー属性を新規で入力または追加する場合

修正 : 入力されている粘性/オイルダンパー属性を修正する場合

コピー : 類似したダンパー特性を入力する場合、リストをコピーして内容を一部修正

削除 : 入力済みのダンパー特性リストを削除

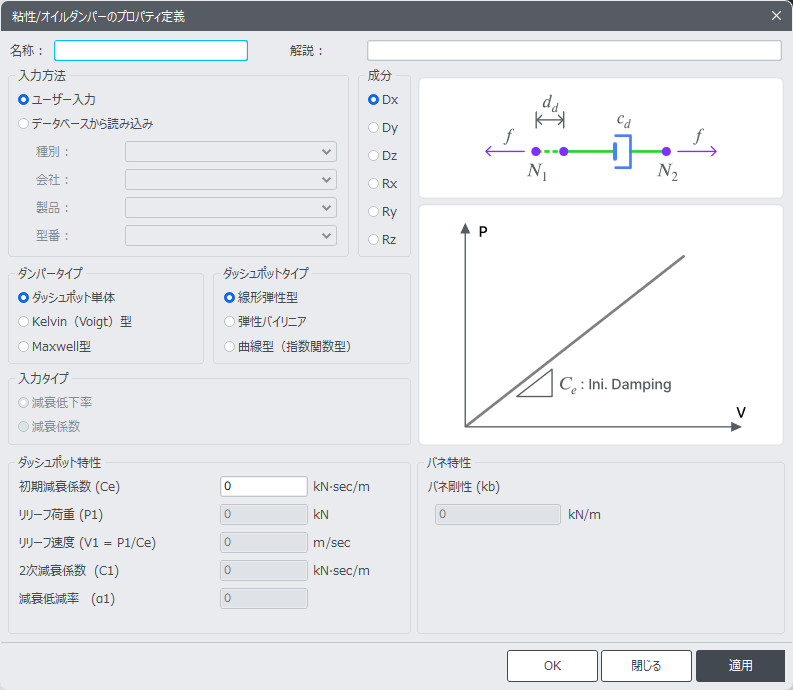

粘性/オイルダンパーのプロパティの追加/変形ダイアログボックス

1.名称

　成分粘性/オイルダンパーの名称を入力します。

2.入力方法

　粘性/オイルダンパーの入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。

　ユーザー入力：[ダンパータイプ][ダッシュポットタイプ][ダッシュポット特性][バネ特性]を、ユーザーが直接設定を行います。

　データベースから読み込み：[ダンパータイプ][ダッシュポットタイプ][ダッシュポット特性][バネ特性]は、弊社製品共通の
　　　　　　　　　　　　データベースを参照することができます。[種別]、[会社]、[製品]、[型番]を入力します。

成分：ダンパー特性を反映する方向成分を入力します。Dx、Dy、Dz、Rx、Ry、Rzから選択します。

3.ダンパータイプ

　ダンパータイプを、 ｢ダッシュポット単体｣、｢Kelvin(Voigt)型｣、｢Maxwell型｣から選択します。

A.ダッシュポット単体

ダッシュポット単体の部材減衰マトリックスは、全体の減衰マトリックスに組み込まれます。つまり、ダッシュポット単体ダンパーは振動方程式を解く際に考慮されます。

B.Kelvin(Voigt)型

Voigtモデルの部材減衰マトリックスと部材剛性マトリックスは、それぞれ、全体の減衰マトリックスと剛性マトリックスに組み込まれます。つまり、Voigtモデルのダンパーは振動方程式を解く際に考慮されます。

C.Maxwell型

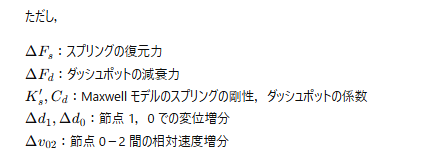

Maxwell モデルは、内部節点 0 を持ちます。時刻刻み t → t + Δt の間の Maxwell モデルのスプリングとダッシュポットの応力は次式で求められます。

4.ダッシュポットタイプ

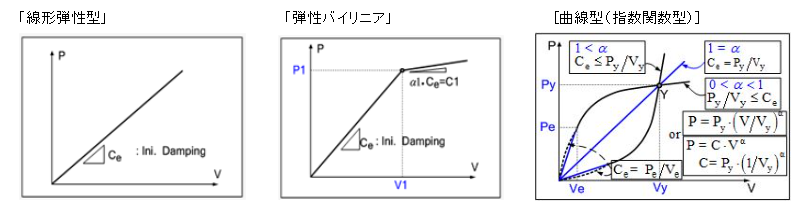

　ダッシュポットタイプを、｢線形弾性型｣、｢弾性バイリニア｣から選択します。

5.入力タイプ

ダッシュポットタイプで｢弾性バイリニア｣と「曲線型（指数関数型）」を選択した場合、入力活性化になります。

弾性バイリニアの場合、｢減衰低下率｣、｢減衰係数｣から選択します。

曲線型（指数関数型）の場合、

6.ダッシュポット特性

ダンパータイプ／ダッシュポットタイプ／入力タイプの選択によって各パラメータが入力活性化／非活性化になります。

各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

A.線形段線形/弾性バイリニア

初期減衰係数(Ce)：初期減衰係数を入力します。

リリーフ荷重(P1)：リリーフ荷重を入力します。

リリーフ速度(V1=P1/Ce)：リリーフ速度をを入力します。

2次減衰係数(C1)：2次減衰係数を入力します。

減衰低減率(α1)：減衰低減率を入力します。

B.曲線型

減衰力係数(Py)：減衰力係数を入力します。

参照速度(Vy)：参照速度を入力します。

減衰特性指数(α)：減衰特性指数を入力します。

減衰係数(C)：減衰係数を入力します。

初期減衰係数(Ce)：初期減衰係数を入力します。

7.バネ特性（Kb）

ダンパータイプで｢Kelvin(Voigt)型｣や｢Maxwell型｣を選択した場合、入力活性化になります。

各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

粘性/オイルダンパーの適用範囲

カヤバシステムマシナリー（BDHシリーズ , BDSシリーズ）

ダンパーの最大速度応答の適用範囲は以下の通りです。

BDHシリーズのタイプは型番末尾の2桁の数字で区分されます：BDH1000120-B1-30

※BDSシリーズのタイプは型番の中間位置に示されるアルファベット(B/L)で区分されます：BDS120500-L-U1
