機能
免震用履歴型ダンパー(MSS)の属性を入力、修正、削除します。
呼出
リボンメニュー：境界条件 > その他 > 免震制震装置 > 免震用履歴型ダンパー（MSS）
入力

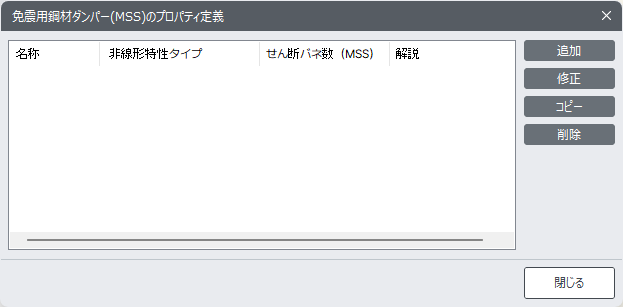

免震用履歴型ダンパー(MSS)のプロパティ定義ダイアログボックス
追加：免震用履歴型ダンパー(MSS)属性を新規で入力または追加する場合
修正 : 入力されている免震用履歴型ダンパー(MSS)属性を修正する場合
コピー : 類似したダンパー特性を入力する場合、リストをコピーして内容を一部修正
削除 : 入力済みのダンパー特性リストを削除

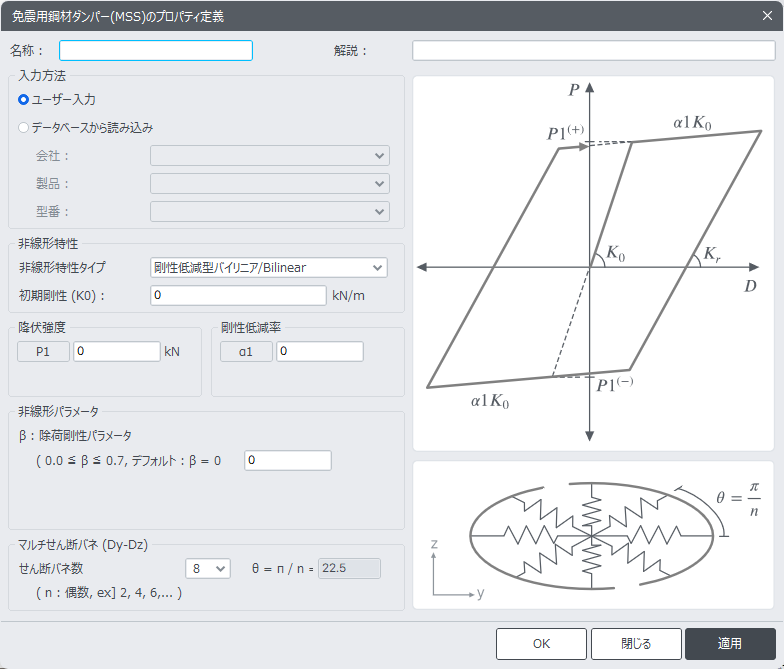

免震用履歴型ダンパー(MSS)のプロパティの追加/変形ダイアログボックス
1.名称
免震用履歴型ダンパー(MSS)の名称を入力します。
2.入力方法
免震用履歴型ダンパー(MSS)の入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。
ユーザー入力：[非線形特性][降伏強度][剛性低減率][履歴パラメータ]など、ユーザーが直接設定を行います。
データベースから読み込み：[非線形特性][降伏強度][剛性低減率][履歴パラメータ]など、弊社製品共通のデータベースを
参照することができます。[会社]、[製品]、[型番]を入力します。
Ver855R1では、免震用履歴型ダンパー(MSS)のデフォルトデータベースは入っておりません。ユーザーデーターをご利用ください。
会社・製品・型番 : 会社・製品・型番を入力します。
3.非線形特性

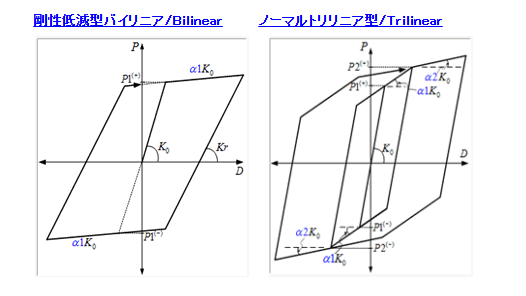

非線形特性タイプ
非線形特性タイプを、 ｢剛性低減型バイリニア｣、｢ノーマルトリリニア型/Trilinear｣から選択します。
初期剛性(K0)
初期剛性を、ユーザーが直接設定を行います。
4.履歴パラメータ
除荷剛性パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

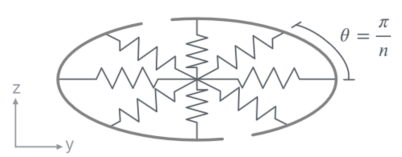

5.マルチせん断バネ
せん断バネ数は、ダイアログ右下図の挿図を参考にして入力・確認できます。
せん断バネ数は、ドロップダウンリストを利用し偶数で入力します。
n : せん断スプリングの数
