機能
鋼材ダンパーの属性を入力、修正、削除します。
呼出
リボンメニュー：境界条件 > その他 > 免震制震装置 > 鋼材ダンパー
入力
鋼材ダンパーのプロパティ定義ダイアログボックス
追加：鋼材ダンパー属性を新規で入力または追加する場合
修正 : 入力されている鋼材ダンパー属性を修正する場合
コピー : 類似したダンパー特性を入力する場合、リストをコピーして内容を一部修正
削除 : 入力済みのダンパー特性リストを削除

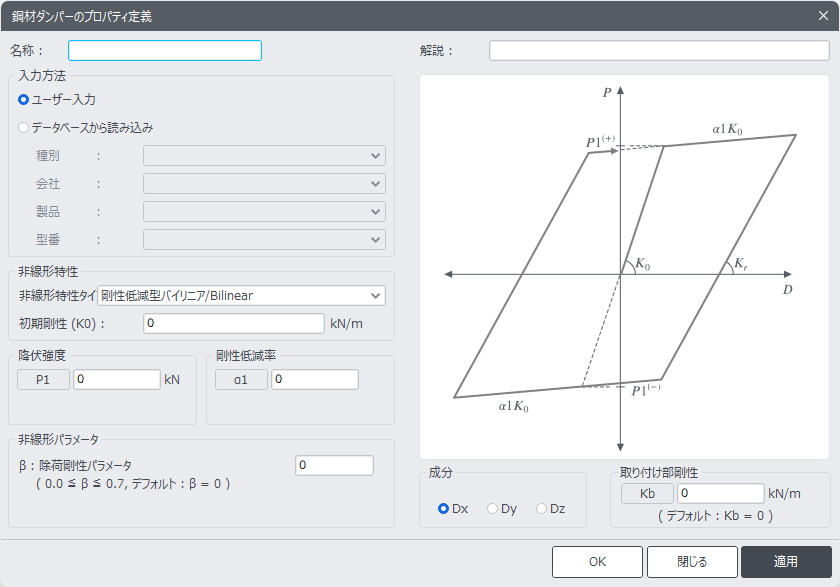

鋼材ダンパーのプロパティの追加/変形ダイアログボックス
1.名称
鋼材ダンパーの名称を入力します。
2.入力方法
鋼材ダンパーの入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。
ユーザー入力：[非線形特性][降伏強度][剛性低減率][非線形パラメータ]など、ユーザーが直接設定を行います。
データベースから読み込み：[非線形特性][剛性低減率][非線形パラメータ]など、弊社製品共通のデータベースを参照する
ことができます。[種別]、[会社]、[製品]、[型番]を入力します。
種別 : ｢鋼材ダンパー(ブレース)｣、 ｢鋼材ダンパー(間柱)｣から選択します。
会社・製品・型番 : 会社・製品・型番を入力します。
3.非線形特性

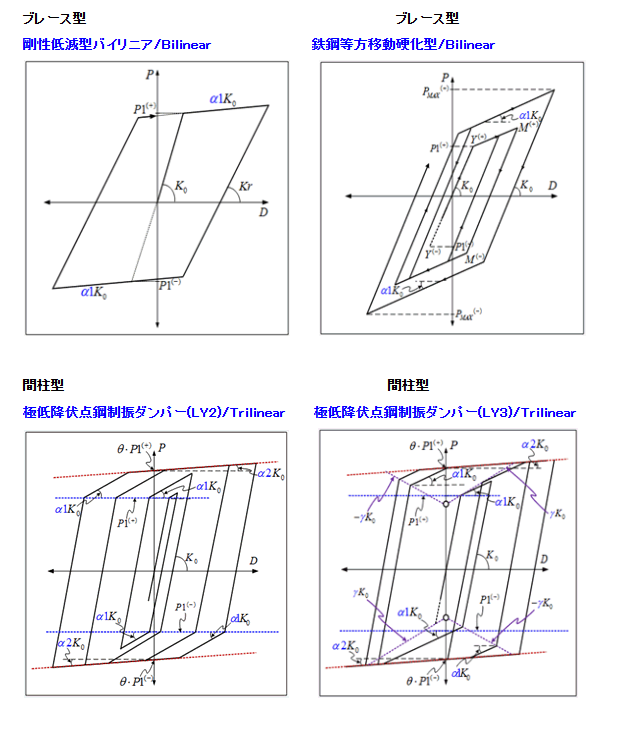

非線形特性タイプ
非線形特性タイプを、ブレース型（ ｢剛性低減型バイリニア｣、｢鉄鋼等方移動硬化型｣）、間柱型（｢極低降伏点鋼制振ダンパー(LY2)｣、｢極低降伏点鋼制振ダンパー(LY3)｣）から選択します。
初期剛性(K0)
ダンパー部の初期剛性を、ユーザーが直接設定を行います。
4.降伏強度/剛性低減率/非線形パラメータ
各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。弊社製品共通のデータベースを参照することもできます。
5.成分
ダンパー特性を反映する方向成分を入力します。Dx、Dy、Dzから選択します。
6.取り付け部剛性
取り付け部剛性を、ユーザーが直接設定を行います。
