機能
剛体連結と同様に任意節点(従属節点、Slave Nodes)の自由度を主節点(Master Node)に従属させる機能であり、本機能を通じて従属節点ごとに重み係数を与えるとかお互いに異なる自由度に対して相関関係を設定することができます。
呼出
リボンメニュー：境界条件 > その他 > 線形拘束条件

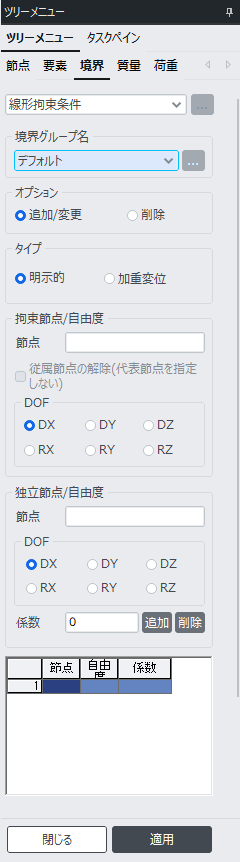

入力
境界グループ名
入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、 ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。
オプション
追加/変形 : 任意節点を従属節点として新規設定するか既存の従属関係を変更する場合
削除 : 任意節点の従属関係を解除する場合
タイプ
明示的 : 一般的な拘束条件式を設定します。
加重変位 : お互いに異なる自由度間の拘束条件式を設定する場合に使用します。
拘束節点/自由度
他節点の変位に従属される節点とその自由度成分を定義します。
節点 : 従属節点番号を入力します。従属節点番号はキーボードで直接入力するか、入力欄を一回クリックしてからマウスポインターで該当節点を指定し入力することもできます。
DOF（自由度） : 自由度成分を定義します。
従属番号/自由度
節点 : 主節点番号を入力します。
DOF（自由度） : 自由度成分を定義します。
係数 : 自由度間の相互関係を定義するために、独立節点の変位に適用する係数を入力します。
係数は次の場合、長さ単位の変化により値が変換されます。
1.線形支持節点の自由度が移動自由度(DX,DY,DZ)で、主節点の自由度が回転自由度(RX,RY,RZ)の場合。
2.線形支持節点の自由度が回転自由度で、主節点の自由度が移動自由度の場合。
係数は無次元の数(単位変換と関係なし)です。
タイプが 「加重変位」 の場合
従属番号/自由度
節点 : 主節点番号を入力します。
重量 : 自由度間の相互関係を定義するための加重値を入力します。
重み係数は無次元の数です。
