機能
GEN NX_免震制振モジュールで利用できる免震制振装置のデータベースです。
それぞれ、マスターデータベース(マスターDB)とユーザデータベース(ユーザDB)からなります。
マスターデータベース
あらかじめ製品が登録されています。
登録されている製品は、それぞれのデータベースの製品リストを参照してください。
編集(追加・変更・削除)することはできません。
ユーザデータベース
製品を登録することができます。
呼出
リボンメニュー：境界条件 > その他 > 免震制震装置 > 免震制振装置DBマネージャー
入力

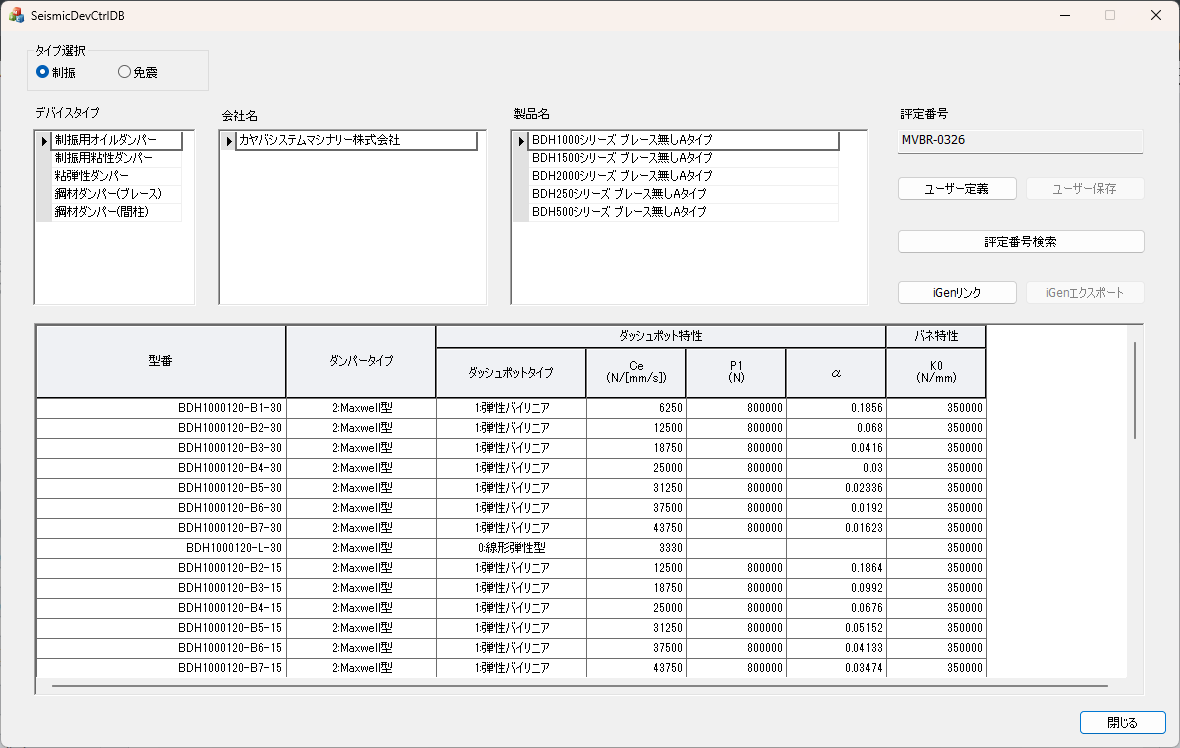

免震制振装置DBマネージャーダイアログボックス
1.タイプ選択
制振装置か免震装置を選択します。
2.デバイスタイプ
制振装置の場合、[制振用オイルダンパー］、[粘弾性ダンパー］、[鋼材ダンパー(ブレース)］、[鋼材ダンパー(間柱)］から選択します。
免震装置の場合、[すべり支障(弾性)］、[免震用オイルダンパー］、[積層ゴム(天然ゴム系)］、[積層ゴム(鉛プラグ挿入型)］から選択します。
制震
1.制震用オイルダンパー：カヤバシステムマシナリー株式会社
2.制震用粘性ダンパー：株式会社高環境エンジニアリング
3.粘弾性ダンパー：スリーエムジャパン株式会社、住友ゴム工業株式会社、株式会社コンステック、住友理工株式会社
4.鋼材ダンパー（ブレース）：JFEシビル株式会社
5.鋼材ダンパー（間柱）：JFEシビル株式会社
免震
1.すべり支承（弾性）：オイレス工業株式会社
2.免震用オイルダンパー：カヤバシステムマジナリー株式会社
3.制震用粘性ダンパー：株式会社高環境エンジニアリング
4.積層ゴム（天然ゴム系）：オイレス工業株式会社
5.積層ゴム（鉛プラグ挿入型）：オイレス工業株式会社、株式会社高環境エンジニアリング
3.会社名
リストボックスに表示される会社名から選択します。
4.製品名
リストボックスに表示される製品名から選択します。下側にデータベースが表示されます。
ユーザデータベースを登録する
5.ユーザー定義：ユーザー定義ボタンを押すと、下記のダイアログが表示されます。

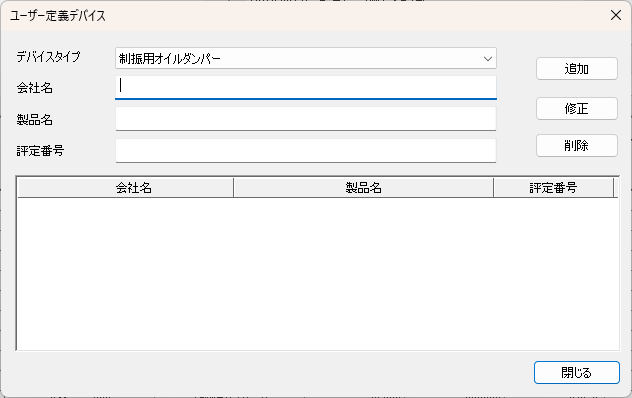

ユーザー定義デバイスダイアログボックス
A.デバイスタイプ
制振装置の場合、[制振用オイルダンパー］、[粘弾性ダンパー］、[鋼材ダンパー(ブレース)］、[鋼材ダンパー(間柱)］
から選択します。
免震装置の場合、[すべり支障(弾性)］、[免震用オイルダンパー］、[積層ゴム(天然ゴム系)］、[積層ゴム(鉛プラグ
挿入型)］から選択します。
B.会社名/製品名/評定番号
会社名、製品名、評定番号を入力します。
C.追加/修正/削除
入力した会社名/製品名/評定番号で追加する場合、追加をクリックします。
すでに入力されたユーザー定義デバイスを修正する場合、リスト表で選択して、修正をクリックした後、修正します。
すでに入力されたユーザー定義デバイスを削除する場合、リスト表で選択して、削除をクリックします。
6.ユーザー保存
グリッドシートに入力したデータをユーザー定義デバイスとして保存します。
7.評定番号検索
評定番号/大臣認定番号を入力して、製品を検索します。
8.GEN NXリンク/GEN NXエクスポート
GEN NXでは、免震制振装置DBマネージャーから、特定のデバイスを選択して、直接装置特性を定義することができます。
[GEN NXリンク] ボタンをクリックして、起動しているiGenを選択して、[連結] ボタンをクリックします。
特定のデバイスを選択して、[GEN NXエクスポート] ボタンをクリックします。
