粘弾性ダンパー

機能

粘弾性ダンパーの属性を入力、修正、削除します。

呼出

リボンメニュー：境界条件 > その他 > 免震制震装置 > 粘弾性ダンパー

入力

粘弾性ダンパーのプロパティ定義ダイアログボックス

追加：粘弾性ダンパー属性を新規で入力または追加する場合

修正 : 入力されている粘弾性ダンパー属性を修正する場合

コピー : 類似したダンパー特性を入力する場合、リストをコピーして内容を一部修正

削除 : 入力済みのダンパー特性リストを削除

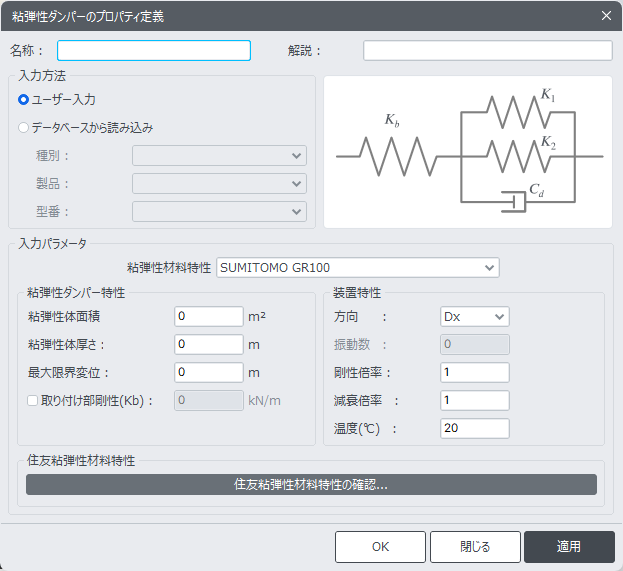

粘弾性ダンパーのプロパティの追加/変形ダイアログボックス

1.名称

　粘弾性ダンパーの名称を入力します。

2.入力方法

　粘弾性ダンパーの入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。

　ユーザー入力：[粘弾性材料特性][粘弾性ダンパー特性][装置特性]などを、ユーザーが直接設定を行います。

　データベースから読み込み：[粘弾性材料特性][粘弾性ダンパー特性][装置特性]は、弊社製品共通のデータベースを
　　　　　　　　　　　　参照することができます。[会社]、[製品]、[型番]を入力します。

成分：ダンパー特性を反映する方向成分を入力します。Dx、Dy、Dz、Rx、Ry、Rzから選択します。

3.入力パラメータ

A.粘弾性材料特性

粘弾性材料特性を、 ｢SUMITOMO GR100｣、｢SUMITOMO GR300｣、｢SUMITOMO SR05｣、｢SUMITOMO GR400｣、

 ｢3M ISD111｣、｢3M ISD111H｣、｢CSTシリーズ｣から選択します。

SUMITOMO GR100,  SR05, GR400, CSTシリーズ

下図に示す、三要素モデルとしてモデル化します。K1は弾塑性要素、K2は弾性要素、C１は粘性要素です。

３M ISD111, ISD111H

TRCダンパー

4.粘弾性ダンパー特性

粘弾性体面積、粘弾性体厚さ、変形の限界、取り付け部剛性を入力します。

5.装置特性

方向を決め、各パラメータ(振動数、剛性倍率、減衰倍率、温度）を入力します。

振動数、減衰倍率においては正の値のみ入力可能であり、温度においては正負の値の入力が可能です。

6.住友粘弾性材料特性

粘弾性材料特性をSUMITOMO系を選択した場合、確認できます。

各詳細材料特性値を入力します。

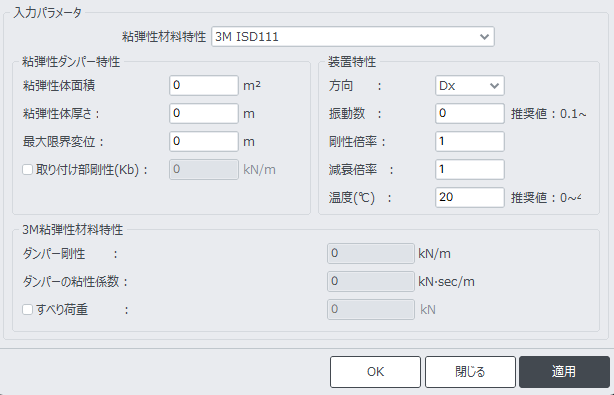

B.３M粘弾性材料特性

粘弾性材料特性を３M系を選択した場合、活性化になります。

ダンパー剛性、ダンパーの粘性係数、すべり荷重の値を入力します。

粘弾性ダンパー　解析モデルの適用範囲

住友ゴム工業株式会社（SUMITOMO GR100,  SR05, GR400）

一箇所に複数のダンパーを設置する場合には、ユーザ設定でダンパーの面積を設置数量倍し、ダンパーを配置してください。

ダンパーの適用範囲は以下の通りです。

スリーエムジャパン株式会社（3M ISD111, ISD111H）

ダンパーの適用範囲は以下の通りです。

株式会社コンステック（CSTシリーズ）

ダンパーの適用範囲は以下の通りです。
