機能

画層の状態及び画層のプロパティを管理します。
画層を使用してオブジェクトの表示を調整し、線種等のプロパティを指定します。
(画層=図面レイヤー)

実行方法

メニュー：形式 > 図面レイヤー
アイコン：
コマンド：LAYER(LA)
ショートカットキー：項目がありません

詳細説明

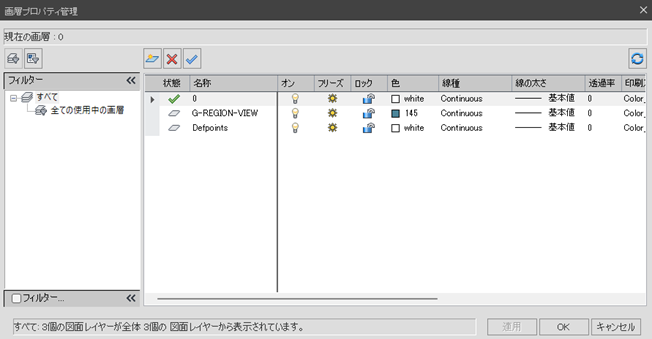

画層リストと画層のプロパティを表示した画層プロパティ管理ダイアログが表示されます。
オブジェクト、寸法、注釈などのオン/オフは、それが描かれた画層をオン/オフすることで調
整できます。
また、色、線種、線の太さなどのプロパティを画層ごとに指定できます。

オブジェクトは通常、描かれている画層のプロパティに従いますが、オブジェクトのプロパテ
ィを画層とは別に指定することもできます。
例えば、オブジェクトの色がByLayerに設定されていると画層に設定された色で表示されます
が、色がGreenに設定されていると画層に設定された色と関係なく緑色になります。

また、画層は追加、削除、名称変更が可能であり、プロパティの変更や説明の追加ができま
す。
画層フィルターは条件を指定して画層を抽出することができ、複数の画層を一括変更する時も
使用可能です。

図面レイヤーコマンド以外にも「図面レイヤーツールバー」を利用して図面作業中、画層の変
更やオン/オフ、ロックなどの操作が簡単にできます。

オプションリスト
次のようなオプションが表示されます。

■ 新しい属性フィルター　
画層フィルタープロパティダイアログボックスを表示します。
1つ以上の画層プロパティに基づいて画層プロパティフィルタを作成することができます。

■ 新しいグループフィルター　
グループフィルターを追加し、画層グループを作成します。
画層グループには使用された全ての画層の割り当てが可能であり、グループフィルター別に画
層の可視性、ロックを調整できます。

■ 画層を新規作成　
新しい画層を作成します。
リストに画層1という画層が生成され、名前を修正することが可能です。
新しい画層は現在選択されている画層を元に生成され、画層の特性(色、オン/オフ、状態な
ど)を継承します。

■ 画層削除　
選択した画層を削除します。
参照されていない画層だけを削除することができます。
参照された画層には画層0及びDefpoints、オブジェクト(ブロック定義のオブジェクトを含む)
が含まれた画層、現在の画層及び外部参照従属画層が含まれます。
一部が開いた図面の画層も参照されたと判定され、削除できません。
共有プロジェクトで作業する場合または画層標準セットを基準にする図面で作業する場合は画
層を削除する際に注意してください。
