単位管理 – MIDAS Support

機能

長さ、角度の表示種類と単位、精度などを設定します。

メニュー：形式 > 単位管理
アイコン：
コマンド：UNITS(UN)
ショートカットキー：項目がありません

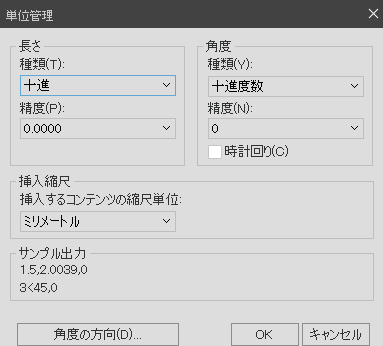

単位管理のダイアログボックスで、長さ、角度、縮尺表示に使用する単位種類と精度を変更で
きます。

長さ
現在、登録されている印刷スタイルをリスト表示します。

■ 種類(T)
リストから単位種類を選択します。

値としては、建築、工学、指数表記、分数、十進があります。

工学と建築形式を使用するとフィートとインチ単位で表示され、各々の図面単位が1インチに
想定されます。
残りの形式は実際単位を表します。

■ 精度(P)
小数点以下の桁数を指定します。

角度
角度表記のための種類および精度を指定します。

■ 種類(T)
現在の角度形式を設定します。

■ 精度(N)
現在の角度表示の精度を設定しますが、多様な角度測定に次の規則が使用されます。

十進度...十進数で表示。
グラジエント...小文字g を末尾に表示。
ラジアン...小文字r が末尾に表示。
度/分/秒...度にはdを、分には’を、秒には “を使用。例)123d45’56.7”

SURVEYOR’S UNITS

北/南を表すのにN/Sを、正北または正南から東または西への傾きを表すには度/分/秒を、東/西
を表すのにE/Wを使用して角度表示します。例)N 45d0’0′′ E

角度は必ず90より小さく、度/分/秒の形式で表示されます。
角度が正確に北、南、東、西、である場合は方位点を表す単一文字だけが表示されます。

■ 時計回り(C)
角度は基本的に反時計周りで計測しますが、[時計回り]にチェックを入れると時計回りに計測
することができます。
角度を聞くプロンプトが表示されると方向を指示または時計回りに指定された設定に関係なく
角度を入力できます。

挿入縮尺
挿入された図面やブロックの挿入された図面やブロックの測定単位を設定します。
このオプションで指定された単位と異なる単位で作成されたブロックまたは図面は、挿入され
る時に自動調整されます。

サンプル出力
現在の単位および角度の設定の例を表示します。

角度の方向(D)
角度の基準方向を指定します。
