機能
寸法スタイルを作成または修正するか、現在の寸法スタイルを指定します。
実行方法
メニュー：形式 > 寸法スタイル管理
アイコン：
コマンド：DIMSTYLE(D, DST, DDIM, DIMSTY)
ショートカットキー：項目がありません
関連機能
コマンド
並列寸法 / 平行寸法 / 寸法分割 / 半径寸法 / スライド寸法 / 折り曲げ半径寸法
寸法線折り曲げ / 長さ寸法 / クイック寸法 / 弧長寸法 / 引出し線 / 直径寸法
システム変数
DIMATFIT DIMCEN DIMEXO DIMJOGANG DIMJUST DIMTAD DIMTIH DIMTMOVE
DIMTOFL DIMTOH DIMUPT
詳細説明

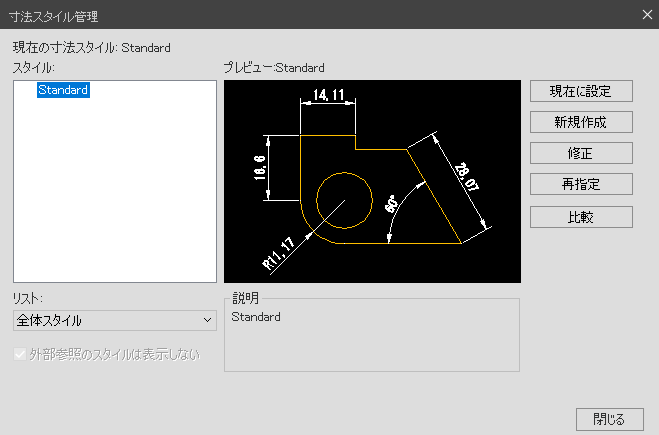

寸法スタイル管理ダイアログが表示されます。
寸法スタイルを新規に作成、既存スタイルの修正および再指定、スタイルの比較が可能です。
現在の寸法スタイル
現在の寸法スタイルの名前を表示します。既定寸法スタイルはSTANDARDです。
作成した寸法に現在のスタイルが適用されます。
リスト
スタイルリストに表示されるスタイル条件をフィルタリングします。
図面のすべての寸法スタイルを見るには、すべてのスタイルを選択します。
現在の図面の寸法に使用される寸法スタイルだけを見るには、使用中スタイルを選択します。
外部参照のスタイルは表示しない
このオプションを選択すると、スタイルリストで外部から参照される図面の寸法スタイル表示
が抑制されます。
プレビュー
スタイルリストから選択したスタイルをイメージで確認できます。
説明
選択したスタイルの現在の寸法スタイルとの差異を表示します。
現在に設定
リストから選択したスタイルを現在のスタイルに指定します。
作成した寸法に現在のスタイルが適用されます。
新規作成

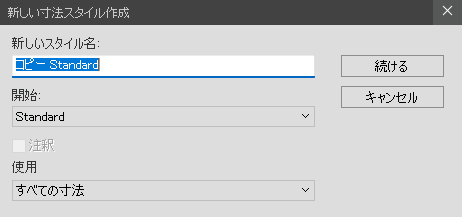

新しい寸法スタイル作成のダイアログボックス表示します。
■ 新しいスタイル名
作成する寸法スタイルの名前を入力します。
■ 開始
新しい寸法スタイルの基になる寸法スタイルを選択します。
■ 注釈
新しいスタイルが注釈を適用するように指定します。
■ 使用
適用する寸法種類を選択します。
基本的にはすべてのオブジェクトに適用します。
リストでは 全ての寸法、長さ寸法、角度寸法、半径寸法、直径寸法、座標寸法、引出し線と
幾何公差 があります。
■ 続ける
寸法スタイル設定ダイアログボックスが表示されます。
修正
リストから選択した既存の寸法スタイルを修正します。
寸法スタイル修正のダイアログボックスを表示します。
ダイアログボックスのオプションは新しい寸法スタイルのダイアログボックスのオプションと
同じです。
■ 寸法線
寸法線と寸法補助線の環境を設定します。
■ 記号および矢印
記号および矢印の環境を設定します。
■ 寸法値
寸法値の環境を設定します。
■ フィット
寸法値や矢印の位置を設定します。
■ 基本単位
基本単位に関する環境を設定します。
■ 変換単位
変換単位に関する環境を設定します。
■ 許容差
許容差に関する環境を設定します。
再指定
[現在のスタイルを再指定]ダイアログ ボックスが表示されて、一時的なスタイルを設定できま
す。
ダイアログボックスのオプションは寸法スタイル修正のダイアログボックスのオプションと同
じです。
比較

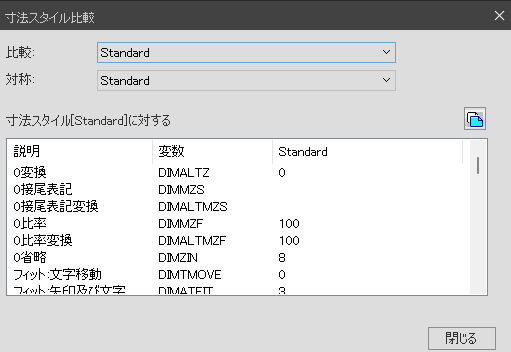

比較対象の寸法スタイルを指定し、項目別に設定値を表示します。
