機能
プロジェクトの図面要素を事前に確認して挿入します。
実行方法
メニュー：ツール > 図面要素プレビュー
アイコン：
コマンド：DESIGNLIBRARY
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
項目がありません
詳細説明
現在定義されているすべてのプロジェクトの図面要素をグループごとに事前に確認して挿入し
ます。

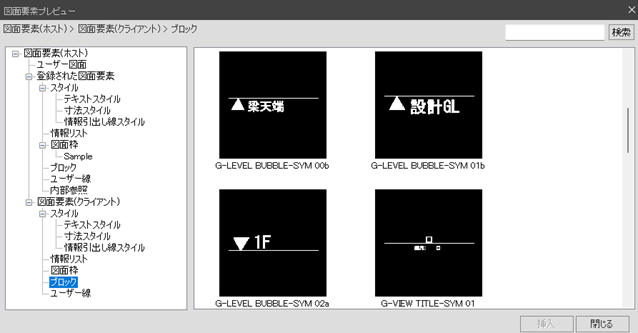

コマンドを実行すると、[図面要素プレビュー]ダイアログボックスが表示されます。
ツリーメニューの図面要素上で右クリックすると、図面要素プレビューのショートカットが表
示されます。
図面の要素
現在選択した図面の要素のファイルの場所を表示します。
図面の要素項目は、ツリーメニューの図面要素と同じです。
使用中のウィンドウ図面の要素は、右クリックで登録することができます。
検索
図面の要素を名前で検索することができます。
プレビュー
図面の要素をグループごとにプレビューが可能です。
挿入
プレビューで、選択した図面要素をダブルクリックするか、[挿入]ボタンを押して挿入しま
す。
