機能
他のファイルに含まれている図面要素をロードします。
実行方法
メニュー：ツール > 図面要素ロード
アイコン：
コマンド：DESIGNLIBRARYLOAD(DES)
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
項目がありません

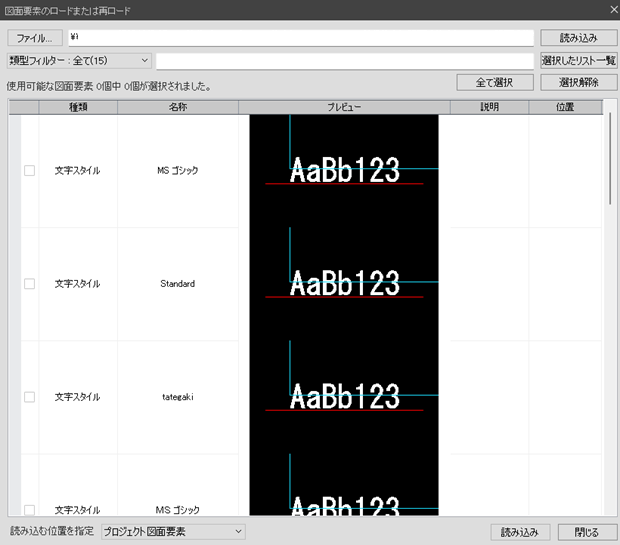

詳細説明
他のファイルに含まれている図面要素をロードします。
文字や寸法スタイル、情報テーブル、ユーザ線などを種類別に、指定した場所にロードするこ
とができます。
ファイル
[開く]ダイアログボックスが表示されます。
ロードする図面を選択して開きます(.dwg、.mdwg、.udwgファイルのみ可能です)。
読み込み
図面要素が読み込まれます。
プレビューウィンドウに表示されます。
類型フィルター
図面の要素の文字スタイル、寸法スタイル、情報引出し線スタイル、情報テーブル、図面枠、
ブロック、ユーザー線の種類ごとに選択表示できます。
選択したリスト一覧
選択された項目を表示します。
全て選択
図面の要素がすべて選択されます。
選択解除
選択された図形を選択解除します。
読み込む位置を指定
選択した図面要素を読み込む位置を指定します。
プロジェクト図面要素または、新しいウィンドウのウィンドウ図面要素の中から選択します。
読み込み
選択した図面要素を取得します。
閉じる
ダイアログボックスを閉じます。
