構造設計概要を生成

機能

構造設計概要を自動生成します。

実行方法

メニュー：図面生成 > 構造設計概要を生成
アイコン：
コマンド：GENERATEGENERALNOTE(GGN)
ショートカットキー：項目がありません

関連機能

コマンド
eGenファイルを開く / eGen情報を削除する

システム変数
項目がありません

詳細説明

構造設計概要生成機能を実行し、挿入点を指定すると、midas eGenの情報モデルをもとに構造
設計概要を自動生成します。

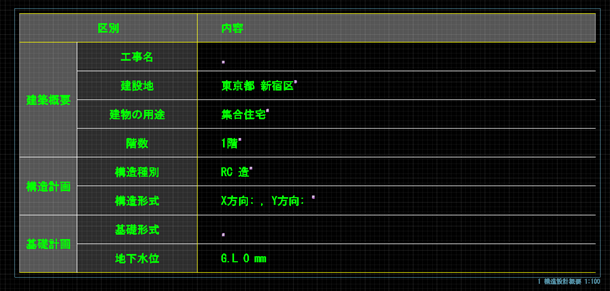

生成された構造設計概要は簡単な建築概要と、構造計画、適用基準、設計基準、材料強度、基
礎計画等の情報を含みます。
