機能
midaseGenの構造設計情報モデルをもとに柱心図、杭伏図、基礎伏図、一般階伏図を生成しま
す。
実行方法
メニュー：図面生成 > 伏図を生成
アイコン：
コマンド：GENERATESTRUCTUREPLANE(GSP)
ショートカットキー：項目がありません
関連機能
コマンド
eGenファイルを開く / eGen情報を削除する / 構造図面生成マネージャー 伏軸図面
伏軸図面オプションテンプレート / CADモード / 印刷
システム変数
項目がありません
詳細説明
柱芯図・杭伏図・基礎伏図・一般階伏図を、指定した縮尺・切断位置・可視深さで生成しま
す。
eGen構造モデルに無い図面は表示されません。
基本プロセスは[ダイアログボックス]>[挿入点指定]>[配列間隙指定]>[伏図生成]です。

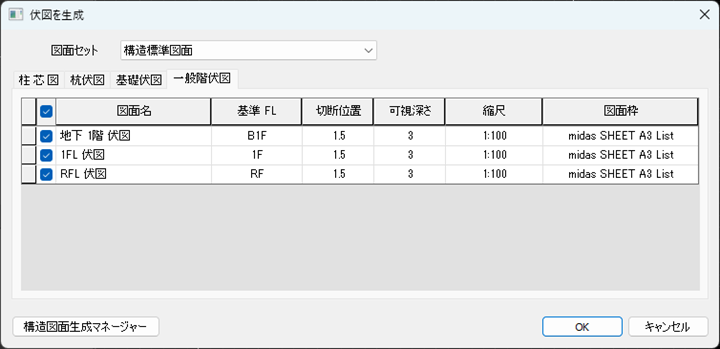

伏図の生成条件を設定するダイアログボックスを表示します。
構造標準図面

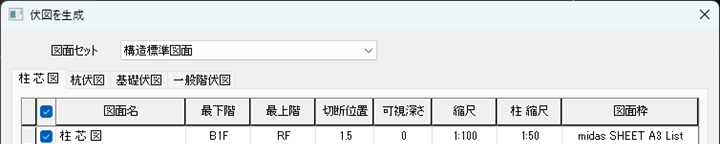

■ 柱芯図
図面名
任意の名前に変更することができます。
最下階
柱芯図に表現する最下階を指定します。
最上階
柱芯図に表現する最上階を指定します。
切断位置
スラブ基準レベルから切断面までの高さをm単位で入力します。
可視深さ
切断高さから下向きの深さを指定します。
縮尺
生成する柱芯図の縮尺をプルダウンリスト(縮尺リスト)から選択します。
柱 縮尺
図面の縮尺とは別に、柱のみの縮尺をプルダウンリスト(縮尺リスト)から選択します。
図面枠
CADモードに配置する際に、どの図面枠で配置するか選択します。

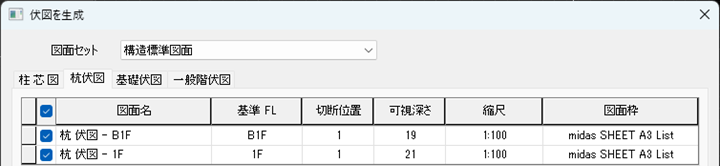

■ 杭伏図
図面名
任意の名前に変更することができます。
基準EL
変更することはできません。
切断位置
スラブ基準レベルから切断面までの高さをm単位で入力します。
可視深さ
切断高さから下向きの深さを指定します。
縮尺
生成する杭伏図の縮尺をプルダウンリスト(縮尺リスト)から選択します。
図面枠
CADモードに配置する際に、どの図面枠で配置するか選択します。

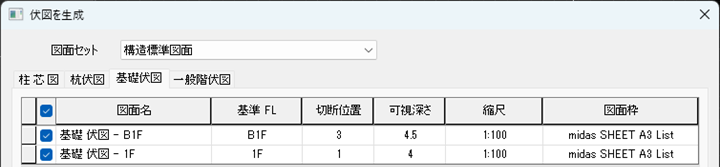

■ 基礎伏図
図面名
任意の名前に変更することができます。
基準EL
変更することはできません。
切断位置
スラブ基準レベルから切断面までの高さをm単位で入力します。
可視深さ
切断高さから下向きの深さを指定します。
縮尺
生成する基礎伏図の縮尺をプルダウンリスト(縮尺リスト)から選択します。
図面枠
CADモードに配置する際に、どの図面枠で配置するか選択します。

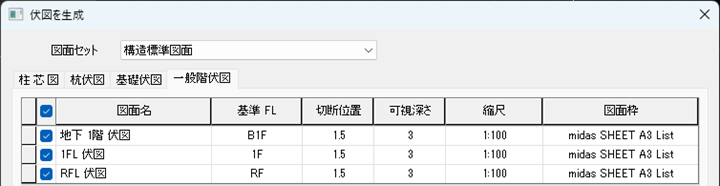

■ 一般階伏図
図面名
任意の名前に変更することができます。
基準EL
変更することはできません。
切断位置
該当階のスラブ基準レベルから切断面までの高さをm単位で入力します。
可視深さ
切断高さから下向きの深さを指定します。
縮尺
生成する一般階伏図の縮尺をプルダウンリスト(縮尺リスト)から選択します。
図面枠
CADモードに配置する際に、どの図面枠で配置するか選択します。
層不整形対応図面
あらかじめeGenで構造グループ指定した部材だけを抜き出して図面生成します。
通常の図面生成では表現できない図面も生成することが出来ます。
構造図面生成マネージャー
構造図面生成マネージャーのダイアログボックスを表示します。
[構造図面生成マネージャー]>[図面名称の設定]>[伏軸図面名称]で指定した名前で生成されま
す。
また、図面を生成すると各図面に縮尺領域が自動に設定されますが、図面名は縮尺領域名のタ
グ情報値となります。
図面の生成・出力
■ 挿入基点を指定
画面上の特定の点をクリックまたは、座標値を入力します。
■ 配列間隔を指定 [A0間隔(A0)/A1間隔(A1)/A2間隔(A2)/A3間隔(A3)]
画面上で配列の間隔を指定します。
コマンドラインで間隔を入力またはマウスカーソルを動かして必要な間隔を指定します。
A3を入力した場合、A3用紙を並べた間隔で配置されます。
そのため、縮尺領域が指定した間隙より大きい場合、重なる可能性があります。
生成する図面が一つの場合、この過程は省略されます。
Note:

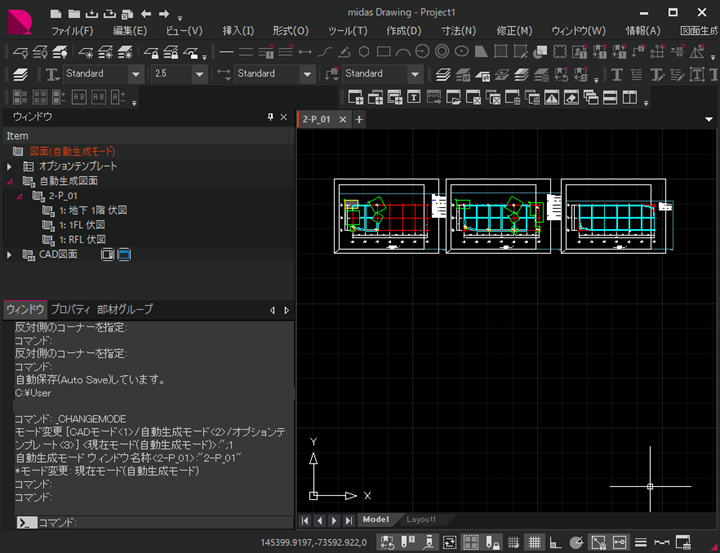

生成された図面は左側ツリーメニューに自動的に登録され、管理されます。
図面生成のための自動生成モードからCADモードに転換し、 ツリーメニューから図面をドラッ
グ & ドロップしてウィンドウに配置します。
