기능
- 기둥을 생성합니다. 모서리점을 지정하거나 절점지정을 통해 기둥을 생성할 수 있습니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기둥]

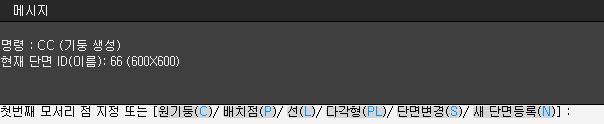

단축명령어 CC
입력
기본옵션
도면의 기둥 사이즈 그대로 생성할 수 있는 방법입니다.
| 도면 기둥선의 한쪽 모서리를 선택하고 대각선 모서리를 선택하면 도면과 동일한 크기의 사각기둥이 생성됩니다. |
별도의 단면 등록없이 도면의 기둥사이즈로 기둥을 만들 수 있습니다. 단 직사각형의 기둥인 경우에만 사용이 가능합니다. 기둥의 구조선은 기둥내부에서 교차하는 중심선이 있는 경우 교차점에 구조선이 생성되며 중심선이 없는 경우 단면의 중앙에 생성됩니다. 기둥을 생성하면 마지막에 생성한 기둥의 크기가 현재 단면 크기로 설정됩니다.
원기둥 [C]
원형기둥을 생성할 때 사용하는 옵션입니다.
| 중심점을 선택하고 도면 외각선(반지름점)을 선택하면 도면과 동일한 크기의 원형기둥이 생성됩니다. |
별도의 단면 등록없이 도면의 원형기둥 사이즈로 기둥을 만들 수 있습니다. 기둥내부에서 교차하는 중심선이 있는 경우 교차점에 구조선이 생성되며 중심선이 없는 경우 단면의 중앙에 생성됩니다.
배치점 [P]
현재 단면을 이용하여 한 점을 선택해 기둥을 생성하는 옵션입니다.
| 생성하기 원하는 단면을 현재단면으로 설정하고 기둥이 위치할 부분의 중앙점을 선택하면 현재단면으로 기둥이 생성됩니다. |
기둥이 위치할 중앙점을 선택하여 생성하기 때문에 중심선의 교차점이 중앙에 있는 것이 좋습니다. 편심이동을 하지 않는 기둥이나 철골 기둥을 생성할 때 유용하게 사용할 수 있습니다.
선 [L]
두 절점을 이용하여 기둥을 생성하는 옵션입니다.
하부 절점을 선택하고 상부 절점을 선택하면 현재 단면 크기로 선택한 두 점을 연결하는 기둥이 생성됩니다.
작업창의 시점을 상하부 절점을 분리해 볼 수 있도록 3D로 변경하면 더욱 쉽게 기둥을 생성할 수 있습니다. 다른 옵션을 이용하여 기둥을 생성하는 경우 수직기둥이 만들어지기 때문에 경사기둥을 생성할 때 유용하게 사용할 수 있습니다. 만약 두 절점의 높이가 같은 경우에는 기둥을 생성할 수 없습니다.
다각형 [PL]
다양한 단면을 갖는 기둥을 생성할 때 사용하는 옵션입니다.
| 도면 기둥선의 한쪽 모서리를 선택하고 순차적으로 다음 모서리를 선택하며 이어가면 도면과 동일한 크기의 다각형기둥이 생성됩니다. |
별도의 단면 등록없이 도면의 다각형기둥 사이즈로 기둥을 만들 수 있습니다. 기둥 내부에서 교차하는 중심선이 있는 경우 교차점에 구조선이 생성되며 중심선이 없는 경우 단면의 무게중심에 생성됩니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 기둥 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리에서 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
변경한 단면이 철골인 경우 부재생성 옵션이 '배치점'으로 자동 변경됩니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
'기둥 단면 등록/편집 대화창'에서 새 단면을 등록할 수 있고 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가 됩니다.
등록 단면이 철골인 경우 부재생성 옵션이 '배치점'으로 자동 변경됩니다.
