기능

슬래브를 생성합니다. 대각선 두 점을 잇거나 폴리라인으로 다각형을 생성할 수 있으며, 자동생성 기능을 포함합니다.
경사진 지붕 슬래브를 생성하거나 공장에서 1층 S.O.G도 생성할 수 있습니다.

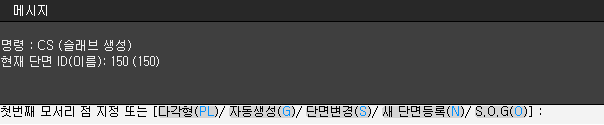

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [슬래브] > [슬래브]

단축명령어 CS

사각형의 슬래브를 생성할 때 사용할 수 있는 방법입니다.

슬래브를 생성할 평면의 한쪽 모서리를 선택하고 대각선 모서리를 선택하면 사각형의 슬래브가 생성됩니다.

모서리 선택시 수직부재(기둥, 벽)나 보가 존재하는 경우 기존 부재의 절점이 있는 부분을 선택합니다. 하나의 슬래브를 생성한 후 연속해서 슬래브를 생성할 수 있습니다. 직사각형 형상의 슬래브를 생성할 때 편리합니다.

다각형의 슬래브를 생성할 때 사용하는 옵션입니다.

생성할 슬래브 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성하면 다각형의 슬래브가 생성됩니다.

다각형 옵션을 활용하여 경사슬래브도 생성할 수 있지만 슬래브 생성면은 평면이여야 합니다. 박공지붕과 같은 경사면을 생성할 때 편리합니다. 경사면으로 만들어진 슬래브에도 개구부 생성이 가능합니다.

슬래브를 자동생성하는 옵션입니다.

생성하기 원하는 층에 슬래브가 자동 생성됩니다.

구조벽이나 큰보로 만들어진 폐구간에 자동으로 슬래브가 생성됩니다.

현재 단면으로 설정된 단면을 변경하는 옵션입니다.

등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 슬래브 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.

입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.

기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.

''슬래브 단면 등록/편집 대화창"에서 새 단면두께를 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.

입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.

S.O.G 슬래브를 생성할 때 사용하는 옵션입니다.

슬래브 생성시 사용한 모든 방법으로 생성이 가능합니다..

일반적인 슬래브는 바닥하중을 골조를 통하여 지반에 전달하는 반면, S.O.G 는 바닥하중을 지반으로 바로 전달시킨다는 차이가 있습니다.

S.O.G는 배근과 두께는 어떻게 계획하나요?

소규모 건축물 구조지침 0308.4에 따라 S.O.G의 배근간격은 200mm이하, 슬래브의 최소두께는 200mm로 계획하는 것을 권장합니다. 시공시 슬래브의 하부지반은 잘 다진 후 버림콘크리트를 타설하고 그 위에 바닥슬래브를 설치해야 합니다.

S.O.G의 모델링은 어떻게 하는 것이 좋은가요?

일반적으로 S.O.G의 크기는 기둥 스팬이 6.0~9.0m일 때 4~5스팬 정도의 간격으로 보를 모델링하고 슬래브를 분할하여 모델링하는 것이 좋습니다. 그 이유는 건조수축에 의한 균열의 발생을 막기 위해 너무 크게 슬래브를 시공하지 않습니다.
