기능
- RC 경사로(계단, 계단참, 램프)를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [경사로] > [RC 경사로]
단축명령어 CST

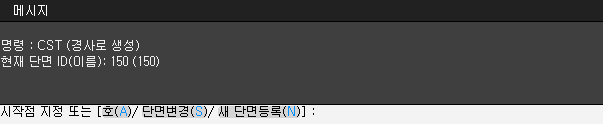

입력
기본옵션
절점을 연결하여 계단참과 계단을 생성할 때 사용합니다.
| 모서리 절점을 순서대로 선택하여 폐구간을 지정하면 부재가 생성됩니다. 계단부분의 경우 단수를 입력하면 입력한 수만큼 등간격으로 단이 생성됩니다. |
동일한 레벨의 절점을 연결하면 계단참이 되고, 다른 레벨의 절점을 연결하면 단수를 입력 받아 계단이나 램프가 생성됩니다. 이 때 각 절점들은 동일 평면에 존재해야 합니다.
호 [A]
곡선이 있는 계단참을 생성할 때 사용하는 옵션입니다.
| 호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 구간이 곡선으로 선택됩니다. 계속해서 곡선 또는 직선으로 절점을 선택하여 폐구간을 형성하면 부재가 생성됩니다. |
곡선의 경우 계단참 생성만 가능합니다. 계단참의 곡선부분 선택단계에서 끝점을 선택하기 전, 부재가 생성될 형상이 가상선으로 나타납니다. 이 가상선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선과 곡선을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 슬래브 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
'슬래브 단면 등록/편집 대화창'에서 새 단면두께를 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가 됩니다. RC 경사로 단면은 슬래브와 같은 단면 리스트를 사용합니다.
