기능
- 기둥을 선택하여 기둥 하부에 독립기초를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [기초] > [독립기초]

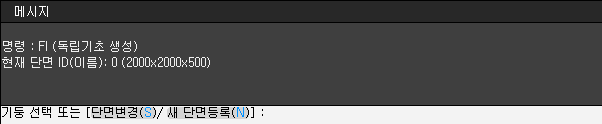

단축명령어 FI
입력
기둥선택
기둥을 선택하여 독립기초를 생성하는 방법입니다.
| 기둥을 선택하면 기둥 하부에 독립기초가 생성됩니다. |
기초가 소속된 층은 기둥이 소속된 층과 다를 수 있습니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 독립기초 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
'독립기초 단면 등록/편집 대화창'에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.
