기능
- 두 점을 연결하여 철골 계단보를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [경사로] > [철골 계단보]

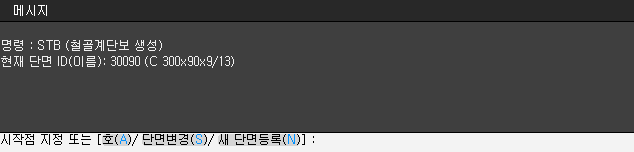

단축명령어 STB
입력
기본옵션
모델에서 연결하고자 하는 절점을 선택하여 철골 계단보를 생성할 수 있습니다.
철골 계단보의 한 쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 두께의 철골 계단보가 생성됩니다.
철골 계단보가 연결되어 있는 경우 연속해서 철골 계단보를 생성할 수 있습니다. 생성하는 층 하부에 수직부재인 기둥, 벽이 있거나 교차하는 큰 보, 작은 보가 있다면 생성하는 철골 계단보는 해당 부재위치에서 자동으로 분할됩니다.
호 [A]
곡선보를 생성할 때 사용하는 옵션입니다.
| 호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 시작점 부터 끝점까지 곡선보가 생성됩니다. |
곡선 보의 생성단계에서 끝점을 선택하기 전, 보가 생성될 형상이 가상선으로 나타납니다. 이 가상선을 통해 생성될 형상을 미리 확인할 수 있습니다. 생성 작업 중 직선보와 곡선보을 서로 변경하면서 연속적으로 생성할 수도 있습니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 철골계단보 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 현재 단면으로 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
''철골계단보 단면 등록/편집 대화창"에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.
