기능
- 데크 슬래브를 생성합니다. 대각선 두 점을 잇거나 폴리라인으로 다각형을 생성할 수 있으며, 자동생성 기능을 포함합니다.
데크 슬래브의 기본설정은 '서포트 설치 안 함'으로 되어 있습니다. 데크 슬래브 시공 시 처짐우려가 있다면 서포트를 사용할 수 있습니다.
첫 번째는 데크 슬래브의 골방향 스팬이 3.5m 이하가 되도록 작은보의 배치를 수정하거나,
두 번째는 속성창에서 서포트 있음으로 변경합니다. 이 경우는 현장에서 서포트를 설치해야 합니다.
세 번째는 데크슬래브 단면에서 콘크리트 토핑 두께를 증가시켜야 합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [슬래브] > [데크 슬래브]

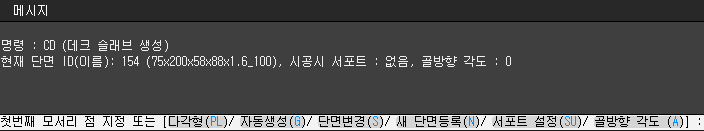

단축명령어 CD
입력
기본옵션
사각형의 데크 슬래브를 생성할 때 사용할 수 있는 방법입니다.
| 데크 슬래브를 생성할 평면의 한쪽 모서리를 선택하고 대각선 모서리를 선택하면 사각형의 데크 슬래브가 생성됩니다. |
모서리 선택시 수직부재(기둥, 벽)나 보가 존재하는 경우 기존 부재의 절점이 있는 부분을 선택합니다. 하나의 데크 슬래브를 생성한 후 연속해서 데크 슬래브를 생성할 수 있습니다. 직사각형 형상의 데크 슬래브를 생성할 때 편리합니다.
다각형 [PL]
다각형의 데크 슬래브를 생성할 때 사용하는 옵션입니다.
| 생성할 데크 슬래브 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성하면 다각형의 데크 슬래브가 생성됩니다. |
다각형의 데크 슬래브는 경사지게 생성할 수 있지만 데크 슬래브 생성면은 평면이여야 합니다.
자동생성 [G]
데크 슬래브를 자동생성하는 옵션입니다.
| 생성하기 원하는 층에 슬래브가 자동 생성됩니다. |
벽이나 큰보와 작은보로 만들어진 폐구간에 자동으로 데크 슬래브가 생성됩니다.
단면변경 [S]
현재 단면으로 설정된 단면을 변경하는 옵션입니다.
등록된 단면 중 설정하려는 단면의 아이디를 입력하거나 정보트리 > 부재 > 데크 슬래브 리스트에서 원하는 단면을 클릭하면 현재 단면이 변경됩니다.
입력 작업 중에 단면 아이디는 정보트리를 통해 확인할 수 있습니다. 등록된 단면에 한해 변경이 가능하기 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
새 단면등록 [N]
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다.
''데크슬래브 제원창"에서 새 단면을 등록할 수 있고, 등록한 단면은 현재 단면으로 변경됩니다.
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있고, 등록한 단면은 정보트리에 추가됩니다.
서포트 설정 [SU]
시공시 서포트 유무를 설정하는 옵션입니다.
시공시 서포트 유무를 설정하면 현재 설정이 변경됩니다.
기본설정 값은 '없음'으로 되어 있으며 설계자의 판단에 따라 변경할 수 있습니다.
골방향 각도 [A]
골방향 각도를 설정할 때 사용하는 옵션입니다.
X 방향을 기준으로 각도를 입력하면 현재 설정이 변경됩니다.
생성 방법에 상관없이 X 방향을 기준으로 골방향 각도는 적용됩니다. 데크 슬래브의 하중의 전달 부재 위치를 고려하여 방향을 설정합니다.
서포트 유무의 차이점을 알고 싶습니다.
데크 슬래브의 경우 데크가 시공시의 거푸집 역할을 하기 때문에 콘크리트의 무게와 시공하중을 데크가 지지해 주어야 합니다. 하지만 데크의 스팬이 길면 과도한 처짐 등의 문제가 생길 수 있습니다. 이러한 경우 데크의 중간 부분을 지지해 주는 서포트를 설치하는 경우가 있습니다. 데크 시공시 문제가 된다면 데크의 사이즈를 변경하거나 서포트 사용을 지정해 주시면 됩니다.
